第 2 部 功能详细编 第 6 章 机器设置 6-5-6-4 VCS 使用单元 选择“ VCS 使用单元”标签后，显示如下 “ VCS 使用单元”的设置画面。 图 6 -5-6-4-1 设置 VCS 使用单元画面 1) 设置项目 当 VCS 单元发生故障， 在本项目中指定为 “不使用的单元” 时， 可不必变更生产程序数据而 进行吸取贴片。 ※ VCS 识别的元件将被跳过、不进行贴片。 2) 设置方法 · 点击所需功能项目。 按钮为凸状态…
第 2 部 功能详细编 第 6 章 机器设置
6-5-6-3 使用单元（功能）
设置“有”／“无” （是否）使用应用程序。
选择“使用单元(功能)”标签后，显示如下“使用单元(功能)”的设置画面。
图 6-5-6-3-1 使用单元(功能)设置画面
(1) 设置项目
指定使用/不使用各项功能。
(2) 设置方法
·点击选择所需功能。按钮凸状态时为“不使用”，凹状态时为“使用”。
·在MS参数中没有选中的单元，不能选择。
(3) 生产·优化时的操作
表 6-5-3 指定为不使用时的动作
No.
单元
生产动作
1 结束时保持数据功能 退出主桌面画面时不保存已读取的生产程序信息。
2
禁止送料器配置最优化
执行优化时，把“分配”选项中的“吸取数据”固定为“分配自动
选择”。
禁止吸嘴配置最优化
执行优化时，把“分配”选项中的“吸嘴”固定为“使用固定吸嘴”。
3 传送带浮动即停止
在 XY 移动中传感器检查出传送带浮动时，XY
的速度进入低速运行。
XY 移动前传感器检测出送料器悬浮时询问：是否重试检测。
选择“重试”：则传感器重新确认传感。
选择“取消”：退出生产。
4 重试 VCS 识别
在 VCS
引脚元件识别中，对不同批量的光亮差别产生的识别错误，
不进行识别的重试。
6-20
第 2 部 功能详细编 第 6 章 机器设置
6-5-6-4 VCS 使用单元
选择“VCS使用单元”标签后，显示如下“VCS使用单元”的设置画面。

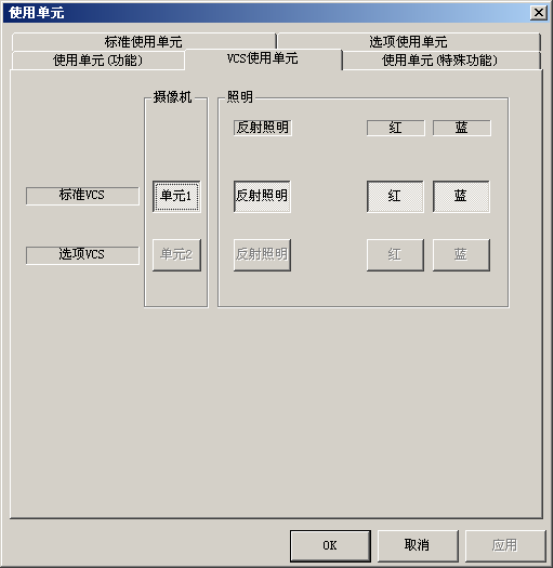

图 6-5-6-4-1 设置 VCS 使用单元画面
1) 设置项目
当VCS单元发生故障，在本项目中指定为“不使用的单元”时，可不必变更生产程序数据而
进行吸取贴片。
※VCS识别的元件将被跳过、不进行贴片。
2) 设置方法
· 点击所需功能项目。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
· MS参数选项中没有设置的单元，不能选择。
6-21
第 2 部 功能详细编 第 6 章 机器设置
6-5-6-5 特殊功能
根据使用环境，可以使用有效的特殊功能。
不适宜使用时要设置为不使用。默认状态是不使用特殊功能。
图 6-5-6-5-1 设置特殊功能对话框
（1）特殊功能概要
设置特殊功能有效时，其动作内容如下：
表 6-5-4 特殊功能有效时的动作内容
No. 項目 功能内容
1 识别 BOC 时阈值的自动变
更
因BOC标记氧化容易造成识别错误，在不能识别时，识别
阈值会自动变更，自动修改为机器设置时设置的下限值
后，再进行识别。
可在下限值编辑框中输入阈值。输入范围是 650～900。
2 空打时忽视传送功能 空打生产时不运行传送动作。
3 重试[0],吸取错误时停止
气缸上升。
重试次数设置为 0 时，判断元件有无后，若元件吸取成
功，
则进行传送带送料。
4 生产画面的步骤号输入无
效
在生产条件画面(基板生产以及空打)
设置步骤号时，开始
行和结束行都不能进行输入。编辑贴片数据变更贴片点数
后，结束行上会自动反映编辑结果。
6-22
