第 2 部 功能详解篇 第 12 章 通用图像
12-3-5 扩展列格式的元件查看器显示
扩展列格式的元件查看器画面，可以从以下3个画面调出显示。操作方法和显示内容因调出
的画面而异。
调出元件查看器位置 元件查看器之外的操作 显示内容
图像表格画面 必须打开元件查看器
显示全部扩展列数据组
元件要素数据画面
不关闭元件查看器也可以追
加、编辑数据。追加、编辑后，
按“元件查看器”按钮更新数
据，画面重新显示。
扩展列画面
仅显示目前的扩展列数
据组
(1) 调出方法
从图像表格画面中调出
单击图像表格中的“预览”按钮。
从元件数据画面中调出
单击元件数据画面的“元件查看器”按钮。
12-17
第 2 部 功能详解篇 第 12 章 通用图像
从扩展列画面中调出
单击扩展列画面的“元件查看器”按钮。
画面显示例
显示扩展列数据的配置图形。用旋转控制器移动定位编号，单击画面上的元件要素，则
选择的元件要素会以黄色显示。（未选择的要素以兰色显示。）
在元件数据中输入的元件外形
元件中心用十字
线表示
被选择的元件要素
坐标
工具栏
扩展列数据组列表（仅显示）
被选择的元件要素编
号和总数
（1.0000，0.7000）
12-18
第 2 部 功能详解篇 第 12 章 通用图像
12-4 通用图像数据简易输入
是将数据输入项目限定为最低限度的需要项目，利用图表的数据输入方法。
12-4-1 可用简易输入法来输入的元件要素数据
用简易输入法可输入一般性的元件要素数据，但复杂的元件定义，需在详细输入画面(参见12
-3-1章)中进行。
表12-4-1-1为可用简易输入法制作的数据(元件)类型。
表 12-4-1-1 可用简易输入法来输入的数据(元件)
数据(元件)的类型
引脚元件
所有的元件要素组位于元件外形的某一边上
鸥翼式或平板式外部引脚
所有的元件要素组为 1D(1 方向)
外形元件
角、边的元件要素
(标记元件要素不可用简易输法来输入。)
所有的元件要素为点
球元件 无法输入。
*扩展列数据无法以简易输入法来制作数据。
※注：从元件要素数据画面中选择追加、编辑按钮，在详细输入画面(元件要素组画面、元
件要素画面)上制作或编辑的数据，无法进行简易输入。
12-4-2 打开简易输入画面
在元件要素数据画面中选择元件的“类型”后，再选择“简易输入”，会显示元件组定义画面。

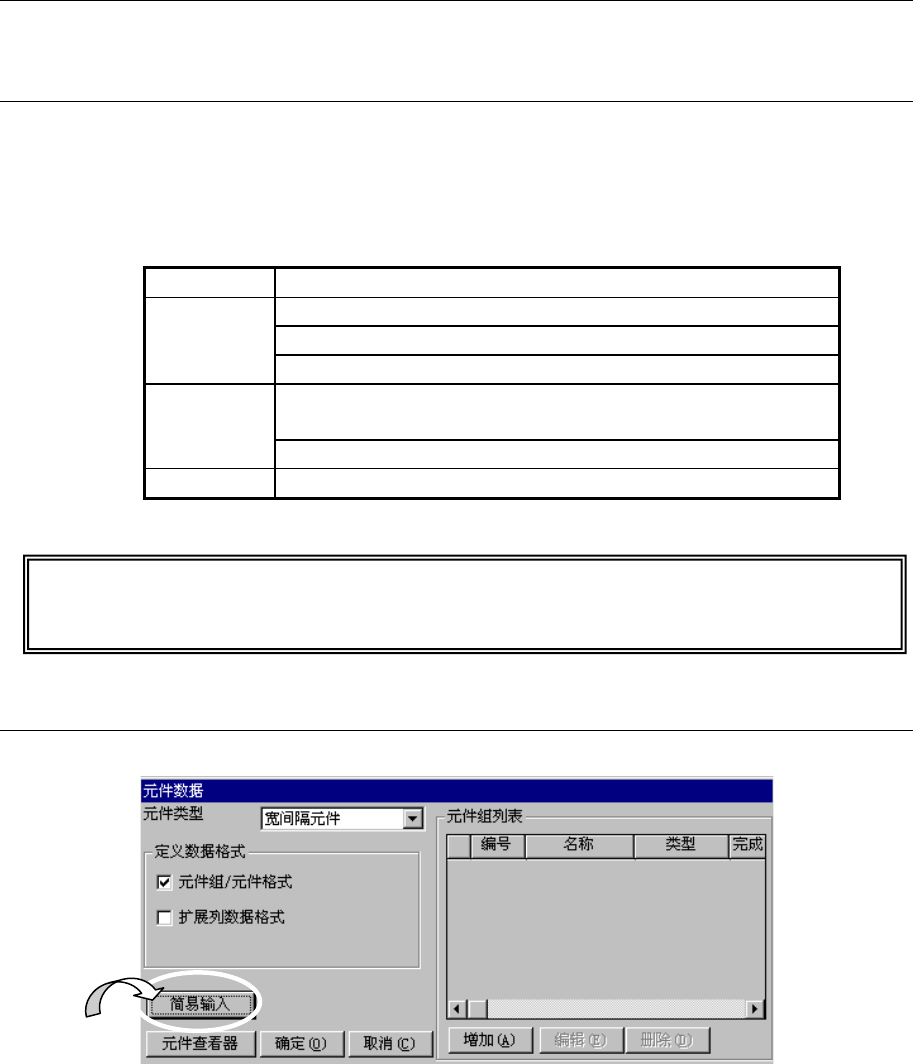

图 12-4-2-1 元件要素数据画面例
12-19
