第 2 部 功能详解篇 第 12 章 通用图像
12-8 MNVC 的操作方法
12-8-1 机器设置

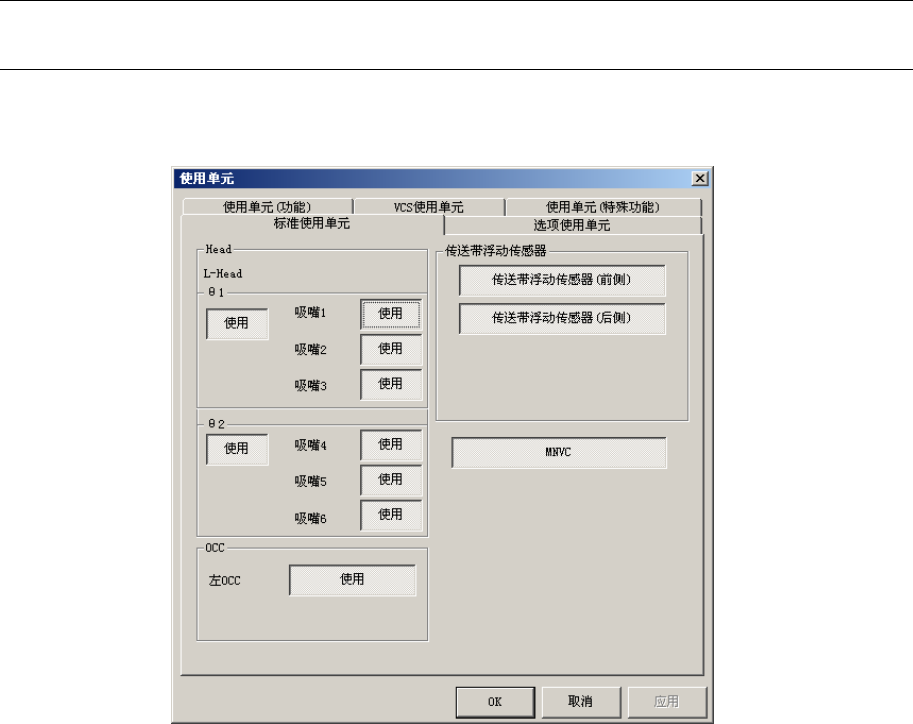

选择机器设置的使用单元，单击标准使用单元标签后，显示下图。MNVC 按钮为凹陷的，MNVC 功能有
效。详细情况请参见『第 8 章 机器设置』的『使用单元(功能)』。
图 12-8-11 MNVC 选项选择
12-48
第 2 部 功能详解篇 第 12 章 通用图像
12-8-2 贴装数据的编辑
通过以下方法将图像识别元件分割给 LNC60 贴片头。
(1) 指定贴片头
下图为程序编辑的贴装数据编辑画面。选择图像识别元件的贴装点，指定贴片头为 LNC60 贴片头
(L1～L6)，在输入顺序生产时，图像识别元件就分配给 LNC60 贴片头。
图 12-8-2-1 贴片头的指定
(2) 自动选择
贴片头被指定为自动选择(默认值)时，不管是否是输入顺序生产还是最优化顺序生产，只要是
可以适用于 LNC60 贴片头的元件，图像识别元件也可以自动地分配给 LNC60 贴片头。
12-49
第 2 部 功能详解篇 第 12 章 通用图像
12-8-3 优化
在程序编辑画面的菜单上选择了“优化”之后，显示如下画面。请进行必要的选项设定，按“运行”
按钮(优化选项设定没有 MNVC 功能的追加项目)。
图 12-8-3-1 设置优化选项
显示如下画面。确认优化选项，如果没有问题，请按“确定”按钮。
图 12-8-3-2 确认优化选项
12-50
