第 1 部 基本篇 第 2 章 生产
(10)贴片跟踪后的确认贴片画面

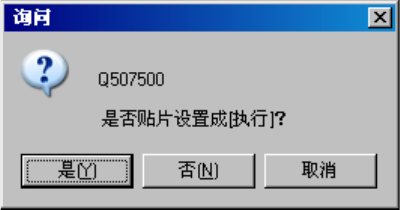

当连续贴片跟踪后的贴片确认设定为“执行”时，显示如下的确认信息。
图 2-12-2-2-12 贴片跟踪后的贴片确认
选择“是”，则贴片的设置变为“不执行”。
选择“否”，则贴片的设置变为“执行”。
选择“取消”，则结束连续贴片跟踪。
2-126
第 1 部 基本篇 第 2 章 生产
2-12-3 简易准备
简易准备功能，指的是可通过生产画面的菜单，选择生产准备阶段的确认和调整，进行操
作，提高操作效率。
可操作的项目包括：确认吸取位置、进行传送微调、外形基准位置的重新示教、贴片头退
避、开关 ATC 板等。
2-12-3-1 简易准备菜单

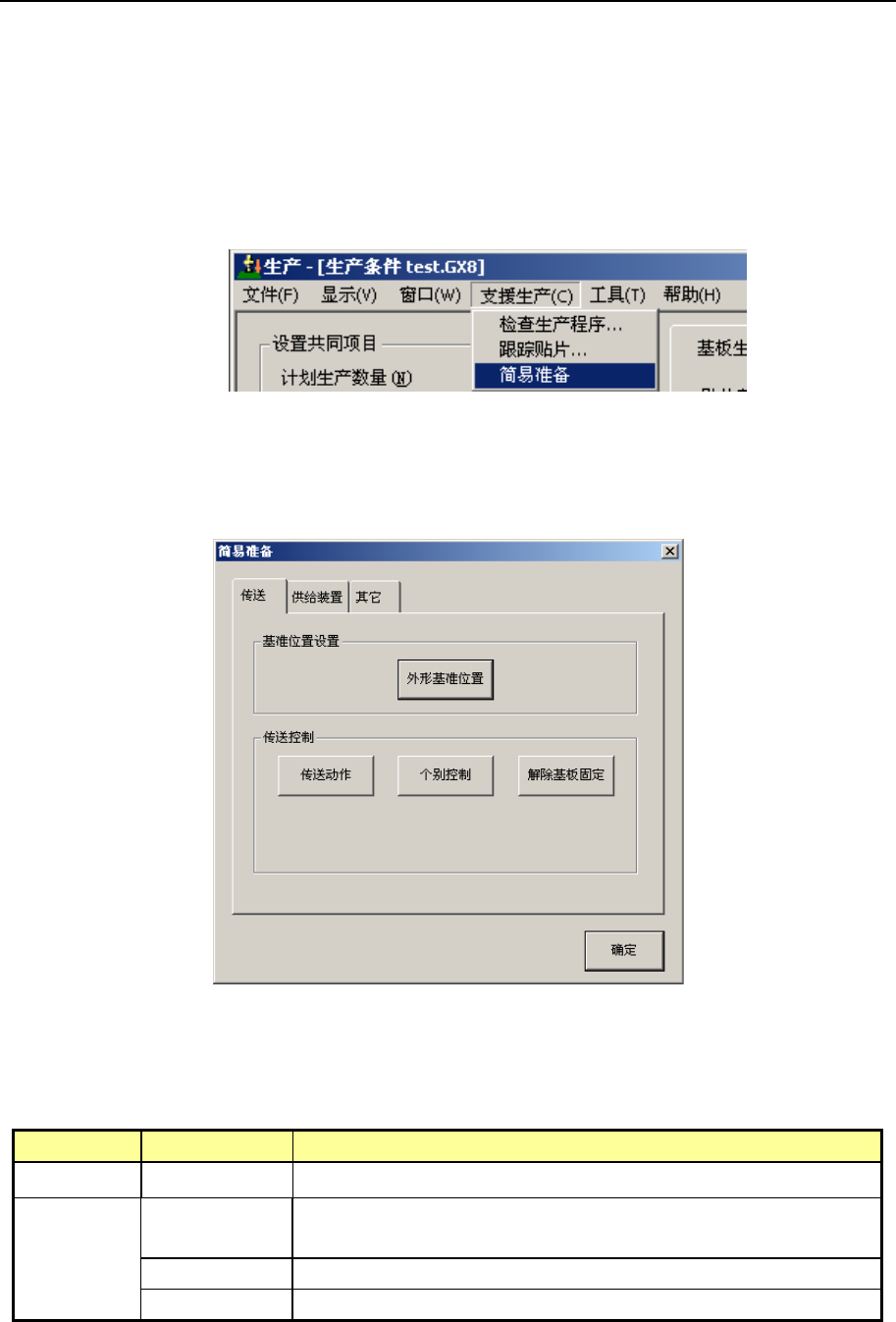

在菜单栏中选择“支援生产”-“简易准备”，则显示“简易准备”对话框。
简易准备对话框由“传送”、“供给装置”及“其他”标签构成。
图 2-12-3-1-1 简易准备菜单
注意:
只有在生产开始前的生产空运行状态时，才能选择简易准备菜单。
2-12-3-2 传送标签
图 2-12-3-2-1 简易准备对话框（传送标签）
在传送标签中可以进行下列设置、控制。设置、控制的详细内容，请根据具体项目，参见
《第 6 章 机器设置》及《第 7 章 手动控制》。
区分
设置、控制
内容
基准位置设置
外形基准位置 与机器设置操作相同，设置外形基准位置。
传送控制
传送动作
与手动控制、机器设置的弹出菜单操作相同，实行传送的简易准备。
HMS 夹紧功能，在对应长尺寸基板选购项有效时可以使用。
个别控制 与在手动控制的个别控制操作相同，进行个别控制传送。
解除基板固定 与手动控制操作相同，解除基板的固定（夹紧）。
2-127
第 1 部 基本篇 第 2 章 生产
在“传送”标签上按下设置或控制项目按钮后，会显示与按钮对应的设置或控制对话框。
请在对话矿上进行相应的设置、或控制操作。
图 2-12-3-2-2 传送操作(控制用对话框示例)
按下“简易准备”对话框的“确定”按钮时，或按下对话框的“关闭（x）”按钮等关闭对
话框时，显示进行各 I/O 的安全方向设置的询问对话框。
图 2-12-3-2-3 I/O 安全方向设置的询问
按“确定”按钮进行 I/O 的安全方向设置。
在询问进行安全方向设置的对话框中按“确定”按钮后，轴会移动，开始进
行各 I/O 的安全方向的设置。
单击“确定”前，请务必确认无人在进行装置内部的作业。
另外，
为了防止人身伤害，操作中切勿将手伸入设备内部，脸和头也不要靠
近。
注意
