第 1 部 基本篇 第 4 章 制作生产程序
4-5-4-3-5 检查速度
本项功能用于：通过模拟动作，对元件的吸取、识别、贴装时的 XY
θ
偏移值进行检查，以判
断生产程序的速度是否适宜。
检查速度功能流程概要，请见下图。
图 4-5-4-3-5-1 检查确认速度流程图
1) 检查速度的操作方法
检查速度操作概要
• 从菜单中选择 [检查速度] ，显示[以元件数据速度确认] 画面。
• 在[以元件数据速度确认] 画面上设置检查内容。
• 选择[检查]（[F10] 键）按钮：开始执行检查，检查结束后显示检查结果。
• 在检查结果画面上选择 [确定]（[F8] 键）时：将该检查结果输入到元件数据里，
并返回检查元件数据速度画面。
• 在检查结果画面上选择 [取消] （ESC 键）时：不输入检查结果，返回[检查元件
数据速度]画面。
• 在[以元件数据速度确认]画面上，可以用 HOD 的 NEXT，PREVIOUS 或 [F5] 键，
[F6]
键向替代元件移动。
开始检查速度
设定条件
（对话框）
确认速度检查
将结果存入
生产程序
显示结果
（对话框）
结束
开始检查
确定
取消
4-200
第 1 部 基本篇 第 4 章 制作生产程序
设置检查速度的条件

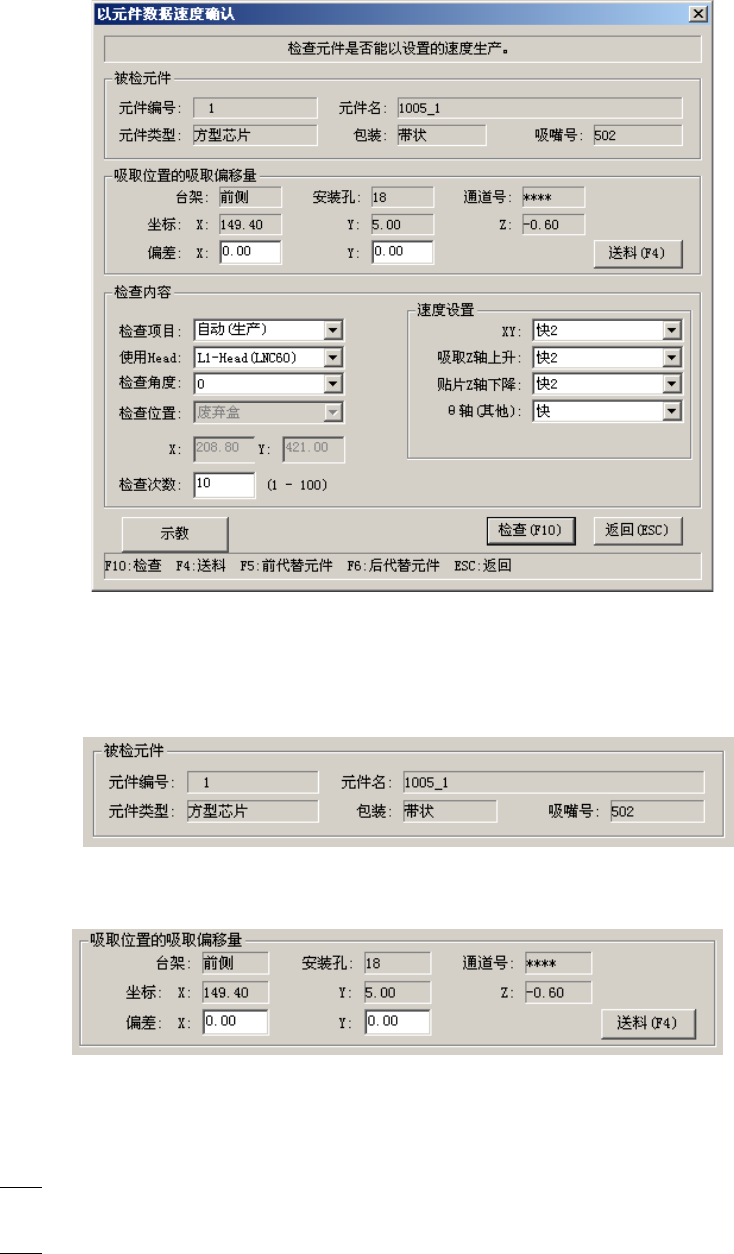

从菜单上选择「确认速度」后，显示如下的设置[以元件数据速度确认]对话框。
图 4-5-4-3-5-2 检查元件数据速度对话框
① 被检元件
显示被检元件的内容。
② 吸取位置的吸取偏移量
显示吸取元件时的吸取位置的内容。可以更改为前代替元件和后代替元件的吸取位置。
没有吸取数据时不显示各个项目，不能变更吸取位置、不能顶推送料器、不能示教。
送料
可顶推一次送料器，输送元件。
偏差
需要移动吸取坐标时进行此项设定。也可以用示教按钮或 HOD 进行示教。不反映到吸取
数据。
4-201
第 1 部 基本篇 第 4 章 制作生产程序

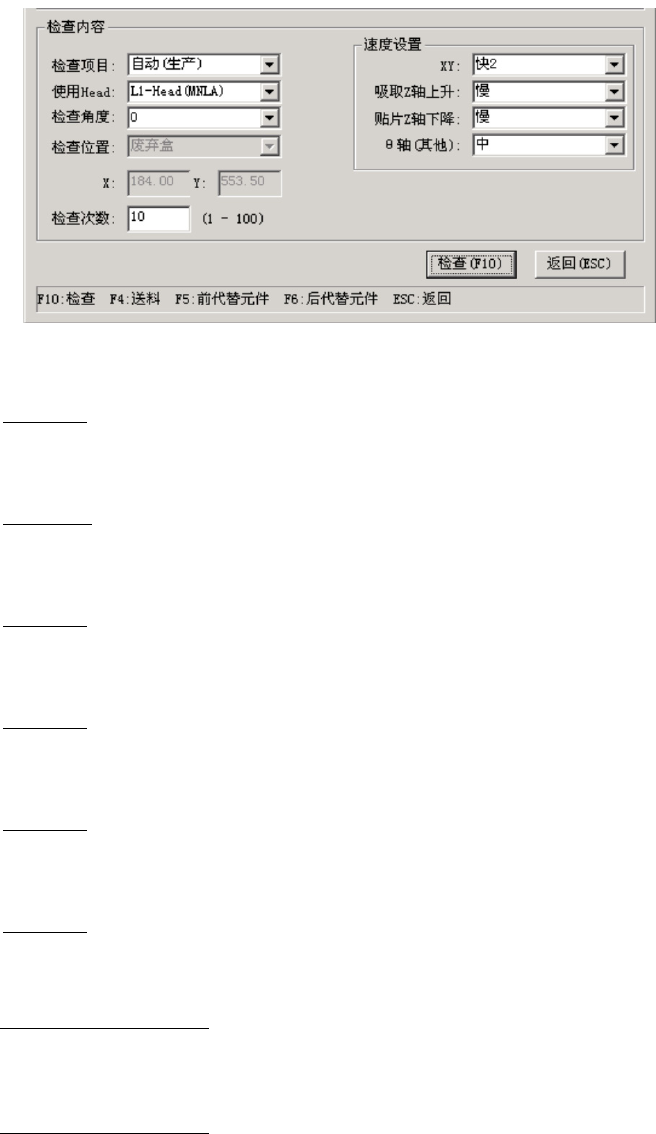

③ 检查内容
选择检查内容。但有些项目显示灰色不能选择。
检查项目
可从自动（生产）、XY、吸取上升、贴片下降、测量外Θ轴旋转中选择。
使用
Head
选择检查使用的贴片头。
检查角度
从 0 / 90 / 180 / 270°中选择。（只对执行的贴片动作项目进行检查）
检查位置
指定废弃盒或任意坐标。（只限检查项目为 XY 时，才能设定任意坐标）
检查次数
指定检查次数 （1～100 次 ）。
速度设置
指定确认速度时使用的速度。（检查项目不同，可指定的项目也不同）。
检查按钮（[F10] 键）
执行检查。
返回按钮（[ESC] 键）
结束检查，返回原画面。
