第 2 部 功能详细编 第 6 章 机器设置
6-5-6 使用单元
请从标准装备、或选项附带的使用单元功能中，指定所要使用的功能。
选择“使用单元”后，可显示下列带各种标签的“使用单元”设置画面。

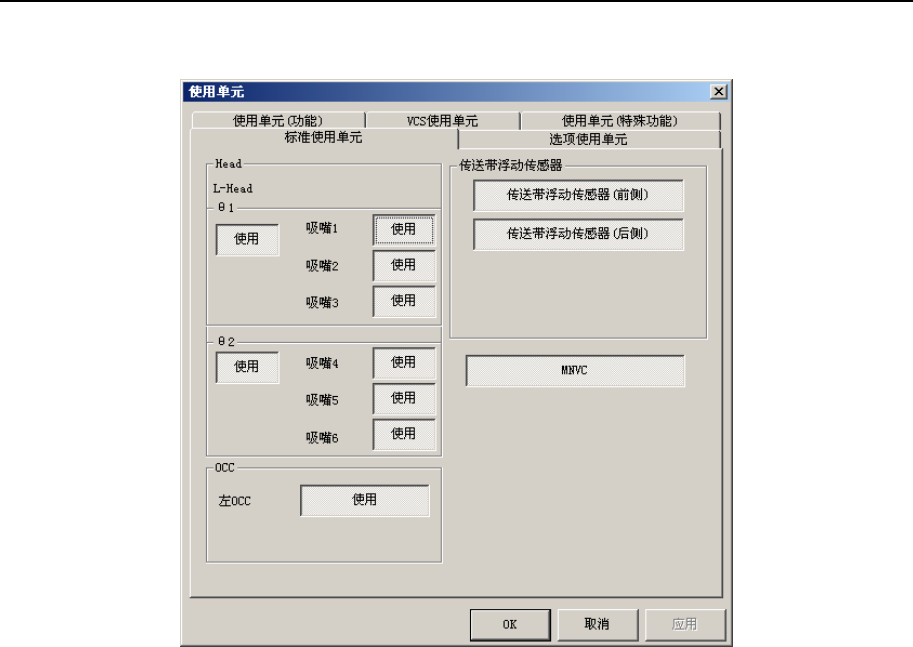

图 6-5-6-1 使用单元设置画面
可以点击各标签，指定“标准使用单元”、“选项使用单元”、“使用单元(功能)” 、“ 使
用单元(特殊功能)”。
6-16
第 2 部 功能详细编 第 6 章 机器设置
6-5-6-1 标准使用单元
选择“标准使用单元”标签后，显示如下“标准使用单元”的设置画面。
此外在使用单元的初始画面上也有“标准使用单元”画面。
(1) 设置项目
指定单元的使用/不使用。
万一单元发生故障时，在本项目中指定为“不使用单元”后，就可不必修改生产程序数据
而执行吸取贴片。
(2)设置方法
点击单元按钮。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
· 未设置的单元 (以浅色文字显示的单元) ，不能选择。
· 将贴片头从“不使用”状态变为“使用”时，各贴片头需要返回原点。请按画面的指
示执行返回原点。
· 将贴片头从“使用”状态变为“不使用”状态时，要使贴片头自动上升，关闭伺服（OFF）。
若所有贴片头的伺服都已关闭，必须手动把不使用的贴片头上升到顶住的位置，进行
返回原点。出现此种情况时，请根据画面的指示进行操作。

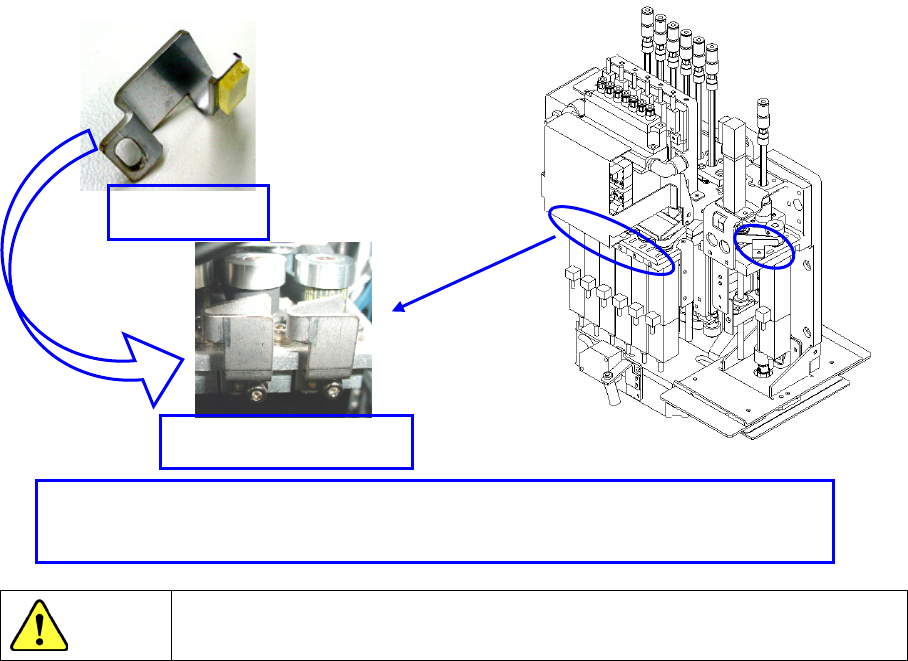

· 将 Head 以及 Head 的各轴（Z 轴）设置为“不使用”时，请按照下图所示，用固定金
属件将设置为“不使用”的夹具固定好。
危险
为了防止因突然启动发生的事故，请切断电源后再进行操作。
固定金属件
使不使用轴固定的状态
・确认 Z 轴处于最上面的位置，将固定金属件安装到 Z 马达的丝锥部位。
・请确认 Z 轴传送带被固定金属件的橡胶阻尼器固定住。
6-17
第 2 部 功能详细编 第 6 章 机器设置
(3) 生产动作
表 6-5-2 指定为不使用时的生产动作
No. 单元 生产动作
1
左贴片头
θ
１
吸嘴 1
吸嘴 2
吸嘴 3
吸嘴 4
吸嘴 5
吸嘴 6
有替换的贴片头而未指定贴片头时，则用替换贴片头进行
贴片。无法贴片时，会在生产开始前检查中显示错误，此
时将无法生产。请修正生产程序。
执行优化时，不会将元件分配给这些贴片头。
θ
2
2 左 OCC
使用 BOC 标记识别、区域基准标记识别生产程序时，在生
产开始前的检查中会显示错误而无法生产。遇到这种情况
时，请修正生产程序。
3
传送带浮动传感器
前侧、后侧
删除功能后即可进行贴片。
4 MNVC 不能图像识别。生产开始前检查时会变为错误。
