第 1 部 基本篇 第 2 章 生产
2-12-3-3 供给装置
图 2-12-3-3-1 简易准备对话框(供给装置)
供给装置的简易准备可进行以下的设置。
关于详细说明请参见《4-5-4-4-3 坐标系：吸取位置/高度》、及《
2-12-2
自动吸取位置示
教》。
单击以下的“自动吸取跟踪”或“手动吸取跟踪”按钮后，轴会移动。
单
击以前，请务必确认无人在进行装置内部的作业。另外，为了防止人身伤
害，操作中切勿把手伸入设备内部，脸和头也不要靠近。
区分
设置、控制
内容
跟踪 跟踪吸取自动传送 执行自动模式的吸取跟踪。
跟踪吸取手动传送 执行手动模式的吸取跟踪。
示教
执行供给装置吸取跟踪，对元件数据设置为自动示教吸取位置
的元件，进行吸取位置自动示教，校正吸取位置。

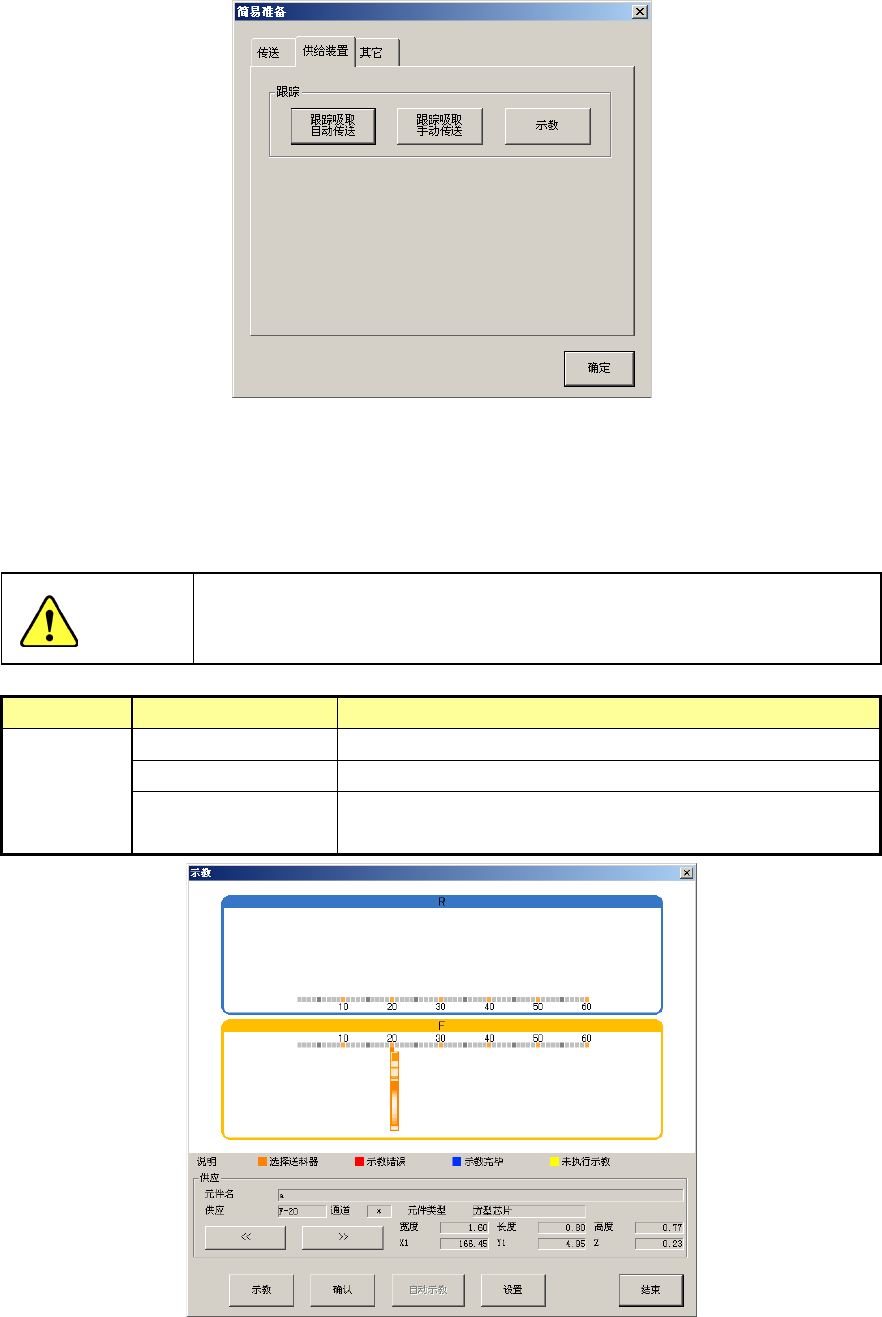

图 2-12-3-3-2 示教画面
警告
2-129
第 1 部 基本篇 第 2 章 生产
2-12-3-4 其他

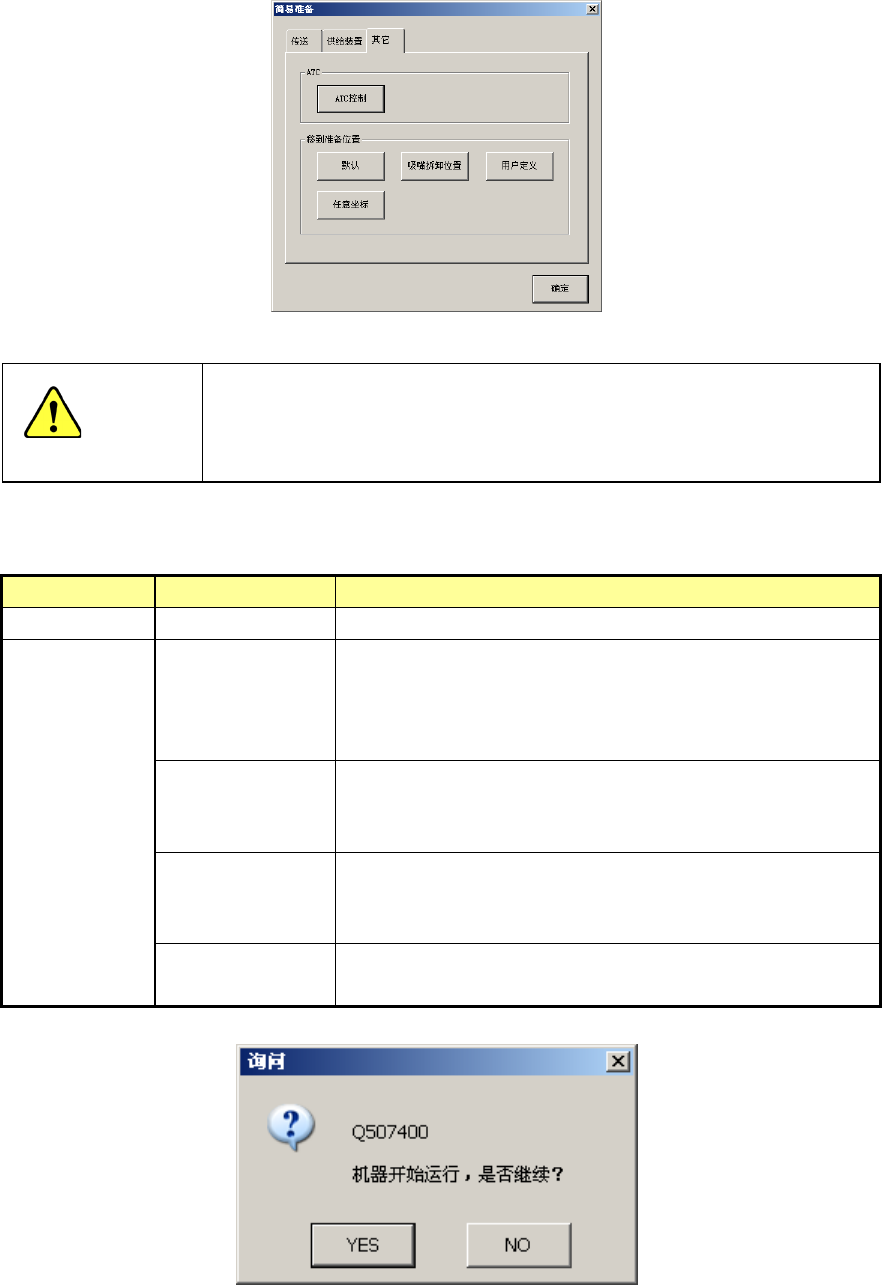

图 2-12-3-4-1 简易准备对话框(其他)
单击以下的“默认”、“吸嘴拆卸位置”、“用户定义”或“任意坐标”按
钮后，轴会移动。
单击以前，请务必确认无人在进行装置内部的作业。
另外，为了防止人身伤害，操作中切勿把手伸入设备内部，脸和头也不
要靠近。
其他简易准备可进行以下的设置、控制。
关于[ATC]、[任意坐标]的详情，请参见《第 7 章 手动控制》。
区分
设置、控制
内容
ATC ATC 控制 可进行与手动的 ATC 控制相同的控制。
移到准备位置 默认 把贴片头移动到默认的退避位置。
按下按钮后， XY 轴移动到默认的贴片头退避位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
吸嘴拆卸位置 按下按钮后， XY 轴移动到吸嘴拆卸位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
用户定义 按下按钮后， XY 轴移动到用户定义位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
任意坐标 按下按钮后，显示对话框，可用与手动控制相同的方法移动
XY
轴。
图 2-12-3-4-2 确认信息
警告
2-130
第 1 部 基本篇 第 2 章 生产
2-13 其他操作
2-13-1 取得设备信息
本机具备生产空运行时自动生成记录设备信息的文件，并保存在硬盘里的功能。
保存的内容见下表。
文件夹保存在：D:\JUKI\TOOLS\MACHINE
表 2-13-1 设备信息包括的文件
No.
文件名
内容
1
电脑名称
.log
运行时间日志
2
hist.txt
历史记录转储
3
process.txt
显示目前正在运行的流程的信息
4
cnvrstat.txt
传送感应器状态
5
axispos.txt
轴所在位置
6
OperationLog.log
操作日志
7
EventLog.log
事件日志
8
posboard.txt
位置板与各功放器的信息
(1)取得方法
1)生产开始前，从菜单栏上选择“文件”->“取得设备信息”。
出现下列对话框。

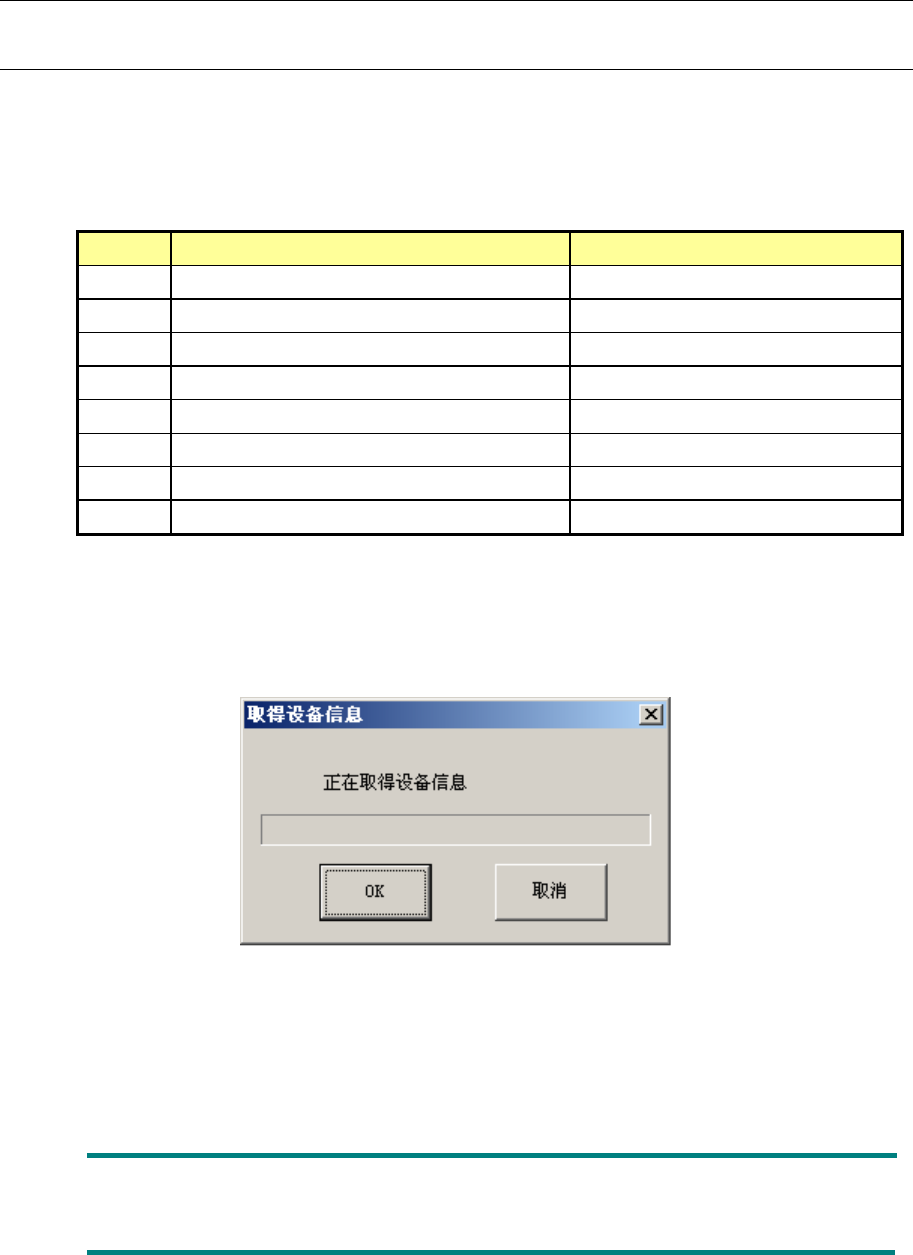

图2-13-1-1 取得设备信息的对话框
2)若要取得设备信息，请在对话框上点击“OK”。设备信息取得后，对话框关闭。
若不想取得信息并关闭对话框时，请点击“取消”。
可使用本项功能，把存在硬盘里的设备信息压缩后保存在USB。详见“1-5-9：设备信息
的保存”。
