第 2 部功能详细编第 6 章机器设置 6-6 机器设置的弹出菜单在机器设置的输入中需要驱动机器时，点击鼠标的右键或按“ F9 ”键，启动弹出菜单。图 6-6-1 机器设置的弹出菜单启动弹出菜单，与手动控制的贴片头控制菜单一样，可进行设备操作。从弹出菜单中选择项目后，轴即开始移动。在选择前，务必确认无人在进行装置内部的作业。另外，为了防止人身伤害，在操作中切勿将手伸入设备内部，头和脸也不要靠近。有关…

第 2 部功能详细编第 6 章机器设置

（2）关于容限值

在激光面接触检查中，以元件吸取点到元件端点的长度为（X、Y），按照以下条件式，预测是

否会接触。

条件式

GAPYX ﾚｰｻﾞﾏｰｼﾞﾝ <++

不能满足这个条件式时，可判断为接触激光面，并停止生产。

在这个条件中 X

+ Y

的平方根表示元件旋转半径(L)。激光 GAP 为 47mm。

[检查容限值]中设置的值，是在判定激光面接触时要考虑的中心偏移而加到元件旋转半径 (L)

里的值。

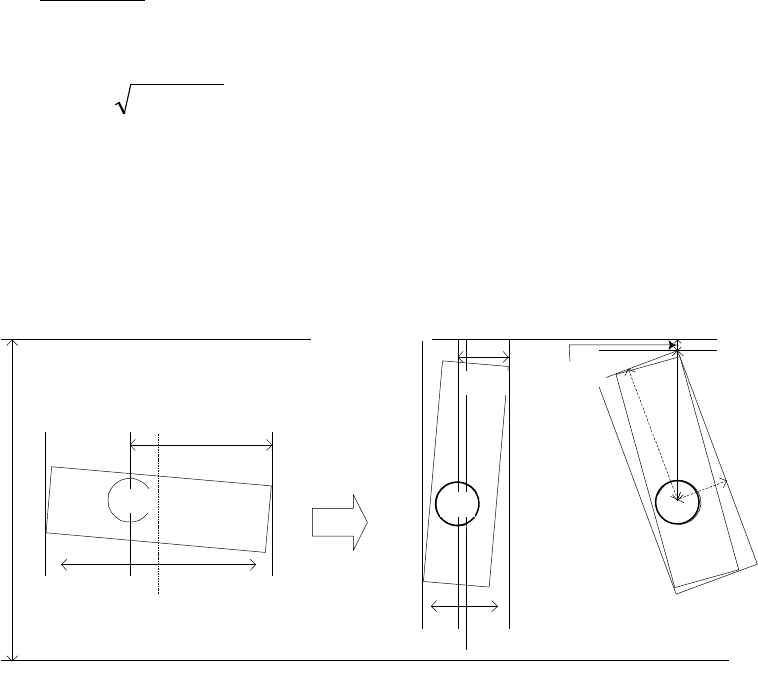

下图显示各项目的关系。

Center

Width

Center

Width

レーザ面

　LaserGap

ノズル

部品

ノズル

マージン

容限值 < 激光

容限值

元件

吸嘴

元件

吸嘴

激光面

6-31

第 2 部功能详细编第 6 章机器设置

6-6 机器设置的弹出菜单

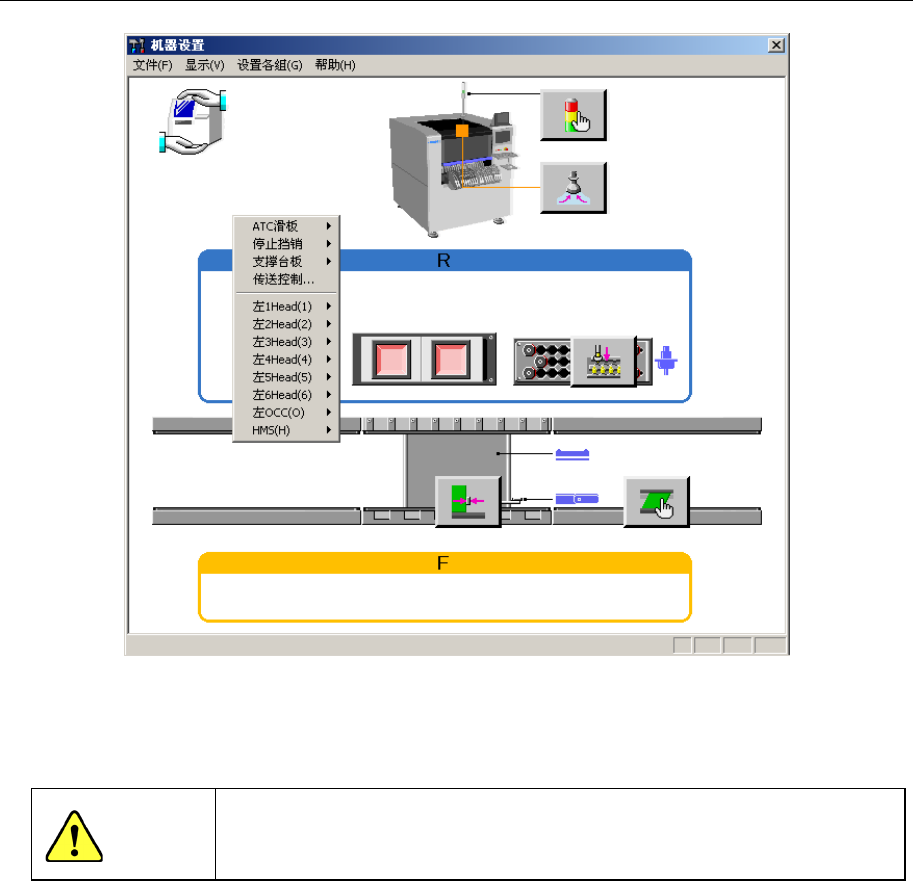

在机器设置的输入中需要驱动机器时，点击鼠标的右键或按“F9”键，启动弹出菜单。

图 6-6-1 机器设置的弹出菜单

启动弹出菜单，与手动控制的贴片头控制菜单一样，可进行设备操作。

从弹出菜单中选择项目后，轴即开始移动。

在选择前，务必确认无人在进

行装置内部的作业。另外，为了防止人身伤害，在操作中切勿将手伸入设

备内部，头和脸也不要靠近。

有关操作详细情况，请参见“7-3 贴片头控制菜单”。

警告

6-32

第 2 部功能详细编第 7 章手动控制

第 7 章手动控制

7-1 概要

手动控制是指为了确认或检查各部位的动作传感器ON/OFF（开、关）的项目。

主要使用的功能有；基板的准备(请参见“2-7-1章基板的设置”)、贴片头的移动、激光

的确认等。另外，还可检查LED看是否发生了故障(使其点亮、熄灭)。

表 7-1-1 手动控制项目

主菜单子菜单内容

1 Head １

Head 控制以各贴片头为基准的 XY 轴移动控制、坐标显示。

各贴片头的 Z、θ轴移动控制、坐标显示

各贴片头的真空控制、吹气控制、压力值显示

2 控制 Head 设备以各贴片头装置(OCC)为基准的 XY 轴移动控制、坐标显示

各贴片头装置的控制、传感器状态显示

3 激光／传感器控制各贴片头的真空控制、真空 ON/OFF（开／关）显示

各贴片头的 Z 轴移动控制、坐标显示

元件形状切换、测量、结果显示、图像显示

边界检查、边界检查显示

2 基板传送 1 个别控制

支撑台控制、传送马达控制、各种传送用传感器状态显示

2 自动控制传送动作自动控制、各种传送用传感器状态显示

3 图像 1 VCS 控制照明控制、状态显示

4 送料装置 1 顶推销控制送料器顶推销控制、送料器位置指示器控制

5 其他 1 ATC 控制 ATC 滑板控制、传感器状态显示、吸嘴吸取控制

2 信号灯控制信号灯控制、蜂鸣器控制、状态显示

3 校准台控制 LED 控制、真空控制、状态显示

4 其他传感器安全盖打开传感器等的状态显示

5 驱动器状况 X、Y、Z、θ轴驱动器的状态显示
