第 1 部 基本编 第 1 章 设备概要 1-2-1-1 基板传送部分的构造 1-2-1- 4 基板传送 ① 搬入传感器 ⑨ 传送宽度调整手轮 ② 停止传感器 ⑩ 减压阀（支撑台用） ③ 止动器 ⑪ 驱动轴 ④ 支撑台 UP 传感器 ⑫ 搬出传感器 ⑤ 支撑台 DOWN 传感器 ⑬ 止动器电磁阀 ⑥ 支撑台电磁阀 ⑭ WAIT 传感器 ⑦ 传送马达 ⑮ C 、 OUT 传感器 ⑧ 支撑台 ⑩ ⑥ ① ② ③ ④ ⑤ ⑦ ⑧ ⑨ ⑪ ⑪ …
第 1 部 基本编 第 1 章 设备概要

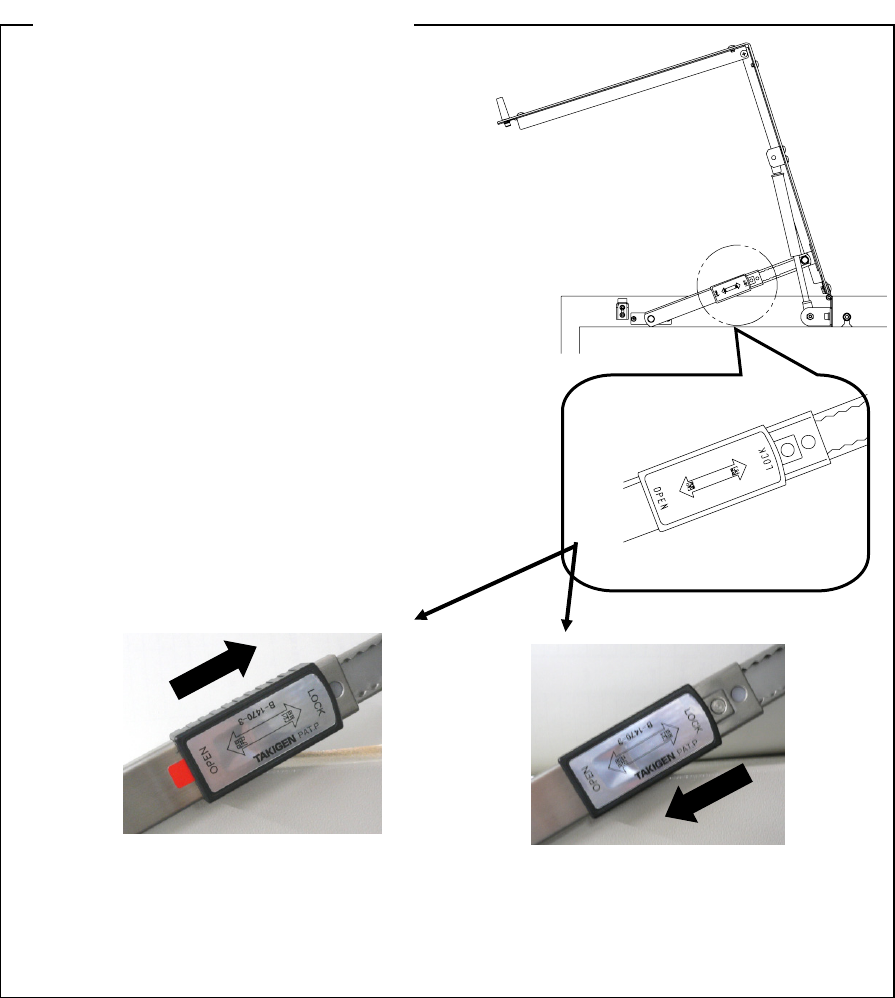

◆打开安全盖时要把盖子向上推，按箭头的方向
（LOCK）推动锁定杆并锁定。确认上了锁之后
再放开手。
﹡没有上好锁就放开手时，
盖子有落下来的危险。
◆关盖子时先解开锁，再关闭盖子。
把盖子向上提，将锁定杆向 OPEN 方向拉动
解开锁。
（请注意，解开锁时不要使盖子落下来造成人员受伤。）
﹡不要过渡增加盖子、手把等的负荷。
<
﹡注：开关安全盖时的注意事项
>
LOCK（锁定）状态 OPEN（打开）状态
锁定杆
1-5
第 1 部 基本编 第 1 章 设备概要

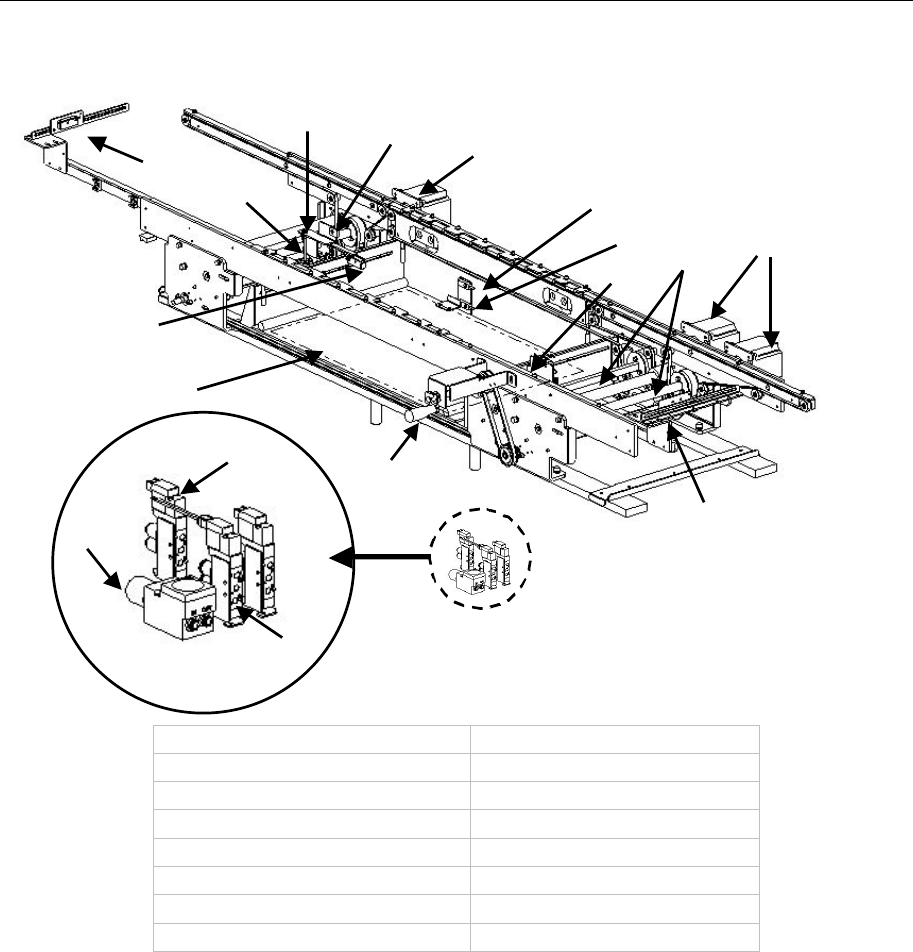

1-2-1-1 基板传送部分的构造
1-2-1-4 基板传送
① 搬入传感器 ⑨ 传送宽度调整手轮
② 停止传感器 ⑩ 减压阀（支撑台用）
③ 止动器 ⑪ 驱动轴
④ 支撑台 UP 传感器 ⑫ 搬出传感器
⑤ 支撑台 DOWN 传感器 ⑬ 止动器电磁阀
⑥ 支撑台电磁阀 ⑭ WAIT 传感器
⑦ 传送马达 ⑮ C、OUT 传感器
⑧ 支撑台
⑩
⑥
①
②
③
④
⑤
⑦
⑧
⑨
⑪⑪
⑪⑬
⑦
⑪
⑪
⑫
⑭
⑮
1-6
第 1 部 基本编 第 1 章 设备概要
1-2-1-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有2个供料器台，供给方式因元件的包装方式(带式、
散件、管式、托盘)而不同。
带式元件(芯片元件)及管式元件使用安装在供料器台架上的带状供料器、散装供料器、管
状供料器来供给。
托盘元件由托盘支架供给。托盘支架可安装在后侧。
( )
图 1-2-1-5 贴片机主机配置图
● 供料器台架各部分名称
用“安装板②”、“锁定轴④”，对装载封装式元件的带式元件、装载在管内的管式元件
的带状供料器、散装供料器、管状供料器进行定位，并固定。
元件的传送由“驱动汽缸⑤”来驱动。
安装各供料器的位置请参照“位置标签⑥”。
图 1-2-1-6 供料器台架
① 供料器台架 ④ 锁定轴
② 安装板 ⑤ 驱动汽缸
③ 安装板 B ⑥ 位置标签
供料器台
基板传送部分
后侧
基板
前侧
图像监视器
①
④
②
⑤
⑥
③
1-7
