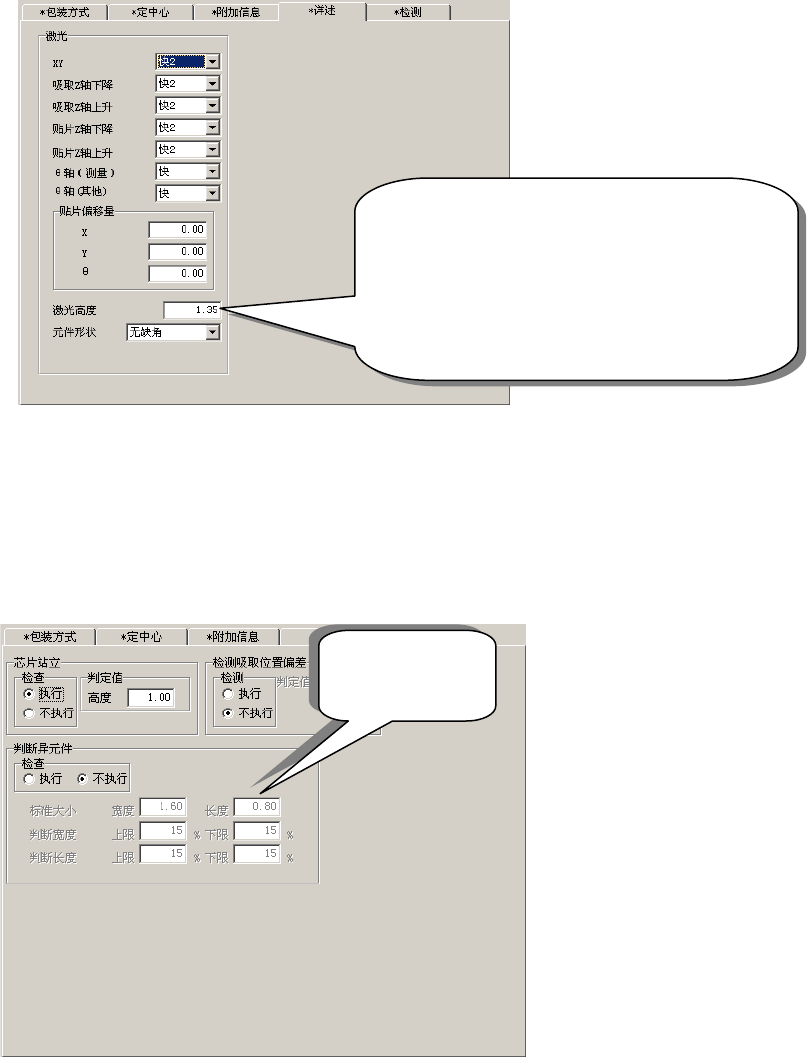

图 10-3-3-3 激光高度的设定
4) 检查异类元件时的注意事项
指定检查异类元件时，请注意基准尺寸。
◆基准尺寸为激光投射面的模部尺寸，与包括引脚在内的外形尺寸不同。
图10-3-3-4 指定检查异类元件的设定
指定从吸嘴前端到激光面距离。
大致设定尺寸：
－(元件高度－3.5mm)／２
,
根据引脚的位置进行微调。
画面示例： －(6.8－3.5)/2
=－1.65
激光投射模部
的长度尺寸。
10-9
第 2 部 功能详细篇 第 10 章 选购项配件
(3) 吸取数据
吸取数据与使用普通吸嘴时相同。因此无需示教夹持臂的位置或到元件上面（表面）顶靠
部分的高度等。
1) XY坐标：
以元件中心为基准。移动到[夹持位置]、[水平间隙]、[固定臂的偏移量]校正后的坐标。
为了在生产中吸取时包含臂长度补偿量，示教时要使夹持吸嘴的臂尖端在元件侧面以外的
位置。按HOD的ENTER键确定示教坐标后,逆向校正坐标将反映在吸取数据中。用摄像机开始
示教,在示教中切换到头部时，不包含校正值。
2) Z坐标：
以吸嘴尖端(固定臂尖端＝通常的吸嘴尖端同一高度)为基准。为了在生产时吸取包含臂长
度补偿量，示教时要求使夹持吸嘴的臂尖端位置在元件上部的高度。
(4) 在 ATC 上的安装方向
将夹持吸嘴安装到ATC上，使从正面看ATC装置时，夹持吸嘴的固定臂(图①)在后侧，摇臂(图
②)在前侧。
つめ深さ
②
①
钩爪深度
10-10
第 2 部 功能详细篇 第 10 章 选购项配件
10-4 长尺寸基板对应
10-4-1 对应基板尺寸
通过进行基板 2 次传送，可将 X 方向的基板尺寸扩展到最大 800mm。
由此，可生产 LED 照明等使用的长尺寸基板。
下表的 X 方向最大尺寸超过 1 次传送尺寸的基板，要进行 2 次传送。
以下，将 1 次传送中的最大尺寸表述为「规定尺寸」。
长尺寸基板对应尺寸：
(单位：mm)
方向
最小尺寸
最大尺寸
第 1 次传送 第 2 次传送
JX-200
X 50 410 800
Y 50 250
