第 2 部 功能详解篇 第 12 章 通用图像
3) 标记
用虚线的圆或正方形来显示。
图 12-3-4-3 标记 元件要素画面显示例
4) 边
用红色的线来显示。
图 12-3-4-4 边元件要素画面显示例
5) 角
角元件要素用红色来显示。
图 12-3-4-5 角元件要素画面显示例
标记
边
角
12-16
第 2 部 功能详解篇 第 12 章 通用图像
12-3-5 扩展列格式的元件查看器显示
扩展列格式的元件查看器画面，可以从以下3个画面调出显示。操作方法和显示内容因调出
的画面而异。
调出元件查看器位置 元件查看器之外的操作 显示内容
图像表格画面 必须打开元件查看器
显示全部扩展列数据组
元件要素数据画面
不关闭元件查看器也可以追
加、编辑数据。追加、编辑后，
按“元件查看器”按钮更新数
据，画面重新显示。
扩展列画面
仅显示目前的扩展列数
据组

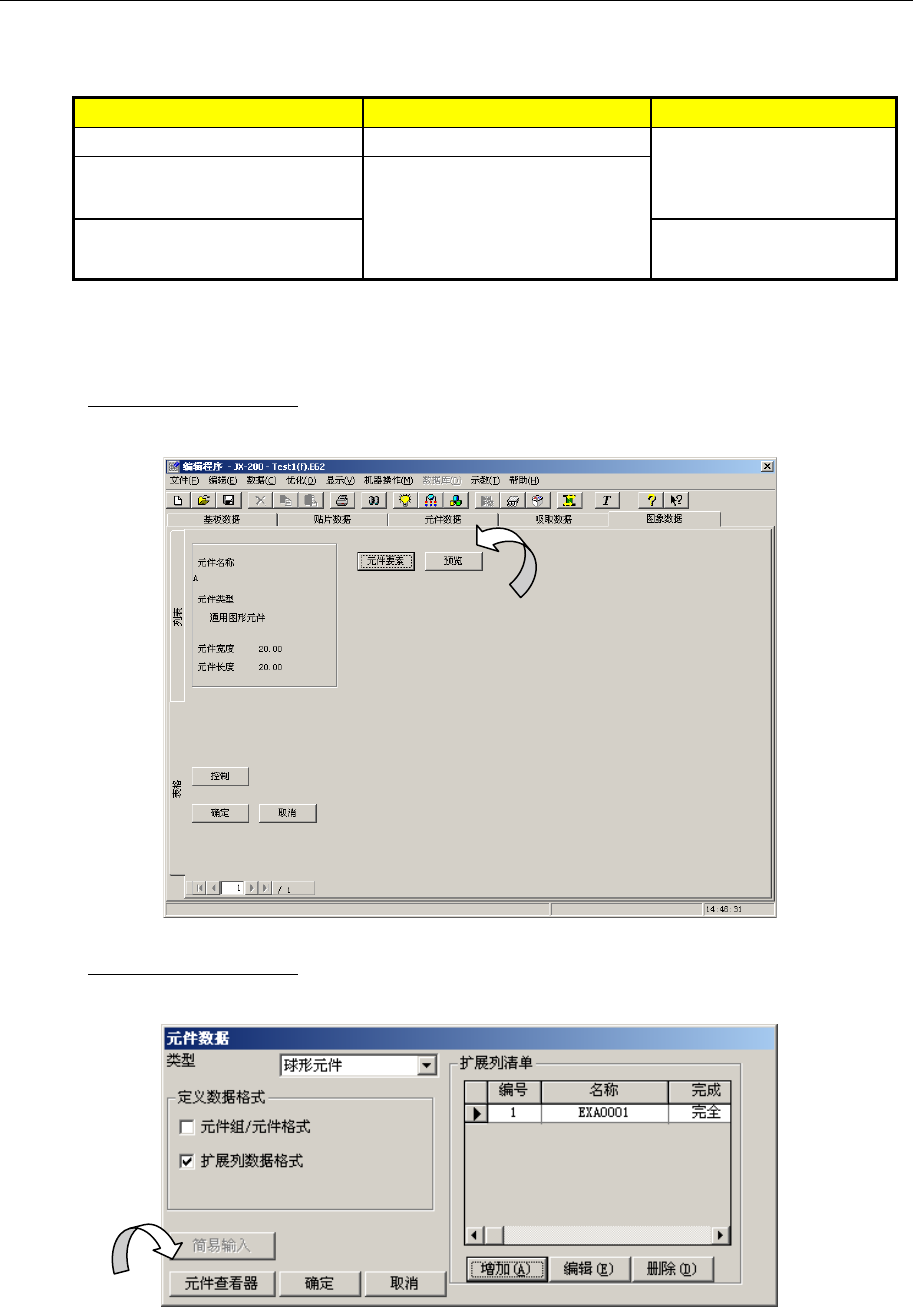

(1) 调出方法
从图像表格画面中调出
单击图像表格中的“预览”按钮。
从元件数据画面中调出
单击元件数据画面的“元件查看器”按钮。
12-17
第 2 部 功能详解篇 第 12 章 通用图像

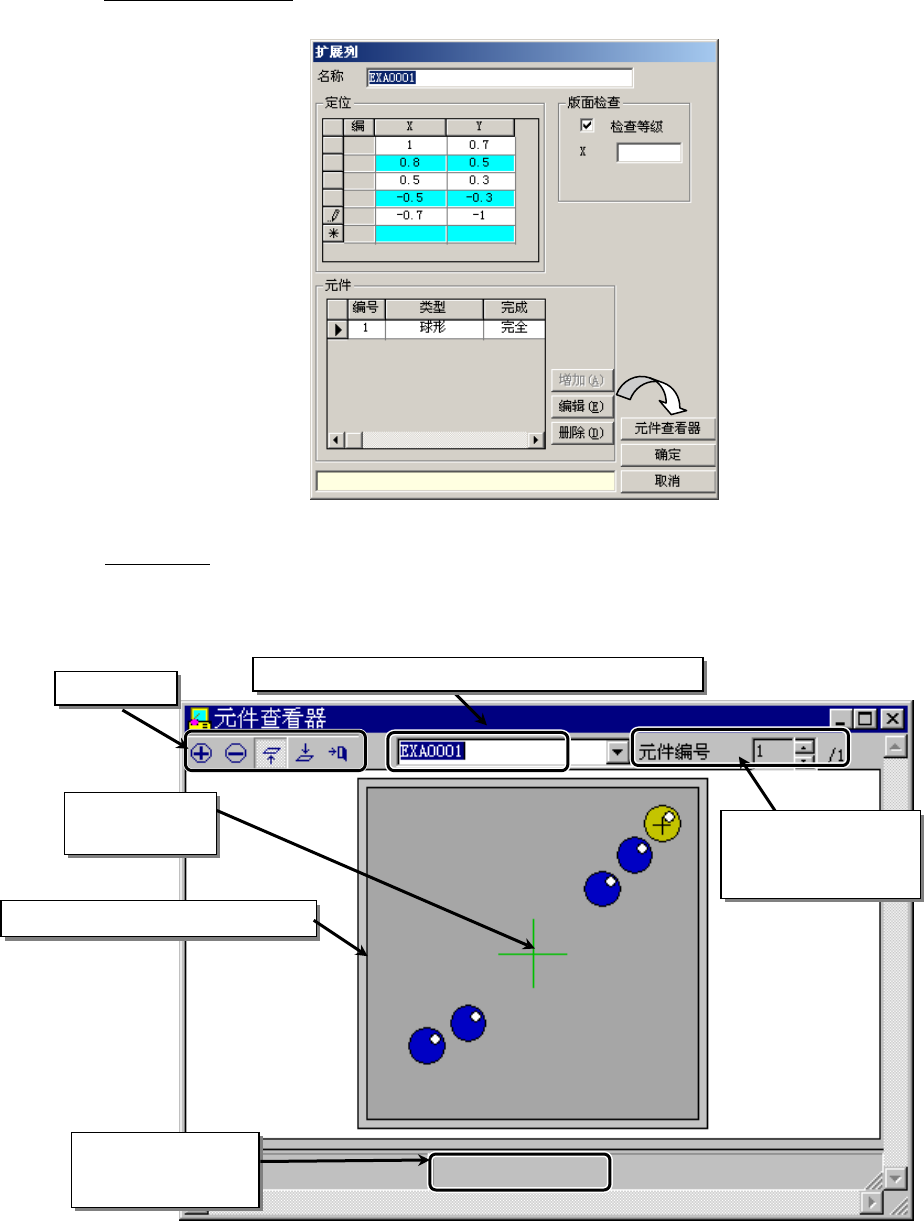

从扩展列画面中调出
单击扩展列画面的“元件查看器”按钮。
画面显示例
显示扩展列数据的配置图形。用旋转控制器移动定位编号，单击画面上的元件要素，则
选择的元件要素会以黄色显示。（未选择的要素以兰色显示。）
在元件数据中输入的元件外形
元件中心用十字
线表示
被选择的元件要素
坐标
工具栏
扩展列数据组列表（仅显示）
被选择的元件要素编
号和总数
（1.0000，0.7000）
