第 1 部 基本篇 第 4 章 制作生产程序
(12)吸嘴数据
是用于设置夹持吸嘴的项目(选购项)。
① 抓取位置： “Y”项，输入元件中心与夹持吸嘴固定侧手臂抓取面中心的偏移
值（见图 1-ａ），要输入负数（-a）。但“X”项只可输入 0，不可
输入其他数据。
② 水平间隙： 抓取吸嘴固定侧手臂的抓取面与元件之间的间隙（见图 1-b）， 要
输入负数（－ｂ）。吸嘴型号、吸嘴方向不同则移动方向也不同，
必须注意。
通常设置自动输入的默认值。
③ 吸着时的吸嘴方向：指的是，以０度状态供应的元件吸着时的吸嘴方向。请指定０度、
90 度、180 度、270 度中的一项。
④ 吸取高度调整： 吸取时吸取高度的偏移值(c 与元件上底面之间的间隙)。
通常，为了将元件保持水平，设为-0.5mm。
<使用抓取吸嘴时的设置项目>
除上述“吸嘴数据”外，抓取吸嘴的下述设置与通常的元件不同。
①使用新抓取吸嘴时，先通过“机器设置”中的“文件”/“吸嘴数据读出”，从 FD 读入
抓取吸嘴的信息。
②将吸嘴安装到 ATC 上。
将抓取吸嘴安装到 ATC 单元上，从正面看，抓取吸嘴的固定臂应在后面，摇臂应在
近前。
③设置元件数据。
a. 设置吸嘴编号
吸嘴编号为 800 多号。
a
b
元件
c
固定臂
图 1
摇 臂
800
4-59
第 1 部 基本篇 第 4 章 制作生产程序
b. 设置激光高度
指定从固定臂前端到激光面的距离。
设置基准：—(元件高度-3.5mm
※
)/2，
根据引脚位置进行微调。
※ 图 1 的 c 至固定臂的距离＝3.5mm
例：元件高度为 5mm 时
－(5-3.5)/2＝－0.75mm
④设置吸取数据。
XY与通常的示教方法相同。由于Z是利用在机器设置中登录的吸嘴信息与元件高度自动
计算的，因此无需示教。
4-60
第 1 部 基本篇 第 4 章 制作生产程序
4-3-5-2-5 详述（扩展）
注意
如果在变更详述项目后变更了基本部分项，详述的值有可能
恢复为默认值。

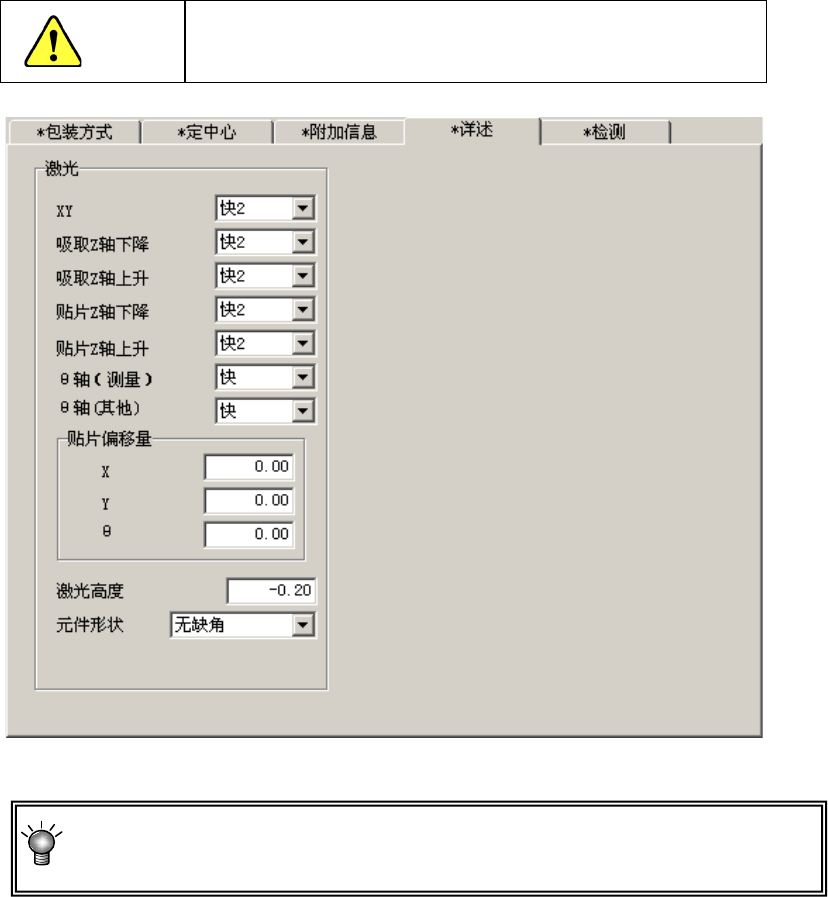

图 4-3-5-2-5-1 元件数据(详述)
环境设置中设置了简易输入模式时（参见 4-5-3 章），所有项目均会显示浅色，
不能变更数值。
要变更时，请解除简易输入模式。
(1) “XY”、“ 吸 取 Z 下降/上升”、“贴片 Z 下降/上升”
设置XY、Z轴移动时的速度。
设为中速或低速时运行稳定，但速度变慢。
(2)
θ
轴
设置吸嘴在吸取元件状态下的θ轴速度。
① 测量（选择激光定中心时）
设置激光识别时θ轴的加速度。
② 其他（选择激光定中心时）
设置激光识别以外(激光定中心后的贴片角度的旋转等)的θ轴的加速度。
