第 1 部 基本篇 第 4 章 制作生产程序
(4) 外形尺寸
●激光识别元件
： 输入需进行激光识别的元件外形尺寸。因此，请输入激光照射部分的纵
横尺寸。
◆方形芯片 ◆SOT ◆SOP
若弄错元件的纵、横尺寸，则有时无法进行定中
心。若弄错元件高度，则容易发生因激光测量位
置不稳定而导致的激光识别错误。
(5) 定中心方式
指定求出元件中心的方法。
请根据元件(在考虑规格、精度、节拍的基础上)进行选择。
根据元件种类，可使用的定中心方式会受到限制。
表 4-3-5-2-1-1 可选择定中心的表
元件种类 激光 图像 元件种类 激光 图像
方形芯片
○
×
TSOP2
○
○
方形芯片(LED)
○
×
BGA
○
○
圆筒形芯片 ○ × FBGA × ○
铝电解电容器 ○ ○ QFN ○ ○
SOT ○ × 外形识别元件 × ○
微调电容器 ○ × 通用图像元件 × ○
网络电阻 ○ × 单向引脚连接器 ○ ○
SOP ○ ○ 双向引脚连接器 ○ ○
HSOP ○ ○ Z 引脚连接器 ○ ○
SOJ
○
○
扩展引脚连接器
×
○
QFP ○ ○ J 引脚插座 ○ ○
GaAsFET ○ ○ 鸥翼式插座 ○ ○
PLCC
○
○
带减震器的插座
○
○
PQFP
○
○
其他元件
○
×
TSOP ○ ○
(6) 吸取深度
输入从吸嘴吸取面的高度到元件表面的高度。
通常，可使用默认值。
例）当连接器元件等，吸嘴的吸取面比元件表面低时，需输入由吸嘴顶端到元件表面的尺
寸。此时，“元件高度”为吸嘴顶端到元件背面的尺寸。
外形寸法 横
外形寸法 縦
部品高さ
＋
外形尺寸 横
元件高度
外形尺寸 纵
+
元件高度
外形尺寸 纵
外形尺寸 横
引脚间距
+
外形尺寸
横
外形尺寸 纵
元件高度
+
元件高度
吸取深度
吸嘴
连接器
4-45
第 1 部 基本篇 第 4 章 制作生产程序
4-3-5-2-2 包装方式
(1) 带状元件的输入方法

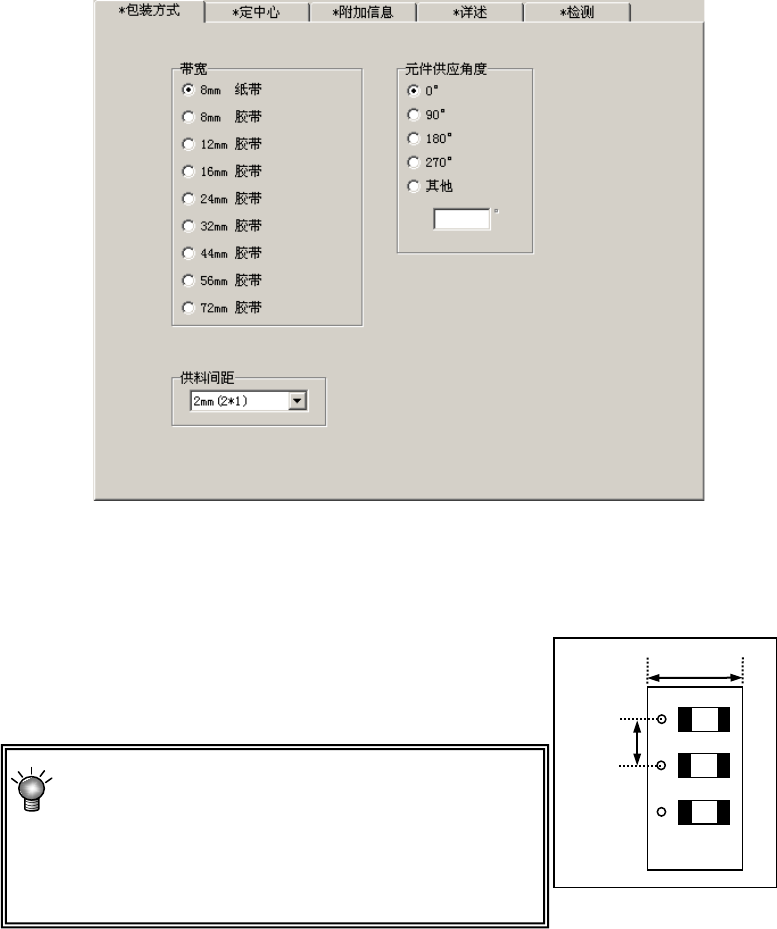

图 4-3-5-2-2-1 元件数据(带状包装)
① 带宽
选择带的宽度。
② 间距
选择带的传送间距。
当带为 12mm～72mm 时，请根据带状送料器的传
送间距来设置元件数据的间距。
例) 用 12mm 的带状送料器(FF12FS)以 8mm 的间距传
送时，将带状送料器的传送挡块设为“8”， 然 后
将“元件数据”的间距设为“4*2”。
有关带状送料器的设置，请参见“带状送料器使用说明书”。
③ 元件供应角度
输入带状送料器上的元件包装方式相对于JUKI的元件供应角度0°的角度。
详细内容请参见4-3-5-2-2的(5)元件供应角度。
带宽
间距
4-46
第 1 部 基本篇 第 4 章 制作生产程序
(2) 管状元件的输入方法
图 4-3-5-2-2-2 元件数据(管状包装)
① 类型
选择管状送料器的类型。
·
N 型
：适用于 7mm
～
13.4mm 宽的元件
·
W 型
：适用于 15mm
～
31.2mm 宽的元件
②
送料等待时间
用百分比设置从上一个元件吸取完成后到吸取下一个元件之间的等待时间(根据各送料
器型号设置的值)相对于实际等待时间的比例。
初始值为100%。
③ 供应角度
输入管状送料器上的元件包装方式相对于JUKI的元件供应角度0°的角度。
详细内容请参见4-3-5-2-2的(5)元件供应角度。
4-47
