第 1 部 基本篇 第 2 章 生产 2-3-4 事件画面 打开安全盖、按下紧急停止开关、或检测到各轴的伺服驱动的警报等时，显示如下画面。 图 2-3-4- 1 显示错误画面（气压下降） 画面中有时会显示 “如果想看其他事件， 请按右键” 。 这表示同时发生了多个事件， 只有优 先级高的事件在画面中显示。 按 按钮后将显示所发生的事件的阶层结构。正发生的事件有勾选标记。 图 2-3-4- 2 阶层显示画面 2- 14
第 1 部 基本篇 第 2 章 生产
图 2-3-3-7 要求卸下吸嘴的提示
由于贴片头会下降，因此请卸下贴片头上附带的吸嘴。
按确定按钮后，手动归还操作即结束。
Step5：请将卸下的吸嘴放回 ATC。
之后，请通过机器设置的吸嘴分配进行重新分配。
②返回操作人员容易取下的位置的方法
Step1:选择移动贴片头和 ATC 开关按钮。
在[在 Head 上的吸嘴状况]画面中，按[XY 移动]按钮后，显示如下画面。
XY 坐标原点为控制板正面左端（0，0）。
图 2-3-3-8 XY 坐标任意移动画面
在[在 Head 上的吸嘴状况]画面中，按[Z 移动]按钮，显示如下画面。
Z 轴的坐标原点为基板的高度坐标原点（0），上为“+”、下为“-”。
图 2-3-3-9 Z 轴坐标任意移动画面
Step2：请用手取下吸嘴。
2-13
第 1 部 基本篇 第 2 章 生产
2-3-4 事件画面
打开安全盖、按下紧急停止开关、或检测到各轴的伺服驱动的警报等时，显示如下画面。

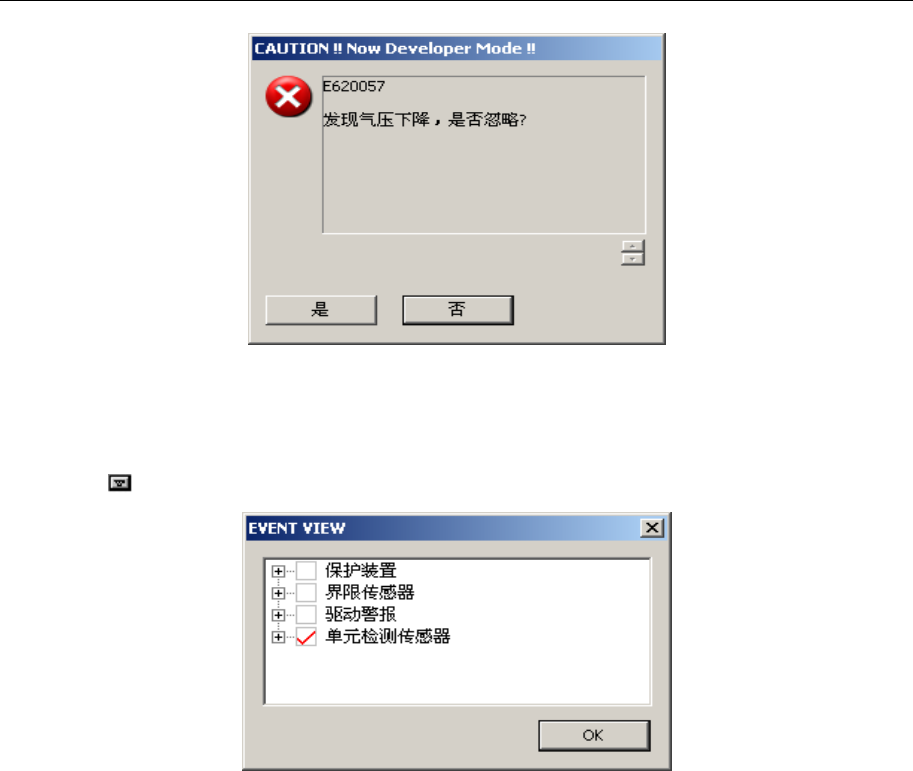

图 2-3-4-1 显示错误画面（气压下降）
画面中有时会显示“如果想看其他事件，请按右键”。这表示同时发生了多个事件，只有优
先级高的事件在画面中显示。
按
按钮后将显示所发生的事件的阶层结构。正发生的事件有勾选标记。
图 2-3-4-2 阶层显示画面
2-14
第 1 部 基本篇 第 2 章 生产
2-4 预热
主要在节假日结束后或在寒冷地区使用时，需在接通电源后立即进行预热。
预热的时间根据具体情况而定，大致10分钟左右。
2-4-1 初始画面
从主画面的菜单栏中选择“维护”→“预热”后，显示下图所示的预热初始化画面的窗口，
可在此设定预热条件。

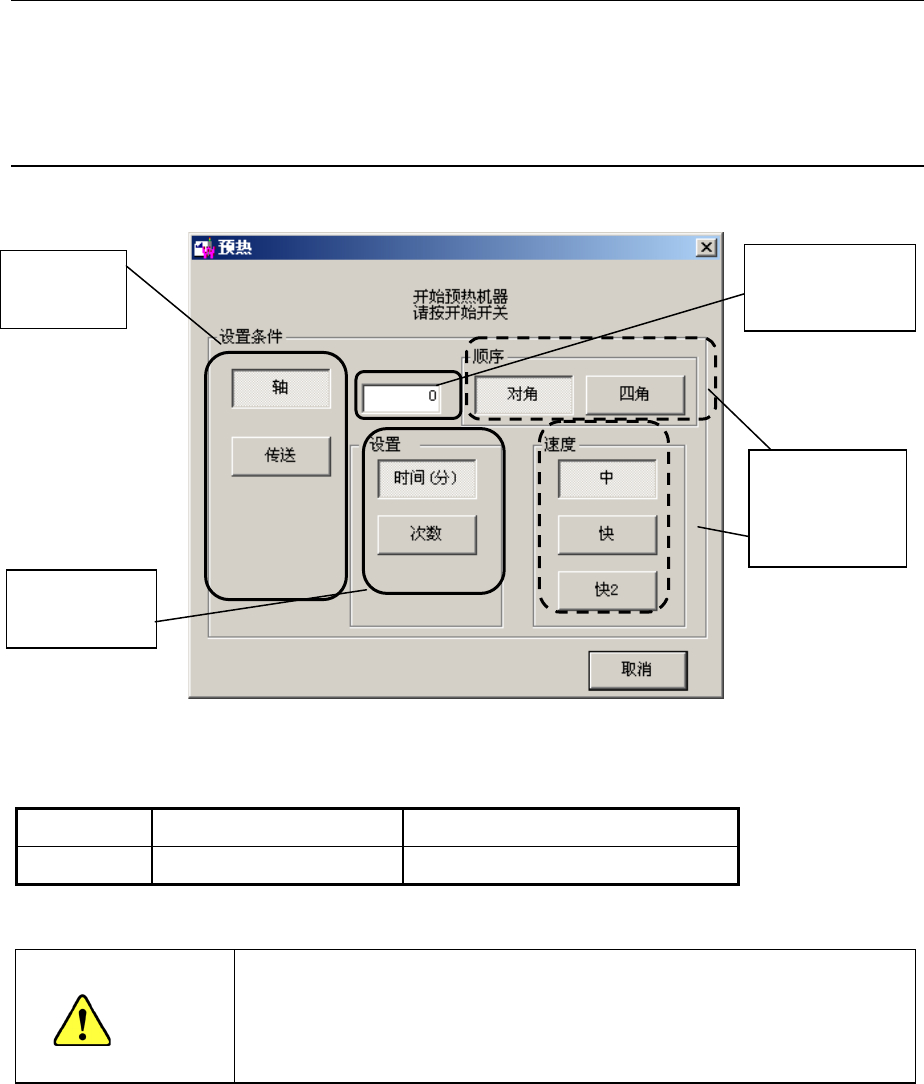

图 2-4-1-1 预热初始画面
根据用户级别，画面的部分项目有下列变化：
项目 顺序 速度
显示 修理工程师以下不显示 修理工程师以下以显示灰色
按下<START>开关后，进入预热状态。
按下<START>开关后，轴即开始移动，进入预热状态。
在按下<START>开
关前，请务必确认无人在进行装置内部的作业。此外，为了避免人身事
故，在动作过程中，切勿将手放入装置内部，或将脸和头靠近装置。
选择预热
对象
输入停止时间、
次数
选择预热结
束的条件
警告
根据用户级别
限制使用/设
置
2-15
