第 2 部 功能详细篇 第 10 章 选购项配件
(3) 吸取数据
吸取数据与使用普通吸嘴时相同。因此无需示教夹持臂的位置或到元件上面（表面）顶靠
部分的高度等。
1) XY坐标：
以元件中心为基准。移动到[夹持位置]、[水平间隙]、[固定臂的偏移量]校正后的坐标。
为了在生产中吸取时包含臂长度补偿量，示教时要使夹持吸嘴的臂尖端在元件侧面以外的
位置。按HOD的ENTER键确定示教坐标后,逆向校正坐标将反映在吸取数据中。用摄像机开始
示教,在示教中切换到头部时，不包含校正值。
2) Z坐标：
以吸嘴尖端(固定臂尖端＝通常的吸嘴尖端同一高度)为基准。为了在生产时吸取包含臂长
度补偿量，示教时要求使夹持吸嘴的臂尖端位置在元件上部的高度。

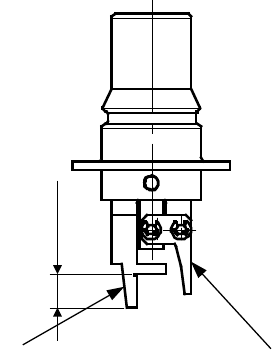

(4) 在 ATC 上的安装方向
将夹持吸嘴安装到ATC上，使从正面看ATC装置时，夹持吸嘴的固定臂(图①)在后侧，摇臂(图
②)在前侧。
つめ深さ
②
①
钩爪深度
10-10
第 2 部 功能详细篇 第 10 章 选购项配件
10-4 长尺寸基板对应
10-4-1 对应基板尺寸
通过进行基板 2 次传送，可将 X 方向的基板尺寸扩展到最大 800mm。
由此，可生产 LED 照明等使用的长尺寸基板。
下表的 X 方向最大尺寸超过 1 次传送尺寸的基板，要进行 2 次传送。
以下，将 1 次传送中的最大尺寸表述为「规定尺寸」。
长尺寸基板对应尺寸：
(单位：mm)
方向
最小尺寸
最大尺寸
第 1 次传送 第 2 次传送
JX-200
X 50 410 800
Y 50 250
10-11
第 2 部 功能详细篇 第 10 章 选购项配件

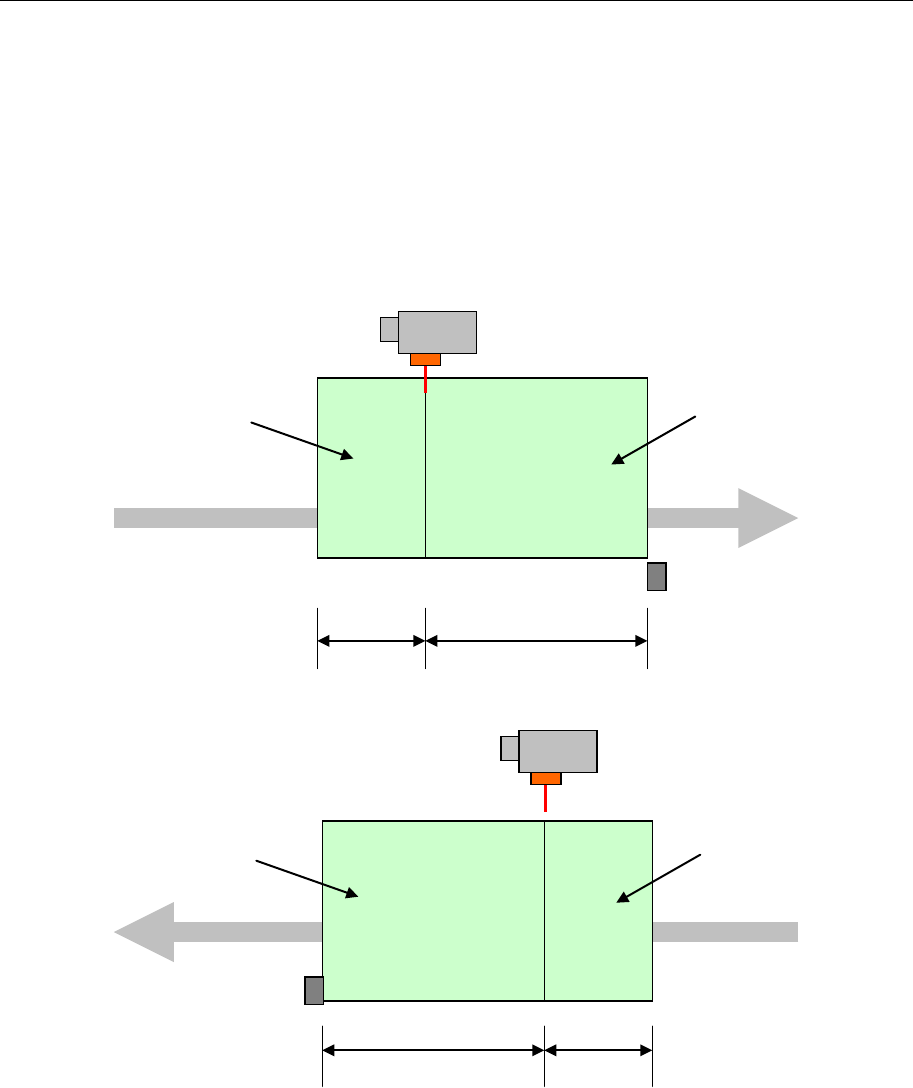

10-4-2 基板停止位置及贴片范围
基板外形尺寸的 X 方向尺寸超过规定尺寸的基板，不能使用通常的夹紧进行贴片。
要在站台内进行 2 次基板夹紧。第１次是在停止挡块位置停止基板，第２次时不使用停止挡块，
而是通过 HMS 检测出基板终端使其停止，对应基板外形尺寸 X 方向尺寸”800mm(超过规定尺
寸)”的基板。
[左 →右传送时]
[左 ←右传送时]
第 1 次夹紧基板
时的贴片范围
① ②
第 2 次夹紧基板
时的贴片范围
①
②
第 2 次夹紧基板
时的贴片范围
第 1 次夹紧基板
时的贴片范围
①：410mm ② 390mm
