第 1 部 基本篇 第 4 章 制作生产程序
4-3-7-7 VCS 的构造
JX-200的元件用照明大致有以下2种照明类型：
●反射照明(标准照明、红色)
●侧面照明(BGA、FBGA用照明，蓝色、红色)
(1) 反射照明(参见图 4-3-7-7-1、图 4-3-7-7-2)
是由同轴照明(半透半反镜照明)、下方照明，红色侧面照明(上下层)3个照明区构成的红色
照明。是除去BGA元件的元件默认照明，由于是从3个方向照明，因此即使象镜面引脚、镀
锡引脚等很难检测的引脚也不易受引脚材质、加工、涂层的影响，可进行稳定的元件摄像。
(2) 侧面照明(参见图 4-3-7-7-1、图 4-3-7-7-2)
是用于识别基板型BGA(FBGA)
※1
焊球的照明。从球的横向进行照明(通常为蓝色)。
此外，侧面照明有通常的蓝色侧面照明(上下层)和红色侧面照明(上下层)
※2
，但蓝色侧面
照明和红色侧面照明不能同时亮灯。
※1 基板型BGA： 为一般的BGA，球体明亮，背景为暗色。
与此相反，背景颜色明亮的BGA被称为陶瓷型BGA。
※2 红色侧面照明： 对基板型BGA(FBGA)的背景 (保护层和插入件)使用蓝色材料的元件，
在蓝色侧面照明、背景发光时使用此照明。
4-105
第 1 部 基本篇 第 4 章 制作生产程序

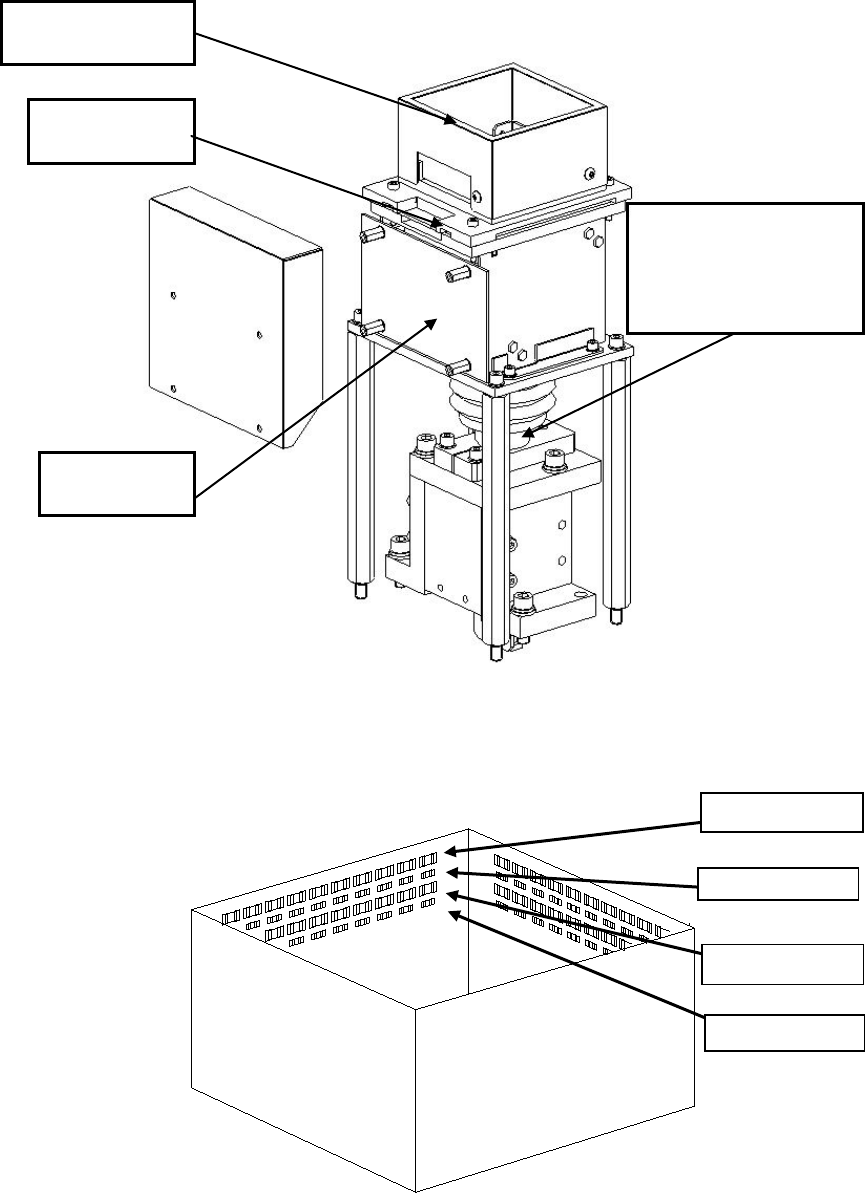

图 4-3-7-7-1 VCS 单元
图 4-3-7-7-2 侧面照明单元
下方照明
侧面照明(4 方向)
同轴照明
・标准用摄像机镜头
・高分辨率 摄
像
（选购项）
侧面照明蓝色（１层）
侧面照明红色（１层）
侧面照明蓝色（
2
层）
侧面照明红色（
2
层）
4-106
第 1 部 基本篇 第 4 章 制作生产程序
4-3-8 数据完成状态
检查数据的完成状态。若未完成则不能进行优化。
从菜单栏中单击“数据”/“数据完成状态”，显示如下画面。

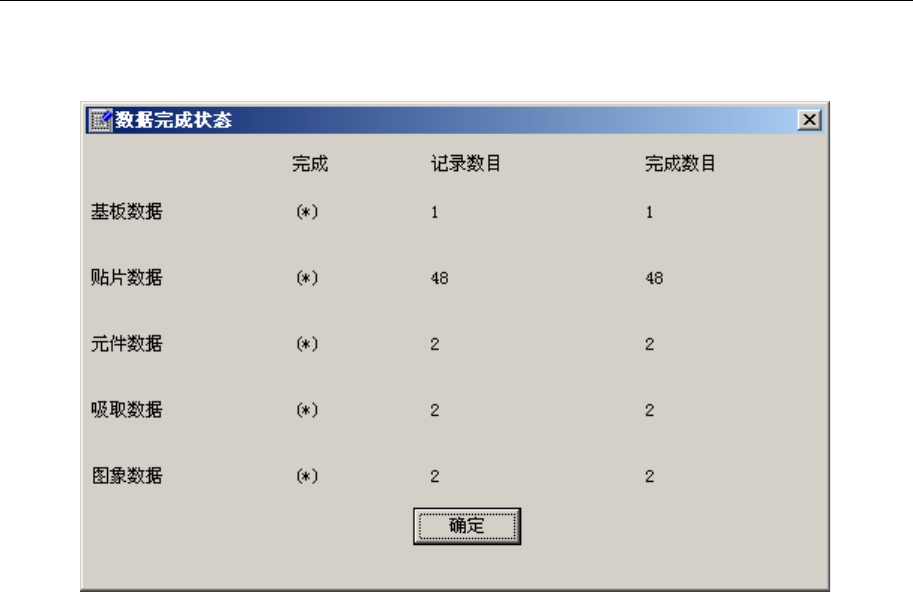

图 4-3-8-1 数据完成状态
如果记录数目和完成数目一致，则表示数据已完成，在完成的“( )”中显示“*”。
另外,“吸取数据”及记录数目为0的项目，即使不显示“*”，也被看作完成。
当有未完成的项目时，请完成该项目。
