第 1 部 基本篇 第 4 章 制作生产程序 3) 关于进行测量时的各项动作 ① 用于吸取的贴片头 可自动选择用于吸取的贴片头。 使用贴片头时 , 优先使用安装完的吸嘴， 以减少吸嘴的 更换次数。根据吸嘴的安装情况，每次测量时，吸取的贴片头可能不同。 ② 测量后放回元件 测量后的元件将被放回原来的位置或被废弃。如下 表所示，具体因包装方式而异。废 弃时，根据元件数据中“元件废弃”的设置，将元件废弃到指定的地点。 对于 1mm 以下的元件…
第 1 部 基本篇 第 4 章 制作生产程序
2)元件种类本身的测量项目限制
因元件数据的元件种类，测量项目会受到下列限制。
表 4-5-4-2-7 各元件种类的测量项目限制
N
o
.
元件种类
定中心
方式
测量项目
元件尺寸
吸取真空
压力
激光
高度
引脚
信息
纵横
高度
1 方形芯片
激光 ○ ○ ○ ○
2 方形芯片
（LED）
激光 ○ ○ ○ ○
3 圆筒形芯片
激光 ○ ○ ○ ○
4 铝电解电容
激光 ○ ○ ○
图像 ○ ○
5
SOT
激光
○
○
○
○
6 微调电容器
激光 ○ ○ ○
7
网络电阻
激光
○
○
○
8 SOP
激光 △ ○ ○ ○
图像
○*1
○
○
○*1
9 HSOP
激光 △ ○ ○ ○
图像
○*1
○
○
10 SOJ
激光 ○ ○ ○
图像
○
○
11 QFP
激光 △ ○ ○ ○
图像
○*1
○
○
○*1
12 GaAsFET
激光 ○ ○ ○
图像
○
○
13 PLCC(QFJ)
激光 ○ ○ ○
图像
○
○
14 PQFP(BQFP)
激光 △ ○ ○ ○
图像
○*1
○
○
○*1
15 TSOP
激光 △ ○ ○ ○
图像
○*1
○
○
○*1
16 TSOP2
激光 △ ○ ○ ○
图像
○*1
○
○
○*1
17 BGA
激光 ○ ○ ○
图像
○
○
18
FBGA
图像 ○ ○
19 QFN
激光
○
○
○
图像 ○ ○
20
外形识别元件
图像
○
○
21
通用图像元件
图像 ○ ○
22 单向引脚连接器
激光
○
○
○
○*2
图像 ○ ○
○*1,*2
23 双向引脚连接器
激光 △ ○ ○ ○ ○*2
图像
○*1
○
○
○*1,*2
24 Z 引脚连接器
激光 ○ ○ ○
图像
○
○
25
扩展引脚连接器
图像 ○ ○
26 J 引脚插座
激光
○
○
○
图像 ○ ○
27 鸥翼形插座
激光
○
○
○
图像 ○ ○
28 带减震器的插座
激光
○
○
○
图像 ○ ○
29
其他元件
激光
○
○
○
*1 仅限于每1列引脚在7根以上的元件。(SOP 14Pin为可检测)
*2 由相同引脚形状构成，且引脚两端没有臂、金属零件的元件。
○：可以检测。 △：可利用定中心方式设定为“图像”所得的检测结果。
引脚信息,取决于被检测元件的引脚条件，有时可能无法检测。
检测功能的对象限于元件外形尺寸□33.5mm以下的元件。
4-183
第 1 部 基本篇 第 4 章 制作生产程序
3)关于进行测量时的各项动作
① 用于吸取的贴片头
可自动选择用于吸取的贴片头。使用贴片头时,优先使用安装完的吸嘴，以减少吸嘴的
更换次数。根据吸嘴的安装情况，每次测量时，吸取的贴片头可能不同。
② 测量后放回元件
测量后的元件将被放回原来的位置或被废弃。如下表所示，具体因包装方式而异。废
弃时，根据元件数据中“元件废弃”的设置，将元件废弃到指定的地点。
对于1mm以下的元件，在放回时可能会出现元件直立或元件倒置，请根据询问选择动作。
表 4-5-4-2-8 元件放回/废弃条件
包装方式 条件 1 条件 2 放回 废弃
带状
外形尺寸短边 1mm 以下 询问*1
外形尺寸短边 1mm 以上 ○ ○
散装
外形尺寸短边 1mm 以下 询问*1
外形尺寸短边 1mm 以上 ○ ○
托架 ○ ○
管状 － ○
*1
显示信息，选择是将元件放回还是废弃。连续测量时，在开始前询问。
③ 选择用于吸取的供给装置
如果同一元件有多个供给装置(吸取数据)，初始值时，从最初输入的数据中吸取元件。
仅单独测量可根据需要改变供给装置。
④ 改变吸取坐标
无法顺利吸取时，可用手动输入或使用示教按钮或者HOD设备进行坐标示教，改变吸取
坐标。
⑤ 手动吸取
当没有吸取数据时，可用手动将元件安装到吸嘴上。此时，不能输入吸取坐标。也不
能操作送料器。
4-184
第 1 部 基本篇 第 4 章 制作生产程序
（3）测量操作
1)单独测量
只对选择的元件进行测量。
① 设置单独测量的条件
从菜单栏中选择“机器操作”/“测量”/“单独”后，即显示如下画面。

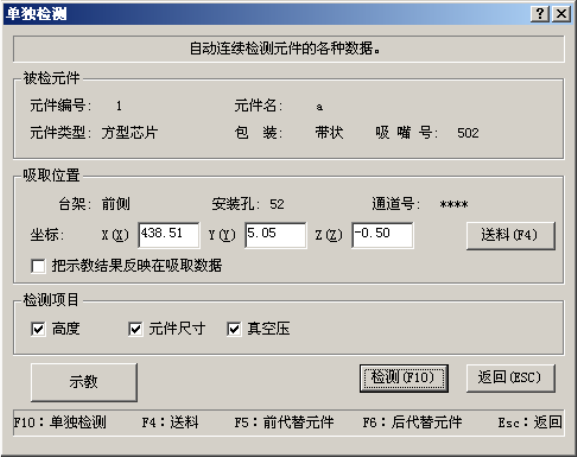

图 4-5-4-2-1 设置单独测量条件
a) 被检元件
显示被检元件的内容。
b) 吸取位置
显示吸取元件的吸取位置的内容。可改变前代替元件及下一替代元件的吸取位置。当
没有吸取数据时，不显示各项目，也不能进行吸取位置的变更、顶推送料器和示教。
● 送料
顶推一下送料器，供给元件。
● 把示教结果反映在吸取数据
选择是否将示教的结果反映到吸取数据中。不勾选此项时，坐标仅适用于此次吸取时。
4-185
