第 1 部 基本编 第 1 章 设备概要 1-2-5 印刷基板规格 （ 1 ） 基板条件 基板规格 基板尺寸 最小 (X) 50mm x (Y) 50mm 最大 （ X ） 410mm x （ Y ） 250 mm （传送 1 次时） （ X ） 800mm x （ Y ） 250 mm （传送 2 次时） （注 1 ） 基板厚度 最小 0.4 mm 最大 4.0 mm 最大允许重量 2000g 弯翘允许值 每 5 0mm 允许在 0.…
第 1 部 基本编 第 1 章 设备概要
元件名、形状、元件类型
激光识别
图像识别（注 3）
元件名 元件类型 引脚间距/（尺寸） 元件尺寸 标准摄像机
高分辨率
摄像机
（选购项）
外形识别元件 外形识别元件
超过□24mm
□33.5mm 以下
○ ○
超过□20mm
□24mm 以下
○
（注 4）
○ ○
□20mm 以下 ○ ○ ○
通用图像元件 通用图像元件
引脚元件：间距 0.5mm
以上。
（引脚宽度：0.22mm
以上）
超过□24mm
□33.5mm 以下
○
超过□20mm
□24mm 以下
○ ○
□20mm 以下 ○ ○
引脚元件：间距 0.3mm
以上。
（引脚宽度：0.11mm
以上）
超过□24mm
□33.5mm 以下
超过□20mm
□24mm 以下
○
□20mm 以下 ○
□15.5mm 以下 ○
球元件：间距 1.0mm 以上。
（球径：0.4mm
以上）
超过□24mm
□33.5mm 以下
○
超过□20mm
□24mm 以下
○ ○
□20mm 以下 ○ ○
球元件：间距 0.25mm
以上。
（球径：0.1mm 以上）
超过□24mm
□33.5mm 以下
超过□20mm
□24mm 以下
○
□20mm 以下 ○
□15.5mm 以下 ○
注 1. 对于类似 QFP 等对各个引脚间距有具体规定的元件，除表里记载的间距之外，也
可识别。只要是从最小值到最大值之间的值，均可识别。但若最小值为 0.4mm 时，
应从 0.38mm 开始。
注 2. 0603 元件的贴片条件是按顺序吸取（不能同时吸取）。
注 3. 不能分割识别。
注 4. 不同的吸嘴，元件尺寸也不同。1,2,5,6 吸嘴可适用□20mm；3,4 吸嘴可适
用到最大□33.5mm。
1-24
第 1 部 基本编 第 1 章 设备概要

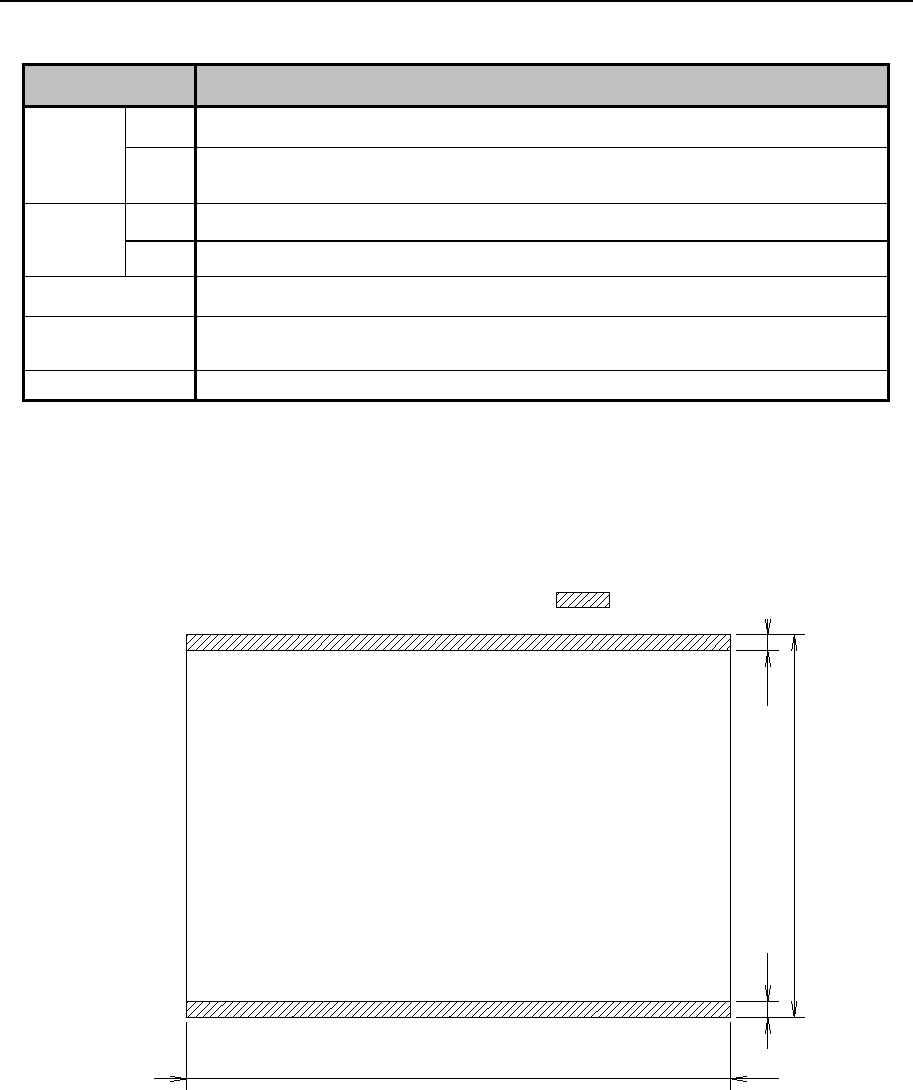

1-2-5 印刷基板规格
（1） 基板条件
基板规格
基板尺寸
最小 (X) 50mm x (Y)50mm
最大
（X）410mm x（Y）250mm（传送 1 次时）
（X）800mm x（Y）250mm（传送 2 次时）（注 1）
基板厚度
最小 0.4mm
最大 4.0mm
最大允许重量
2000g
弯翘允许值
每 50mm 允许在 0.2mm 以下。上翘，下翘各在 1mm 以下(根据 JIS B 8461)
基板材质
纸酚、环氧玻璃
(X)：基板传送方向 (Y)：与基板传送垂直的方向
注1.使用选购项对应长尺寸基板时，X尺寸可扩展到800mm。
(2) 基板限制条件
1) 不可贴片的范围
图 1-2-5-1 基板上面不可贴片范围(基板上面图)
は搭載不可範囲
3 mm
3 mm
50～250mm
50～410（800）mm
为不可贴片范围
1-25
第 1 部 基本编 第 1 章 设备概要
はサポートピン設置不可範囲
15mm
50mm
4m m
4m m
0～110mm
調整範囲
基板搬送方向
50～250mm
6mm
410mm
～410mm
15mm
50mm
410mmより大きい～800mm
6mm
6mm

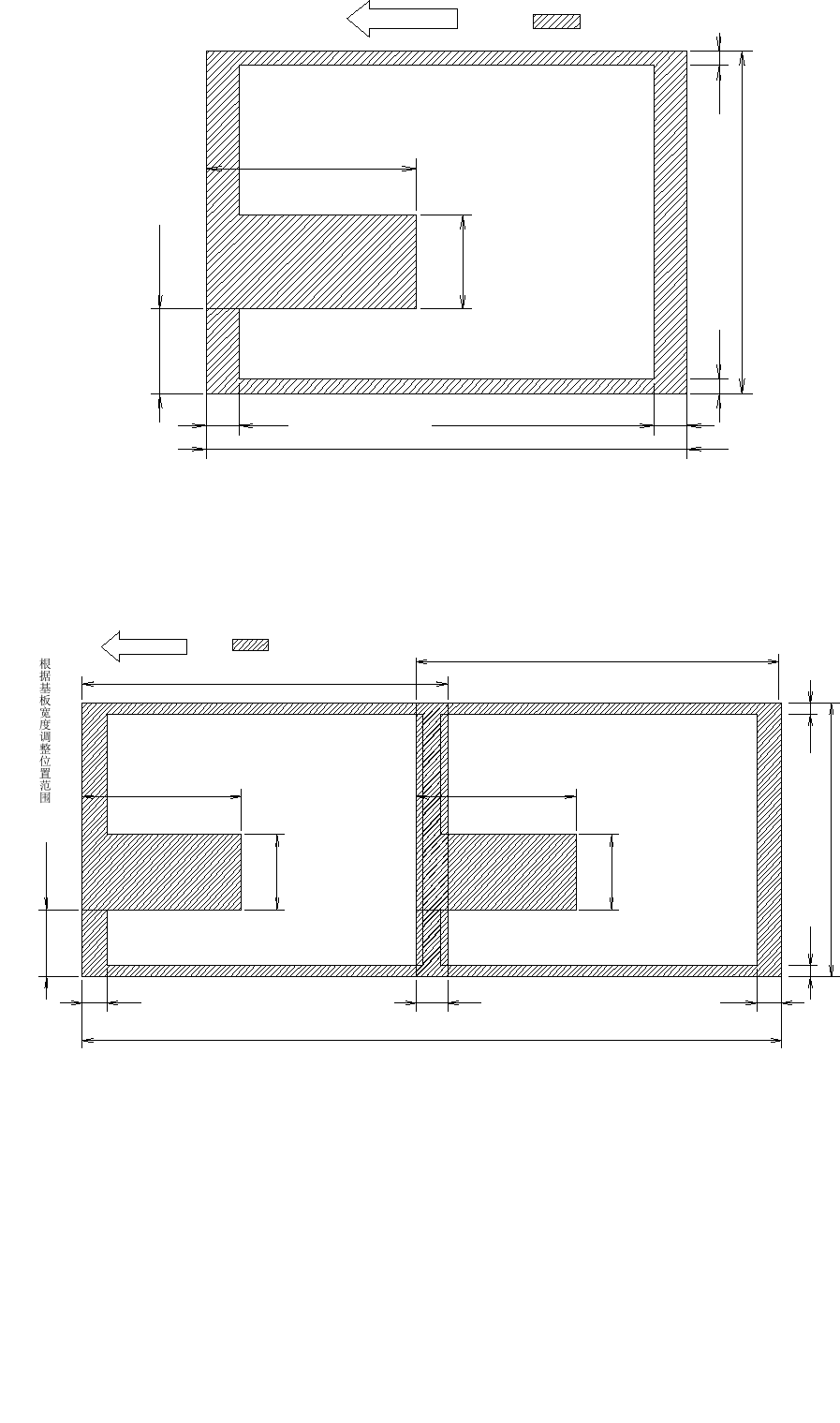

2）支撑销不可设置范围
はサポートピン設置不可範囲
50～250mm
50～410mm
15mm
50mm
6mm 基板サイズ400mm以上の時 6mm
4mm
4mm
0～110mm
基板幅による位置調整範囲
基板搬送方向
图 1-2-5-2 支撑销不可设置范围（基板下面图）-基板尺寸 X 方向：410mm 以下时
图 1-2-5-3 支撑销不可设置范围（基板下面图）- 基板尺寸 X 方向：大于 410mm 时
为支撑销不可设置范围
基板尺寸 400mm 以上时为 6mm
按照基板宽度
调整位置范围
为支撑销不可设置范围
为支撑销不可设置范围
大于 410mm～ 500mm
