第 1 部 基本篇 第 4 章 制作生产程序
范围检查
在如下的时间段内，对贴片位置是否在基板内(单板基板时)，或是否在电路内(多
电路板时)进行检查。
① 输入数据时
在输入贴片位置 X 或 Y 时，或分别对其进行了改变时，进行范围检查。

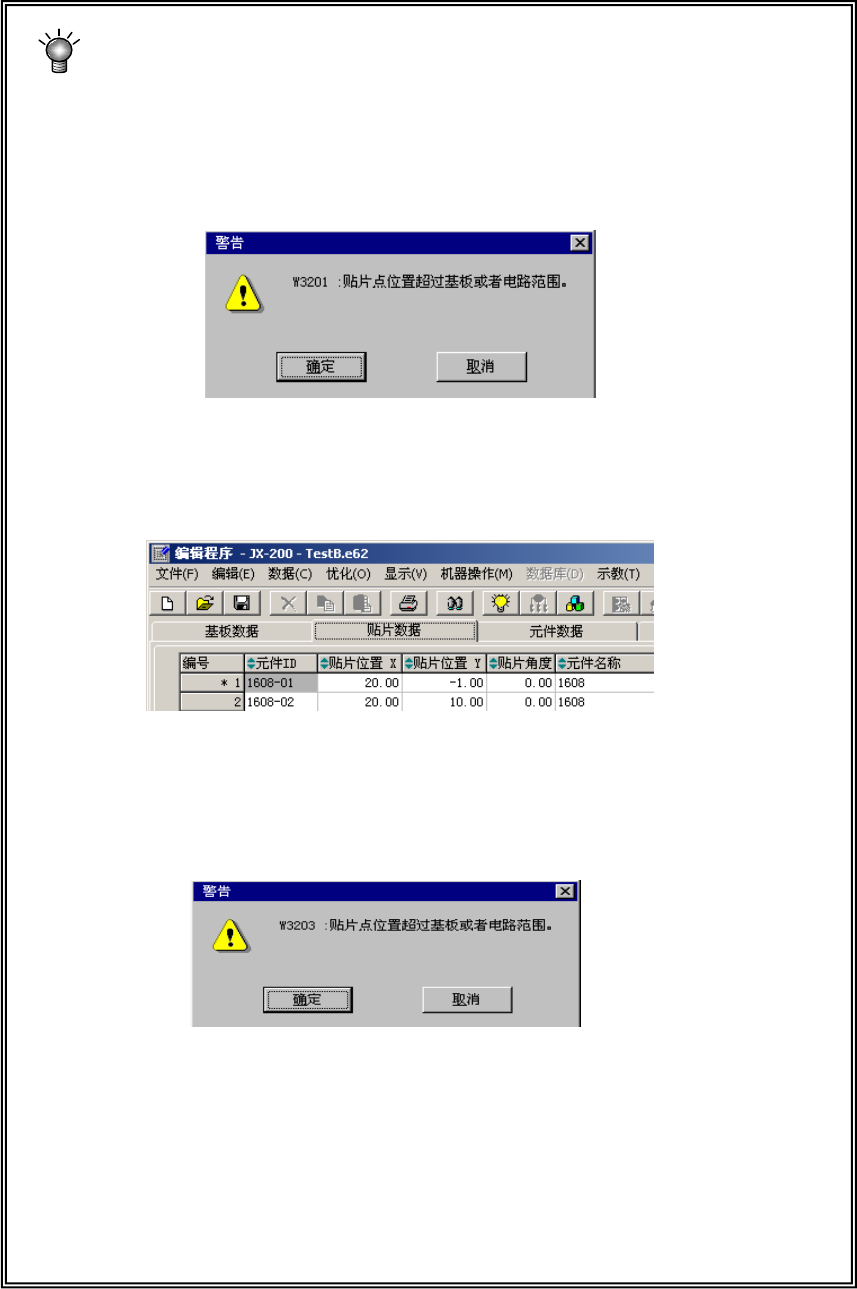

出错时，将显示如下的警告信息。
● 确定=>确定输入数据，在贴片数据编号的左侧带有“*”标记的为超范围标
记(参见下图)。如果输入的是范围内的值，则标记消失。
● 取消=>输入的数据无效，返回数据输入状态。
② 切换数据时
切换数据(选择元件数据等)时，进行范围检查。
出错时，将显示如下的警告信息。
● 确定=>继续进行数据切换
● 取消=>停止数据切换
※ 发生范围检查错误时，
先对
“贴片数据”进行确认，如果没有问题，请确认各“基
板数据”的输入值。
(特别是基板设计偏移量、首电路位置、电路设计偏移量、电路配置的各坐标)
4-41
第 1 部 基本篇 第 4 章 制作生产程序
4-3-5 元件数据
“元件数据”是对在“贴片数据”输入的“元件名称”，输入有关的详细信息数据。
因此，需要制作在“贴片数据”输入的所有元件名称的数据。
4-3-5-1 元件数据画面的显示
元件数据的输入画面，有表格显示和列表显示2种形式。
列表显示画面是将多个元件数据的概要以列表的形式显示在画面中。在列表显示画面中，
不能输入数据，但可查看数据的完成情况。

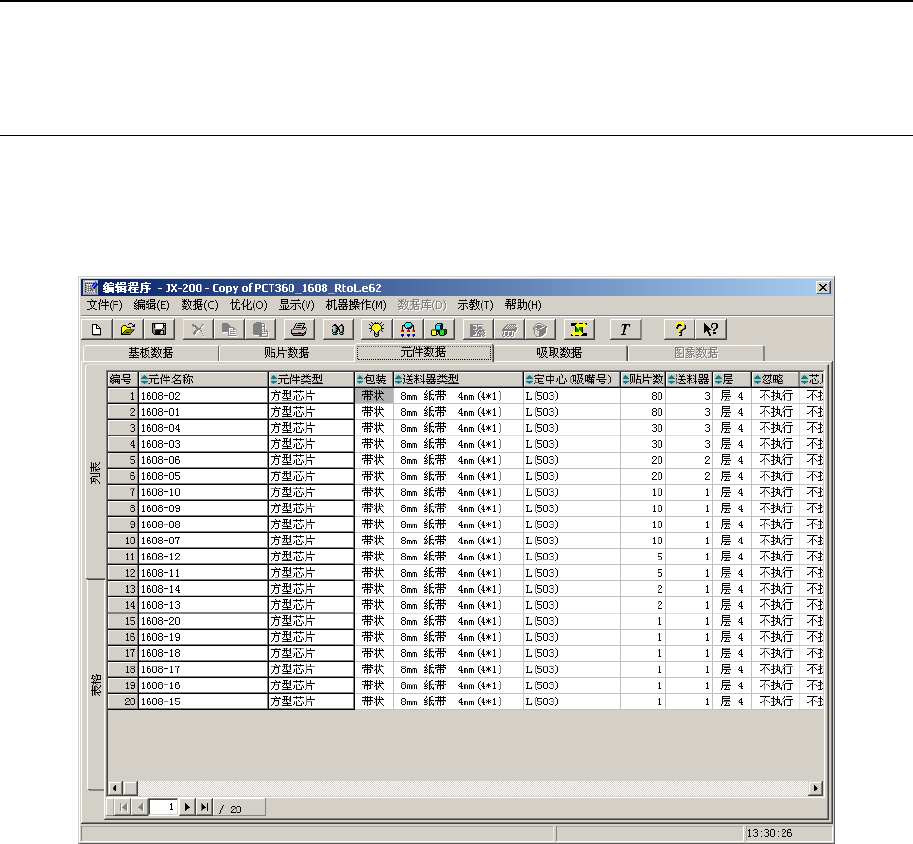

图 4-3-5-1-1 贴片数据列表画面
4-42
第 1 部 基本篇 第 4 章 制作生产程序
从列表画面中选择元件名(双击)后，将显示所选择元件数据的表格画面，可进行元件数据
的制作和编辑。
表格显示画面由基本部分与包装方式、定中心、附加信息、详述、检查部分构成，1个元件
数据显示为一个画面。
表格与列表画面的切换标签
如选择包装方式，则显示该项目。
此处的选择项目的内容显示在下面的区域内。
图 4-3-5-1-2 元件数据表格画面
※ 键盘操作
项目间的移动使用 TAB 键，换页时使用“PageUp”或“PageDown”键。
4-43
