第 2 部 功能详细编 第 7 章 手动控制
2) 交换吸嘴
更换吸嘴。
·选中控制项目的“交换吸嘴”时，可用“运行(E)”按钮，或按下“F3”键来进行控
制。
·指定的贴片头上带着吸嘴时，应先将吸嘴放回ATC后，再取出指定的吸嘴。
◇ 选择更换吸嘴后，会显示下图的 ATC 编号选择画面。
选择“全部选择”按钮为：所有可选择的 ATC 全部选中。
选择“全部取消”按钮为：取消所有的 ATC 选择。
用按钮选择要更换吸嘴的 ATC 编号，按下“OK”按钮，即可更换选中的 ATC 编号的吸
嘴。
图 7-4-5-1-2 选择 ATC 编号
吸嘴被正常安装后，会在“状态”的 ATC 编号上出现贴片头标记(“L1”、 … 、“ L6”)。
·在ATC编号下方显示吸嘴编号。
·在控制结束时更新状态显示。
在吸嘴更换过程中按下<STOP>开关时，会显示询问要求确认是否中断。
选择“是”为结束。
选择“否”为继续。
3) 放回吸嘴
将吸嘴放回到ATC。
选中控制项目的“放回吸嘴”时，用“执行(E)”按钮，或按 “F3”键进行控制。
(4)状态显示
在控制结束时会显示各单元的状态。
7-29
第 2 部 功能详细编 第 7 章 手动控制
7-4-5-2 信号灯控制
从菜单栏中选择“控制”/“其他”/“信号灯控制(S)”，则显示如下的信号灯控制画面。

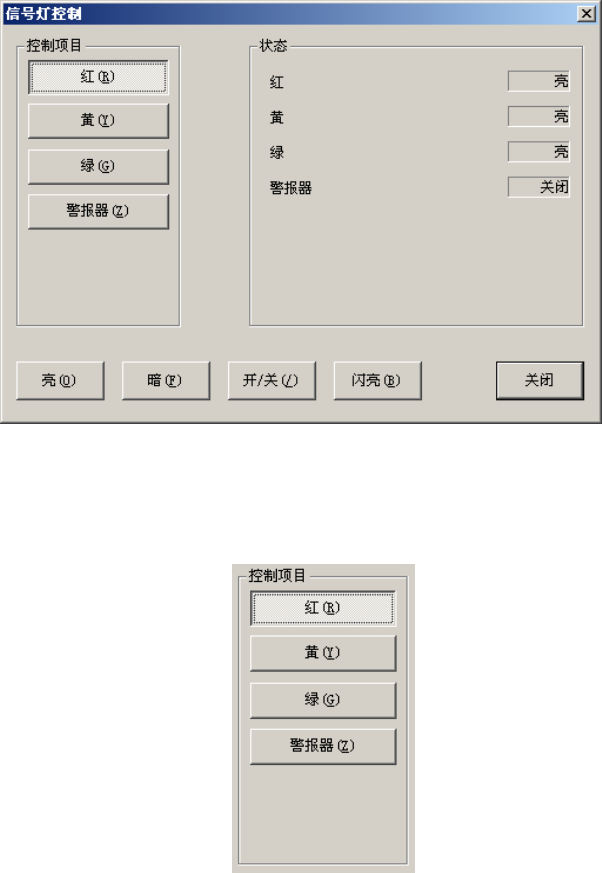

图 7-4-5-2-1 信号灯控制
(1) 控制项目
用按钮来选择控制项目。
图 7-4-5-2-2 控制项目
(2) 控制按钮
用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
选择控制项目后，再选择“亮(O)”按钮、“暗(F)”按钮、“开/关(／)”按钮、“闪亮(B)”
或按下“F3”键、“F4”键、“F5”键来进行控制。
当蜂鸣器被选中时，按“ON(O)”、“OFF(F)”、“ON/OFF(／)”按钮来进行控制。
(3) 状态显示
在控制结束时会显示各单元的状态。
7-30
第 2 部 功能详细编 第 7 章 手动控制
7-4-5-3 校准台控制
从菜单栏中选择“控制”/“其他”/“校准台控制”，则显示如下的校准台控制画面。

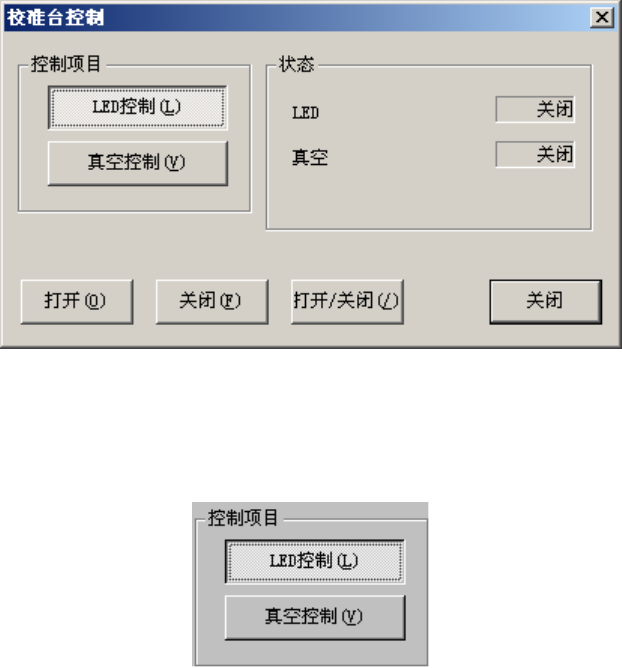

图 7-4-5-3-1 校准台控制
(1) 控制项目
用按钮来选择控制项目。
图 7-4-5-3-2 控制项目
(2) 控制按钮
控制LED与真空的ON/OFF。
用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
·选择控制项目后，再选择“打开(O)”按钮、“关闭(F)”按钮、“打开/关闭(／)”按钮
或按“F3”键、“F4”键、“F5”键来进行控制。
(3) 状态显示
在控制结束时会显示各单元的状态。
7-31
