第 2 部 功能详细编 第 7 章 手动控制
(6) Z 轴移动
将选择的贴片头，移动到所选的位置。
可把选择的贴片头移动到标准位置，也可向任意坐标移动。
标准位置有:激光高度、等待位置、XY轴移动高度、VCS高度。
从弹出菜单选择移动目标位置后，所选的贴片头将移动。
移动到任意坐标时，显示Z轴上任意坐标移动画面。

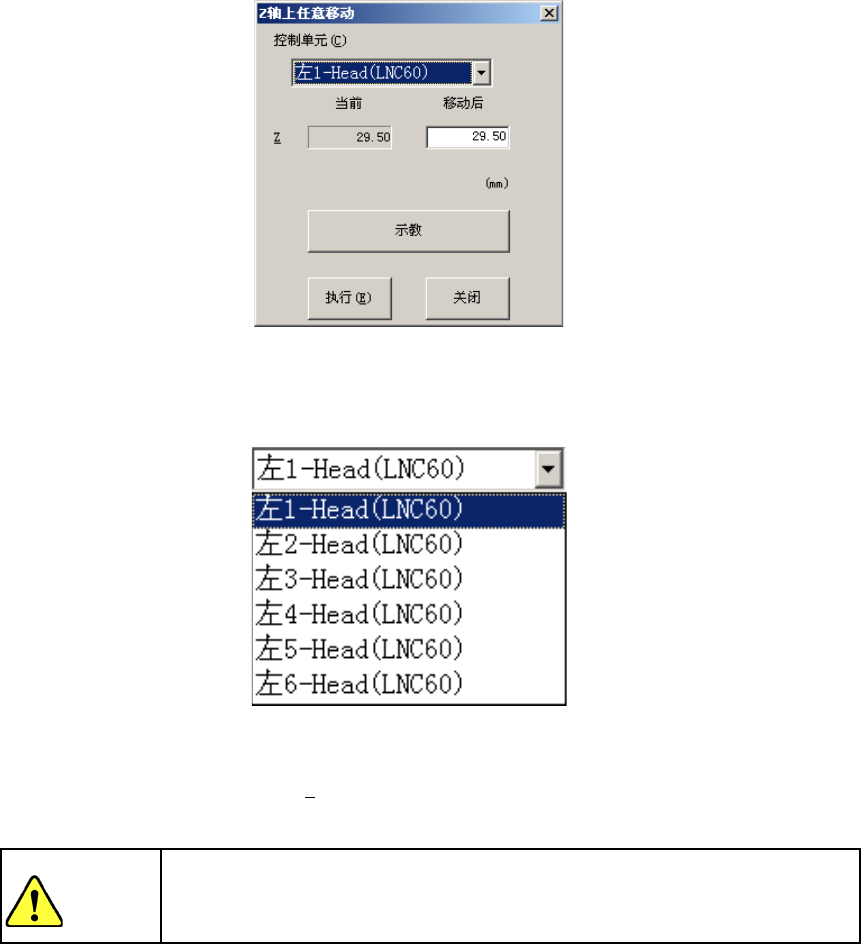

图 7-3-5 Z 任意坐标移动对话框
通过组合框选择控制对象单元
点击▼标记或按“Alt”+“↓”键，则显示如下一览表。
图 7-3-6 机种类别控制单元显示说明
输入移动目标坐标后，按“执行(E)”按钮，或按“F3”键，则所选的贴片头将移动。
在执行移动前，请确认在移动目标的坐标上没有妨碍贴片头的物体。
不经过确认而执行时，可能会损坏贴片头等。
注意
7-7
第 2 部 功能详细编 第 7 章 手动控制
（7）
θ
轴移动
将选中的贴片头旋转到所选择的角度。

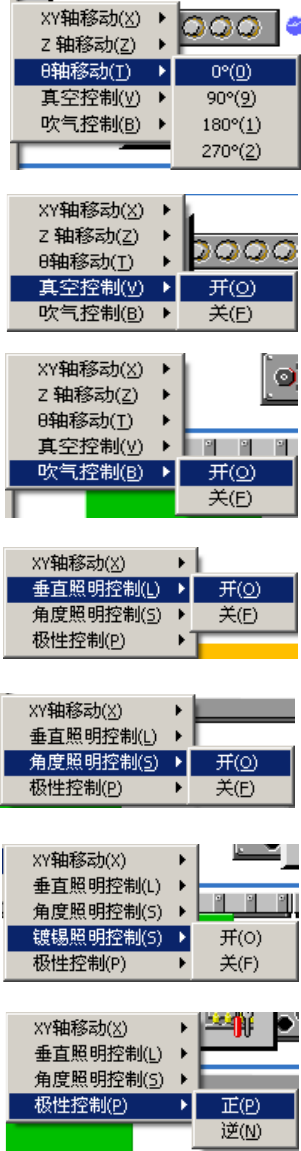

(8) 真空控制
选中贴片头，操作“真空控制”的开、关。
(9)吹气控制
选中贴片头，操作“吹气控制”的开、关。
(10)垂直照明控制
操作OCC 照明的开、关。
(11)角度照明控制
操作OCC 照明的开、关。
(12)镀锡照明控制（仅限 JX-100 LED）
操作OCC照明的“开”、“关”
(13)极性控制
操作OCC的正、逆“极性控制”
7-8
第 2 部 功能详细编 第 7 章 手动控制
7-4 控制
7-4-1 Head
Head项目包括“Head控制”、“控制Head设备”、“激光控制”。
图 7-4-1-1 Head 菜单
①
Head 控制：
可移动贴片头的各轴。
②
控制 Head 设备：
可控制“OCC”、“坏板标记传感器”、“HMS”。
③
激光控制：
可进行激光的检查等。
7-4-1-1 Head 控制
从菜单栏中选择“控制（C）”→“Head(H)”→“Head控制(H)”或选择命令按钮的“Hea
d控制(H)”，则显示如下的控制画面。

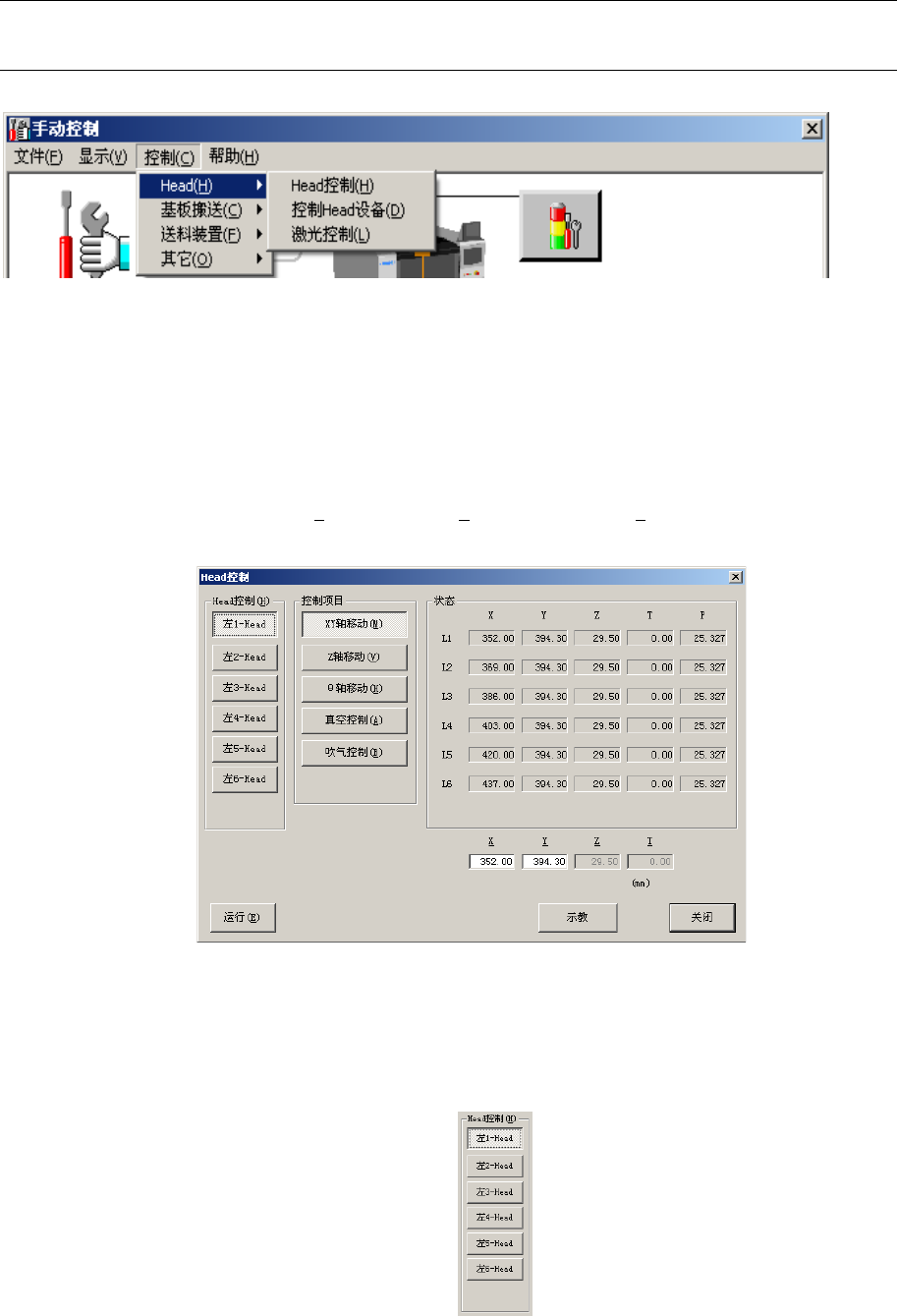

图 7-4-1-1-1 Head 控制
(1) Head 控制
选择控制对象贴片头，按下按钮。
不受机器设置的“使用单元”设置的影响。(也可选择不使用的单元)
