第 1 部 基本编 第 1 章 设备概要 1-2-1-3 贴片头单元的构成 贴片头由检测元件的位 置偏移、角度偏移的 LNC60 传感器以及可进 行上下驱动与旋转的 Z 滑 动轴构成。本机由以下结构组成。 ① 吸嘴外轴 ④ Z 滑动轴 ⑦ 贴片头上升汽缸 ② LNC60 传感器 ⑤ θ 轴马达 ③ Z 轴马达 ⑥ 滚珠丝杠 图 1-2-1-7 贴片头单元图 ② ③ ⑤ ⑦ ⑥ ①④ 1-8
第 1 部 基本编 第 1 章 设备概要
1-2-1-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有2个供料器台，供给方式因元件的包装方式(带式、
散件、管式、托盘)而不同。
带式元件(芯片元件)及管式元件使用安装在供料器台架上的带状供料器、散装供料器、管
状供料器来供给。
托盘元件由托盘支架供给。托盘支架可安装在后侧。
( )

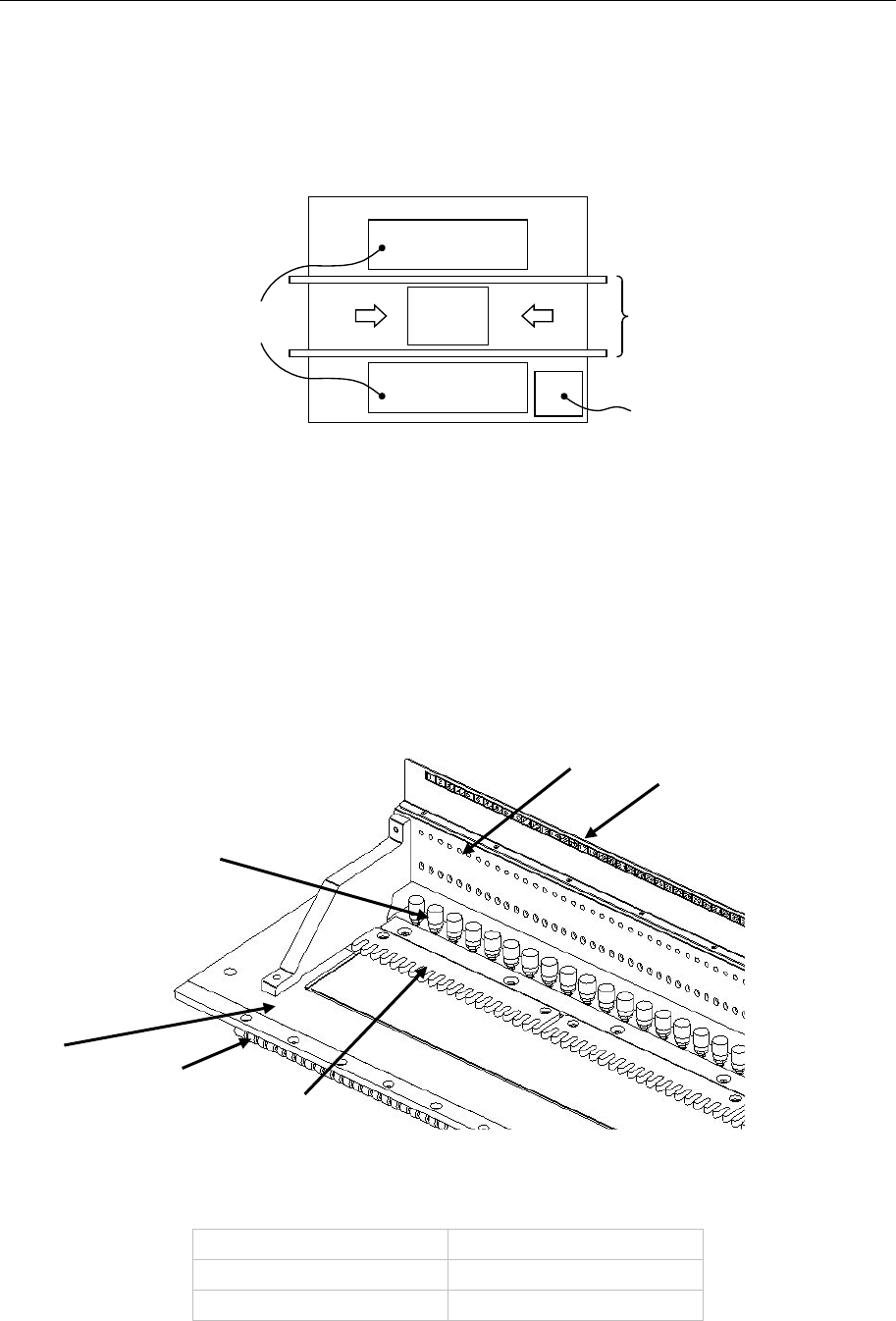

图 1-2-1-5 贴片机主机配置图
● 供料器台架各部分名称
用“安装板②”、“锁定轴④”，对装载封装式元件的带式元件、装载在管内的管式元件
的带状供料器、散装供料器、管状供料器进行定位，并固定。
元件的传送由“驱动汽缸⑤”来驱动。
安装各供料器的位置请参照“位置标签⑥”。
图 1-2-1-6 供料器台架
① 供料器台架 ④ 锁定轴
② 安装板 ⑤ 驱动汽缸
③ 安装板 B ⑥ 位置标签
供料器台
基板传送部分
后侧
基板
前侧
图像监视器
①
④
②
⑤
⑥
③
1-7
第 1 部 基本编 第 1 章 设备概要

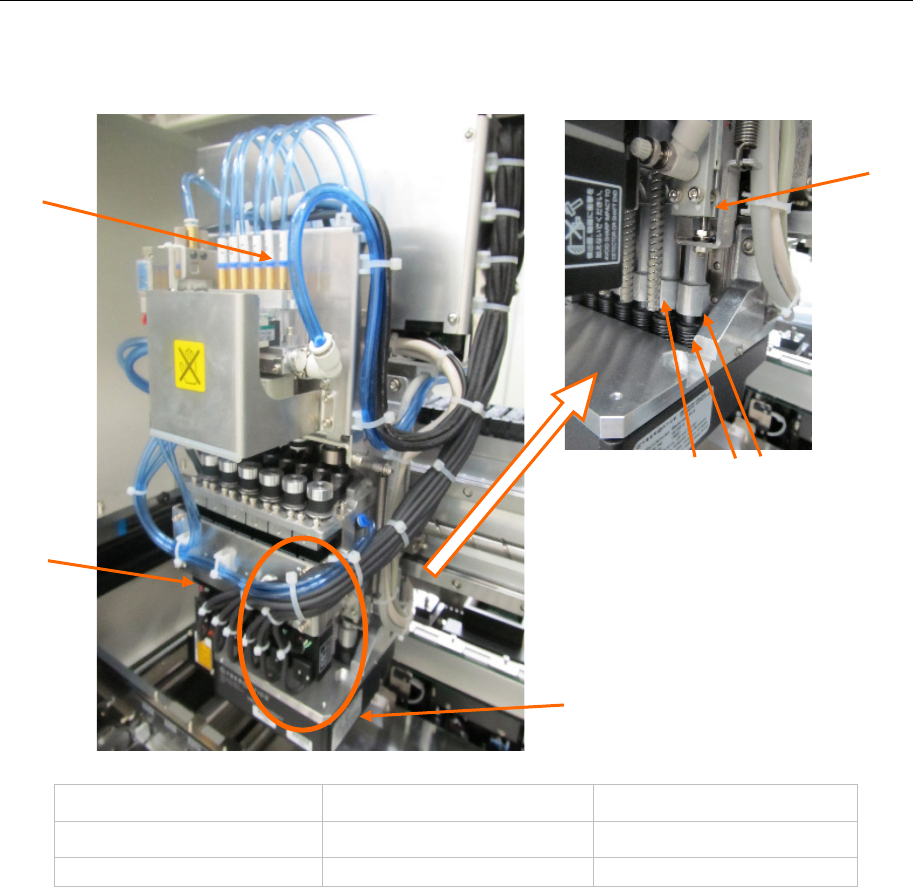

1-2-1-3 贴片头单元的构成
贴片头由检测元件的位置偏移、角度偏移的LNC60传感器以及可进行上下驱动与旋转的Z滑
动轴构成。本机由以下结构组成。
① 吸嘴外轴 ④ Z 滑动轴 ⑦ 贴片头上升汽缸
② LNC60 传感器 ⑤
θ
轴马达
③ Z 轴马达 ⑥ 滚珠丝杠
图 1-2-1-7 贴片头单元图
②
③
⑤
⑦
⑥
①④
1-8
第 1 部 基本编 第 1 章 设备概要

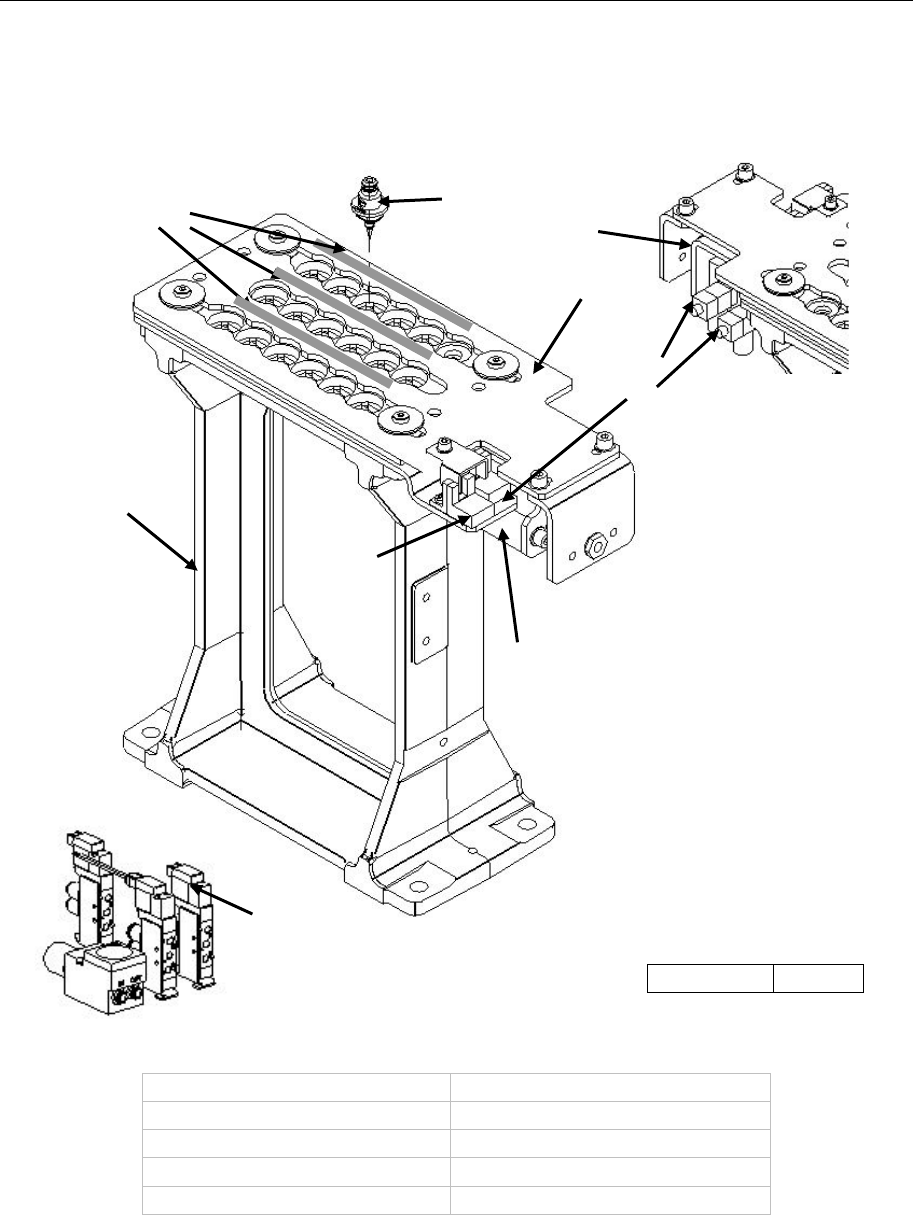

1-2-1-4 ATC 单元（Auto Tool Changer）的构成
由气缸④来开、关滑动板②，保管并装卸吸嘴⑧。
滑动板②的开、关，由ATC OPEN（打开）传感器⑥、ATC CLOSE（关闭）传感器⑦来检测，
开、关的速度由速度控器⑤来调整。
图 1-2-1-8 ATC 单元
① ATC 基座 ⑥ ATC OPEN 传感器
② 滑动板 ⑦ ATC CLOSE 传感器
③ ATC 板 ⑧ 吸嘴
④ 空气汽缸 ⑨ 5 接口切换电磁阀
⑤ 速度控制器 ⑩ ATC 编号
ATC
编号
1～18
⑨
①
②
③
④
⑤
⑥
⑦
⑧
⑩
1-9
