第 1 部 基本篇 第 3 章 维护
控制印刷基板传送方向的 “固定挡块（挡销）” 的端部，安装有“挡片①”。 “挡片①”因
与基板摩擦会有磨损。
1) 挡片出现磨损、表面涂层剥离、基板定心不稳等现象时，请更换挡片。
1. 拧松螺丝②，更换挡片①。
2. 一定要按照下图（Ｃ）所示方向，安装挡片①。
检查项目
3-2-9 挡片
实施频度 ：每周
检查内容
检查挡片的磨损、破损
更换 更换挡片 使用工具 ：螺丝刀 更换标准 ：2 年
挡块单元详细图
停止传感器
传送方向
IN 传感器
OUT 传感器
挡块单元
②螺丝：品目号
SM1030401SE
①挡片：品目号
E2233725000
3-10
第 1 部 基本篇 第 3 章 维护
请确认各个插头的连接确实无误。（键盘、HOD 等）
检查项目
3-2-10 电缆、插头
实施频度 ：每天
检查内容 检查确认电缆、插头的连接情况
・绝对不要在不同电压规格下使用。
・接通 电源时，请确认装置
・接通 电源时，请确认无人在进行装置内部的作业。
・接通 电源
的物体（调整工具等）。
・供气 时，必须先切断电源。
注意
警告
为防止触电等重伤事故，请关闭总电源。
总电源开关是指安装在建筑物的电源开关，不是指主机上的开关。
HOD
键盘
鼠标
3-11
第 1 部 基本篇 第 3 章 维护

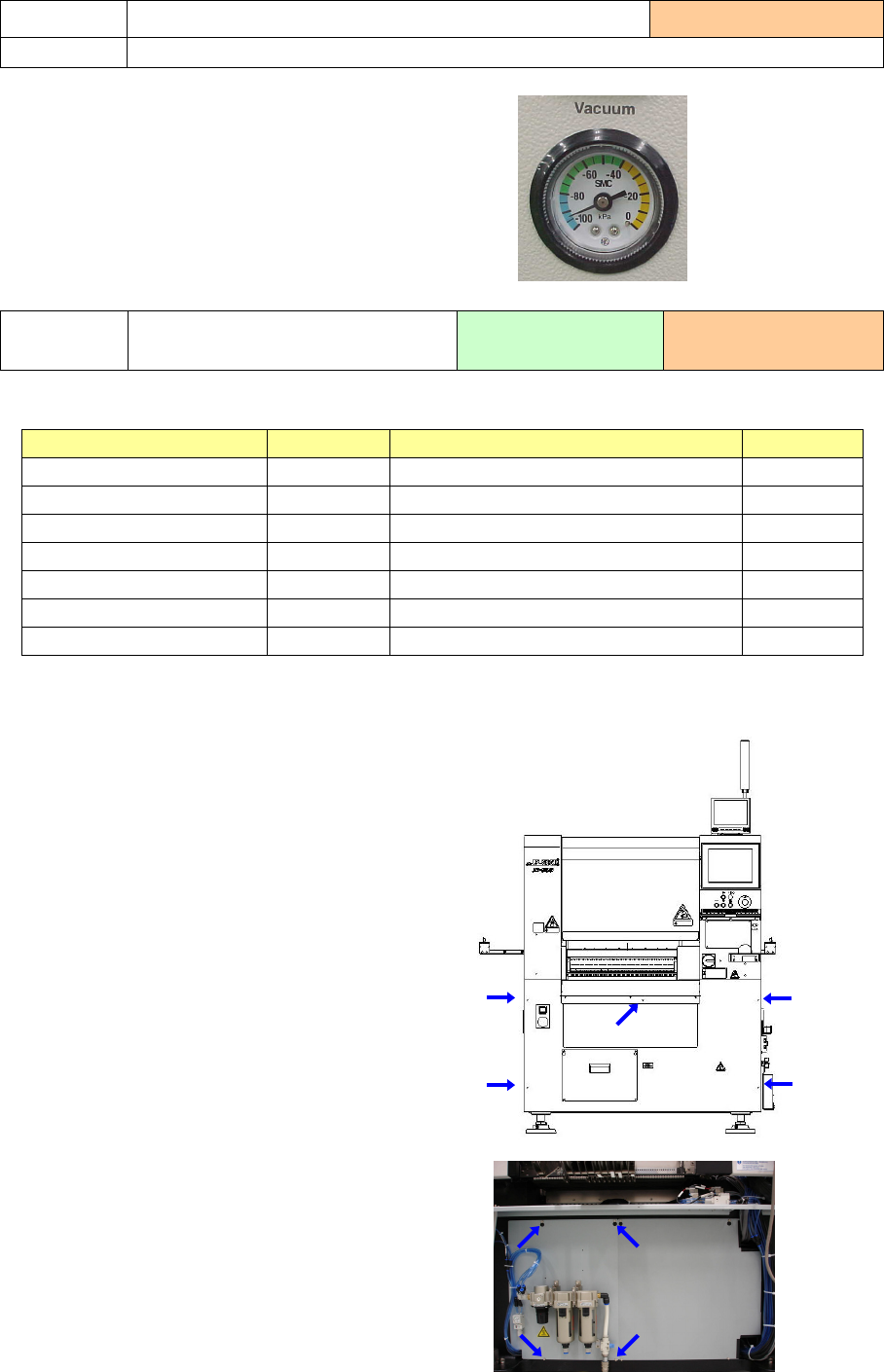

1） 在压力表上确认压力为 –90 ～ -100kPa。
压力较低时，需要更换消耗零件。
下列部件的耗损，可能导致压力降低。
<消耗部件表> 更换部件组品号：40099554
检查部位 使用数量 检查内容 检查方法
皮碗式密封件 2 有无异常磨损、硬化、龟裂等 目检
吸气阀 2 有无变形、硬化、缺损 目检
排气阀 2 有无变形、硬化、缺损 目检
O 环 S-67 2 有无变形、磨损、硬化、龟裂等 目检
O 环 P-10 4 有无变形、磨损、硬化、龟裂等 目检
密封垫圈 2 有无变形、硬化、龟裂等 目检
吸气阀防干扰橡胶 2 有无裂痕、硬化 目检
需要更换下述时，请另行购买。
・真空黄油 货号：40119551
在 O 环 P-10 上涂抹黄油。
・螺钉松动防止剂 NK-4 货号：40119552
在拧紧固定器时（更换碗形密封垫圈、
防止吸气阀碰触胶垫）需要。
○更换准备
1) 请确认真空泵没有运行。
※真空泵运行后泵内部会发热，
必须停止，放置约 30 分钟，
确认泵已经冷却后，
才可开始进行更换、清扫作业。
2) 请拆下主体正面的外罩。
3) 请拆下有调节器的面板盖子。
检查项目
3-2-11 真空泵压力
实施频度 ：每天
检查内容 确认真空压力
检查·更换 真空泵部件的检查·更换
使用工具 ：
六角扳手、螺丝刀
更换频度 ：9 个月
