第 2 部 功能详解篇 第 12 章 通用图像
12-3-3 编辑通用元件数据
当元件要素组画面中显示“元件查看器”时，则可在不关闭“元件查看器”画面的情况下
编辑元件要素组画面。
数据编辑完成后，点击“元件查看器”按钮，则已编辑的内容被反映在“元件查看器”中。

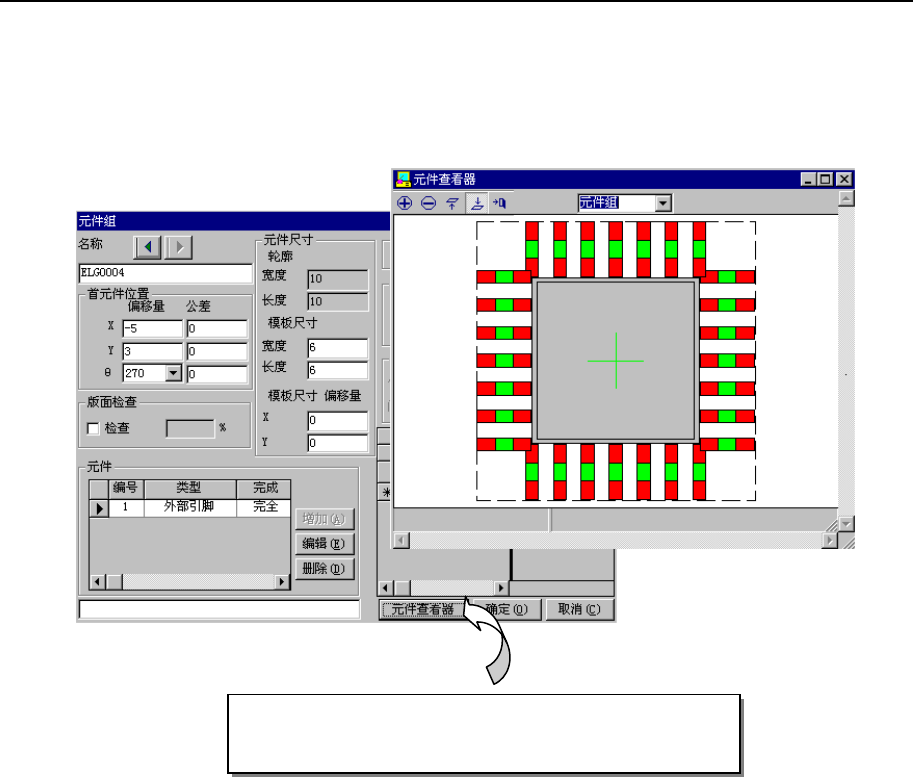

图 12-3-3-1 在元件要素组画面中的数据编辑
数据编辑完成后，点击“元件查看器”按钮，则已编
辑的内容被反映在“元件查看器”中。
12-14
第 2 部 功能详解篇 第 12 章 通用图像
◇球：
为了在红色圆形(涂色)
中表现出立体感，在右
上部标有白色的点。
◇平面（焊盘）：
用绿色的圆形或正方形
来表示。
◇列：
用淡蓝色的圆形或正方
形来表示。
12-3-4 按元件要素类型区分“元件查看器”画面例

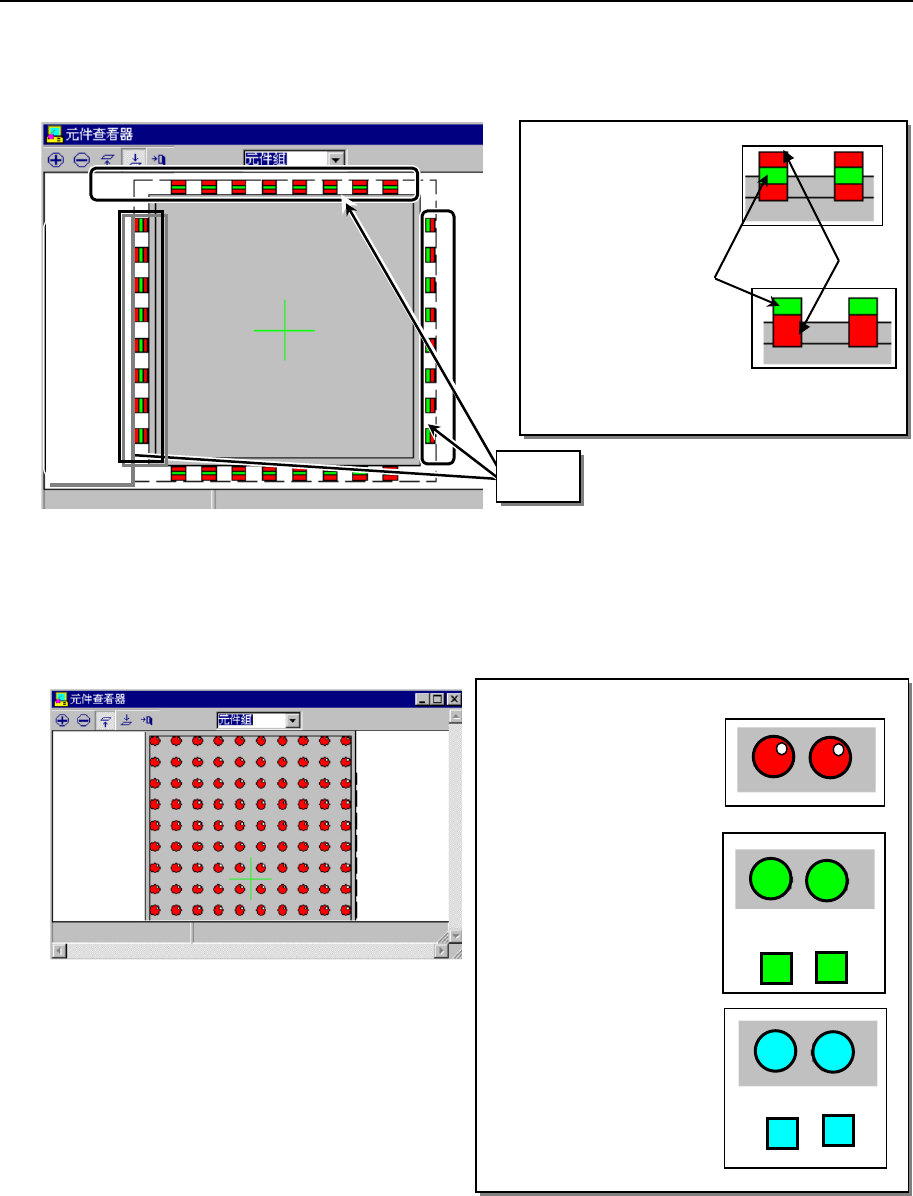

1) 外部引脚、内部引脚
图 12-3-4-1 外部引脚 元件要素画面显示例
2) 球、平面（焊盘）、列
球、平面（焊盘）、列采用各不相同的颜色显示。
图 12-3-4-2 球元件要素画面显示例
◇外部引脚：
红色长方形的
中心部分有绿色
的斑块。
◇内侧引脚：
红色长方形，
前端有绿色的斑块。
Or
Or
红色
绿色
引脚
12-15
第 2 部 功能详解篇 第 12 章 通用图像

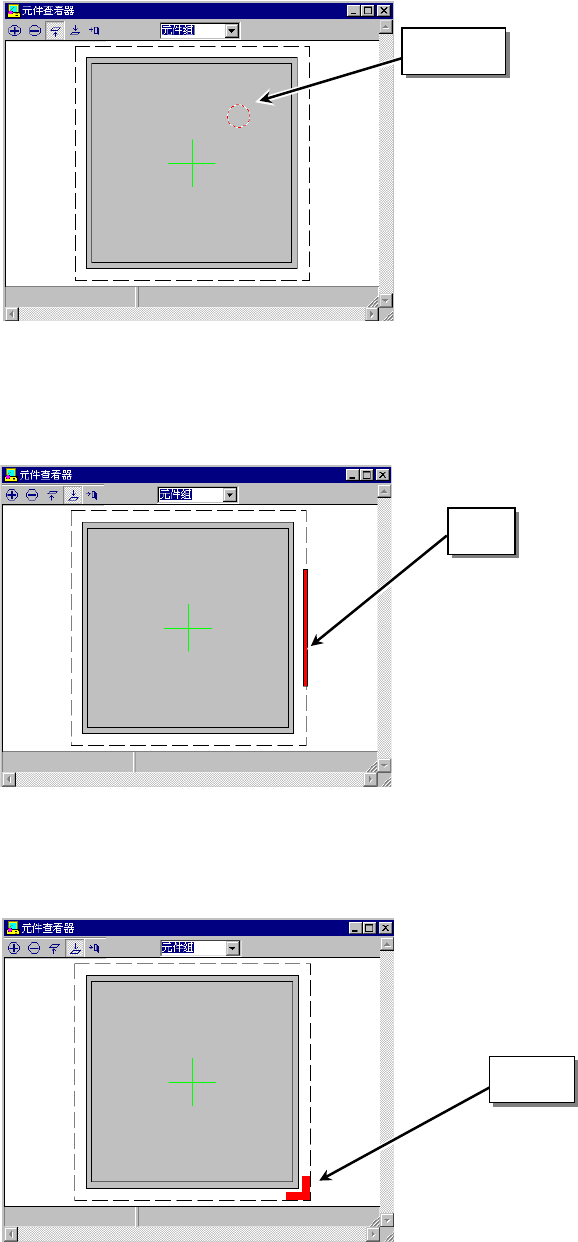

3) 标记
用虚线的圆或正方形来显示。
图 12-3-4-3 标记 元件要素画面显示例
4) 边
用红色的线来显示。
图 12-3-4-4 边元件要素画面显示例
5) 角
角元件要素用红色来显示。
图 12-3-4-5 角元件要素画面显示例
标记
边
角
12-16
