第 2 部 功能详细编 第 6 章 机器设置
6-5-3 外形基准位置
设置从机器原点到基板基准侧的角的位置。
选择“外形基准位置”后，显示如下“外形基准位置”的设置画面。

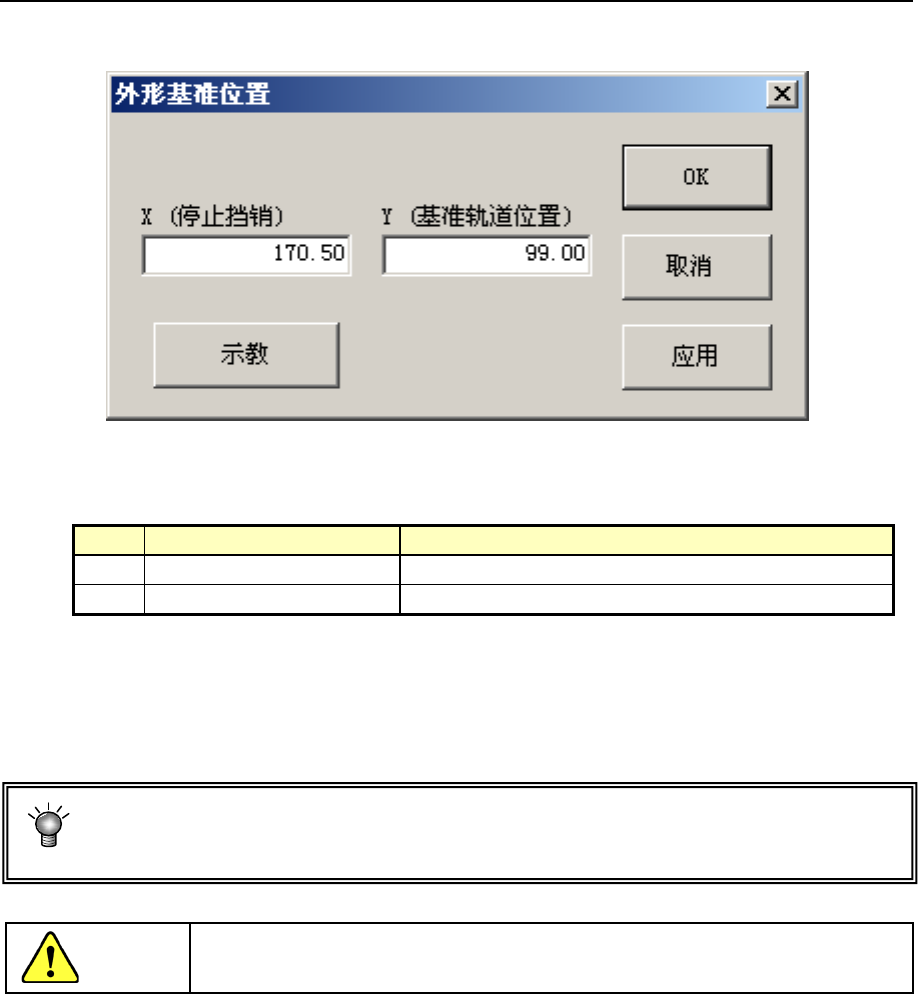

图 6-5-3-1 设置外形基准位置
(1) 设置项目
No. 项目 设置内容
1 X 停止挡销位置
2 Y 基准轨道位置
(2)设置方法
通过示教输入。此时，分别示教X与Y。
当输入光标在X上时仅读入X轴的值，输入光标在Y上时仅读入Y轴的值。
此外，也可以直接从键盘输入。
通常情况下，如果将光标对准 X、Y 中的任一处进行示教，则在 X、Y 均反映出数值。
但该画面的设置例外，只有光标所在处的值(在 X 方向时为 X 的值)变为示教值。此
时请分别示教 X 与 Y 轴。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
6-13
第 2 部 功能详细编 第 6 章 机器设置
6-5-4 元件废弃位置
按各贴片头、各元件的种类，指定发生识别错误的元件废弃场所。
选择“元件废弃位置”后，显示如下“元件废弃位置”的设置画面。

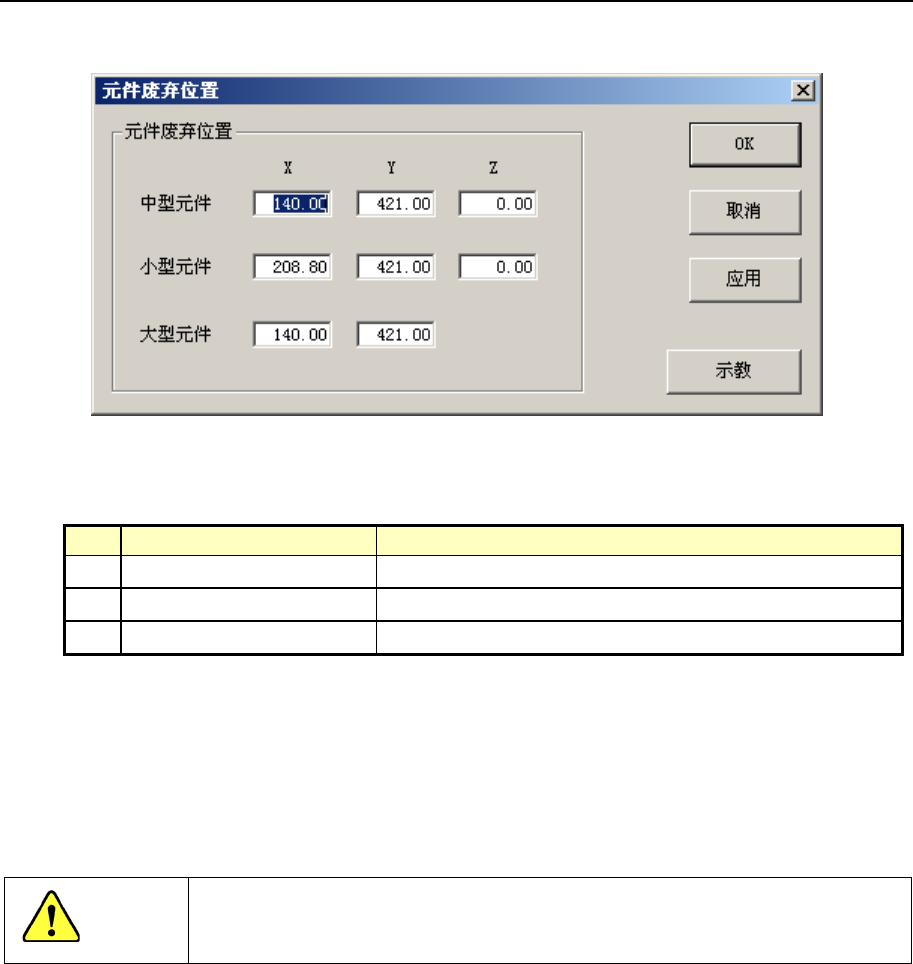

图 6-5-4-1 设置元件废弃位置
(1) 设置项目
No. 项目 设置内容
1 中型元件(X、Y、Z) 除小型、大型元件之外的元件的废弃位置
2 小型元件(X、Y、Z) 小型元件（长边小于 15mm 的元件）的废弃位置
3 大型元件(X、Y、Z) 大型元件（长边超过 50mm 的元件）的废弃位置
(2) 设置方法
通过示教或用键盘设置。
当输入光标在X或Y上时示教XY的值，当输入光标在Z上时，示教Z的值。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
注意
6-14
第 2 部 功能详细编 第 6 章 机器设置
6-5-5 Head 待命位置
在“元件数据”的“附加信息”画面上将“元件废弃”指定为“元件保护”时，如果发生
错误，则贴片头会移动到“Head待命位置”，作业人员可用手将元件从贴片头处回收下来。
此时，“Head待命位置”为本画面所指定的位置。
选择“Head 待命位置”后，显示如下“Head 待命位置”的设置画面。

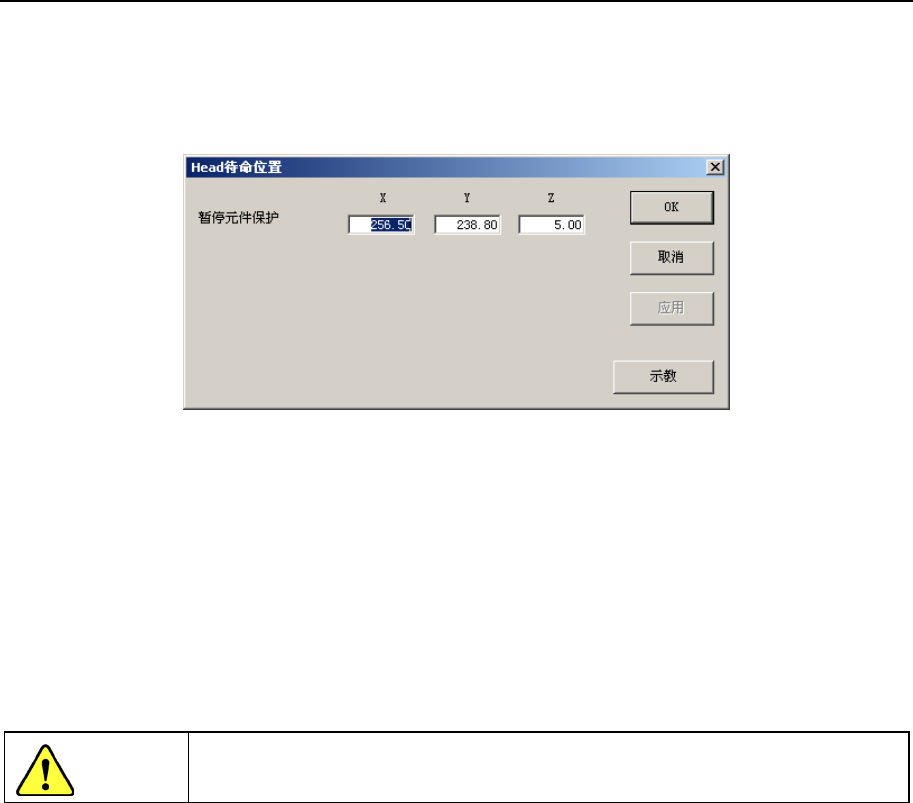

图 6-5-5-1 设置贴片头待命位置对话框
1) 设置项目
设置元件保护暂停位置。
2) 设置方法
通过示教或用键盘进行设置。
当输入光标在X或Y上时可示教XY值，当输入光标在Z上时可示教Z值。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
