第 2 部 功能详解篇 第 12 章 通用图像 2) 从元件（要素）数据画面打开 在元件（要素）数据画面中确认元件要素组数据已完成后，点击“元件查看器”按钮。 图 12 -3-1-4 元件要素数据画面的“元件查看器”按钮 3) 从元件（要素）组画面打开 在元件（要素）组画面中确认元件（要素）数据已完成后，点击“元件查看器”按钮。 图 12 -3-1- 5 元件（要素）组画面显示 12-12
第 2 部 功能详解篇 第 12 章 通用图像
12-3 元件查看器
能以图表的方式来浏览已经制作的通用图像元件的数据。
12-3-1 打开“元件查看器”
可从以下3处打开“元件查看器”，操作方法及显示内容因打开位置而异。
表 12-3-1-1“元件查看器”的操作与显示内容的差异
打开“元件查看器”的位置
要编辑元件要素数据时 显示内容
图像表格画面 必须关闭“元件查看器”
显示所有的元件要素组
元件要素数据画面
无须关闭“元件查看器”
元件要素组画面 仅显示当前的元件要素组

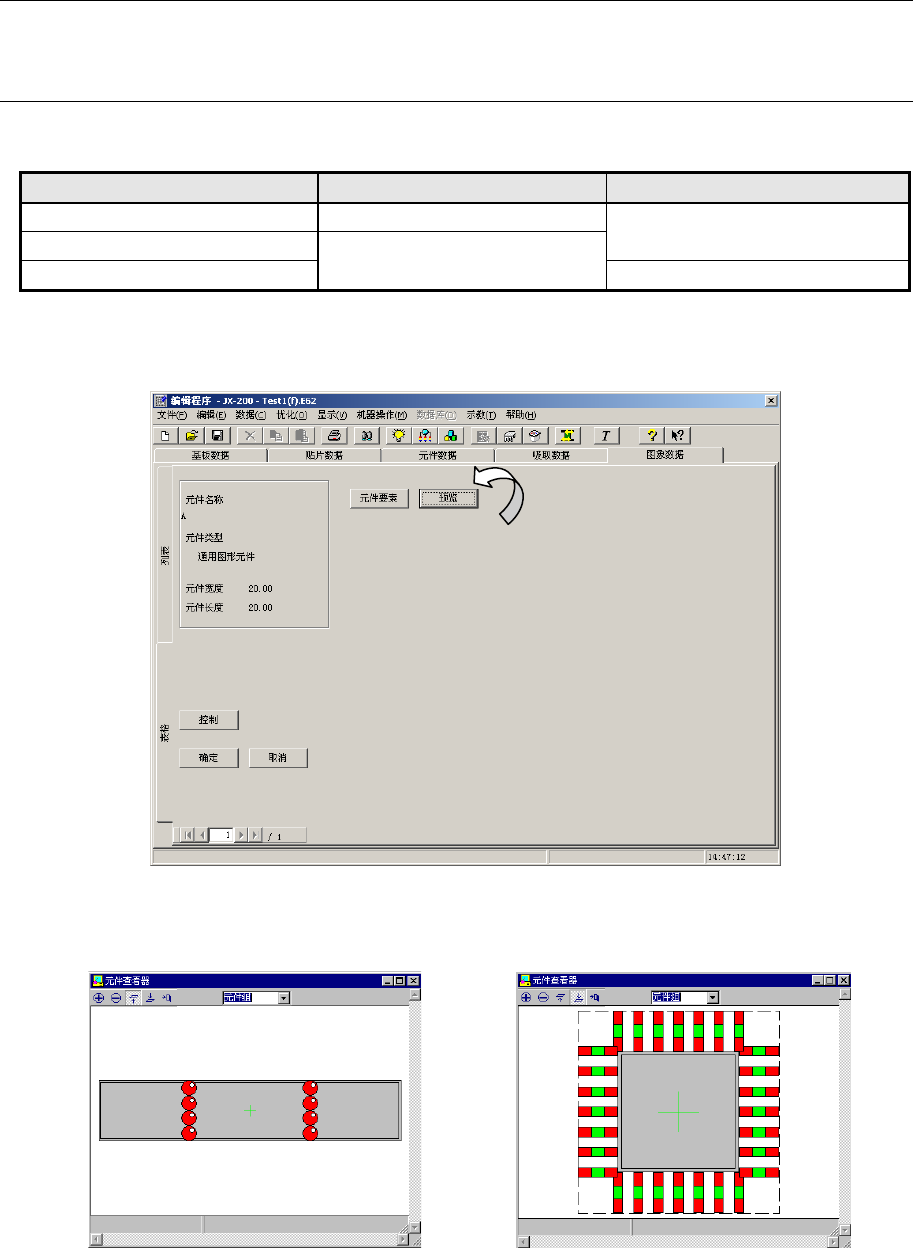

1) 从图像表格画面打开
若是通用图像元件，图像表格画面上会显示“预览”按钮。
图 12-3-1-1 图像格式“预览”按钮
◇ 点击“预览”按钮,显示如下的对话框。
图 12-3-1-2 球元件的画面显示例 图 12-3-1-3 引脚面元件的画面显示例
12-11
第 2 部 功能详解篇 第 12 章 通用图像

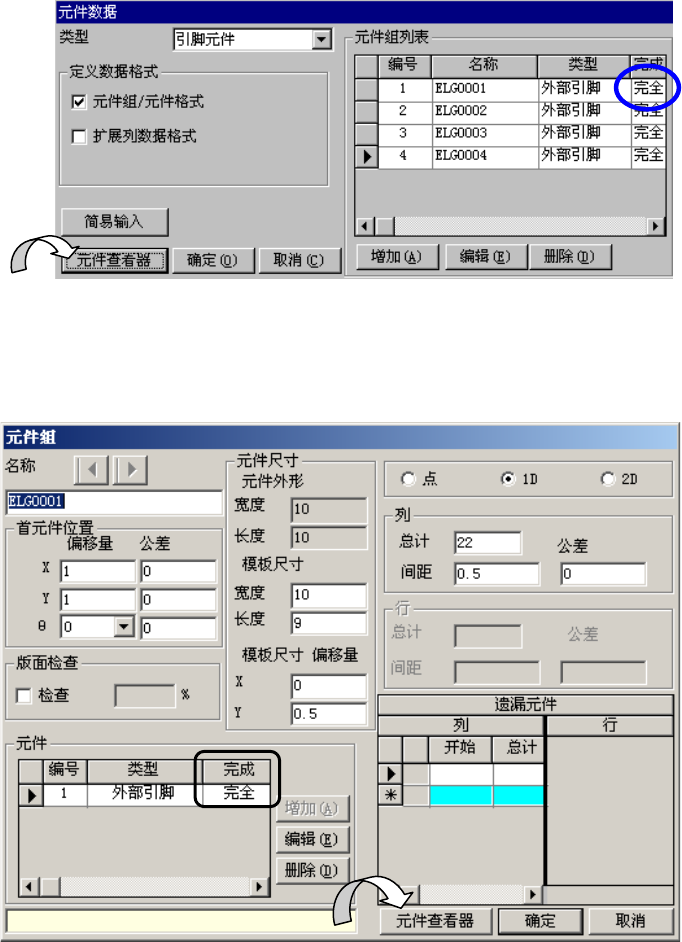

2) 从元件（要素）数据画面打开
在元件（要素）数据画面中确认元件要素组数据已完成后，点击“元件查看器”按钮。
图 12-3-1-4 元件要素数据画面的“元件查看器”按钮
3) 从元件（要素）组画面打开
在元件（要素）组画面中确认元件（要素）数据已完成后，点击“元件查看器”按钮。
图 12-3-1-5 元件（要素）组画面显示
12-12
第 2 部 功能详解篇 第 12 章 通用图像

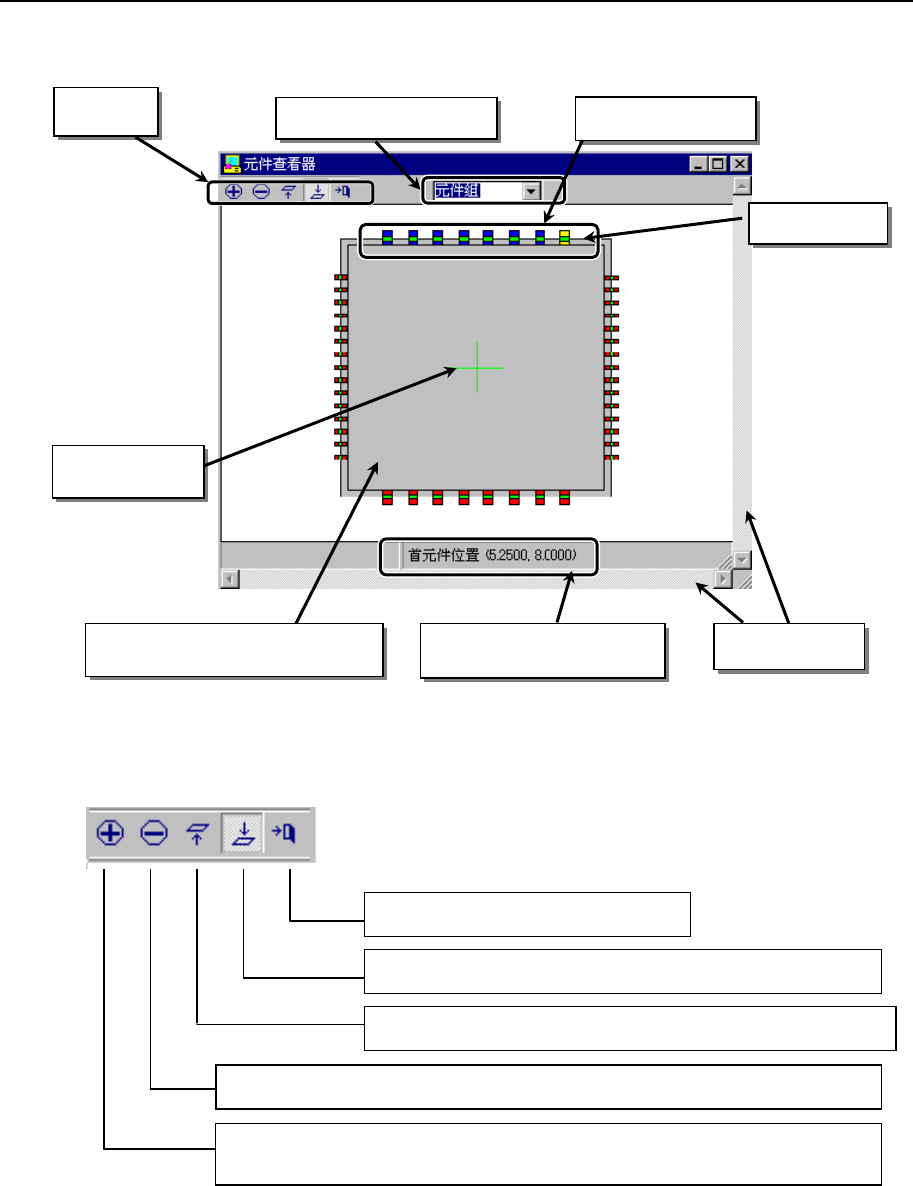

12-3-2 “元件查看器”的使用方法
从元件要素组选择列表中选择元件要素组，或用鼠标点击要选择的元件要素组，则选中的
元件要素组显示为蓝色，首元件要素显示为黄色。
图 12-3-2-1 “元件查看器”画面说明
■ 工具栏
※1
：如果将上面定义的元件要素，用“
元件查看器
”显示从下面看到的图像，或将背面定义的元件，
用“元件查看器”显示从上面看到的图像，则有可能看不到元件要素。
务请注意。
结束：关闭察看器。
俯瞰图：显示从上面所看到的元件的图像。※1
仰视图：显示从下面所看到的元件的图像。※1
缩小：点击图标，则按 10%的比例缩小。
放大： 点击图标，则显示为图标按下状态。在画面上左击鼠标，则以
10%的比例放大。
在元件数据中输入的元件外形
(含引脚)
滚动条
表示元件中心
的十字线
被选中的元件要素组的首
元件坐标
元件要素组选择一览表
工具栏
选中的元件要素组
首元件要素
12-13
