第 2 部 功能详细篇 第 1 3 章 程序补充 第 13 章 程序补充 13-1 元件尺寸图例 · 方形芯片·方形芯片（ LED ） · 圆筒形芯片 · 铝电解电容 外形尺寸 横 外形尺寸 纵 元件高度 外形尺寸 横 外形尺寸 纵 元件高度 外形尺寸 横 外形尺寸 纵 元件高度 引脚长度 引脚宽度 ＋侧 －侧 13 -1
第 2 部 功能详解篇 第 12 章 通用图像

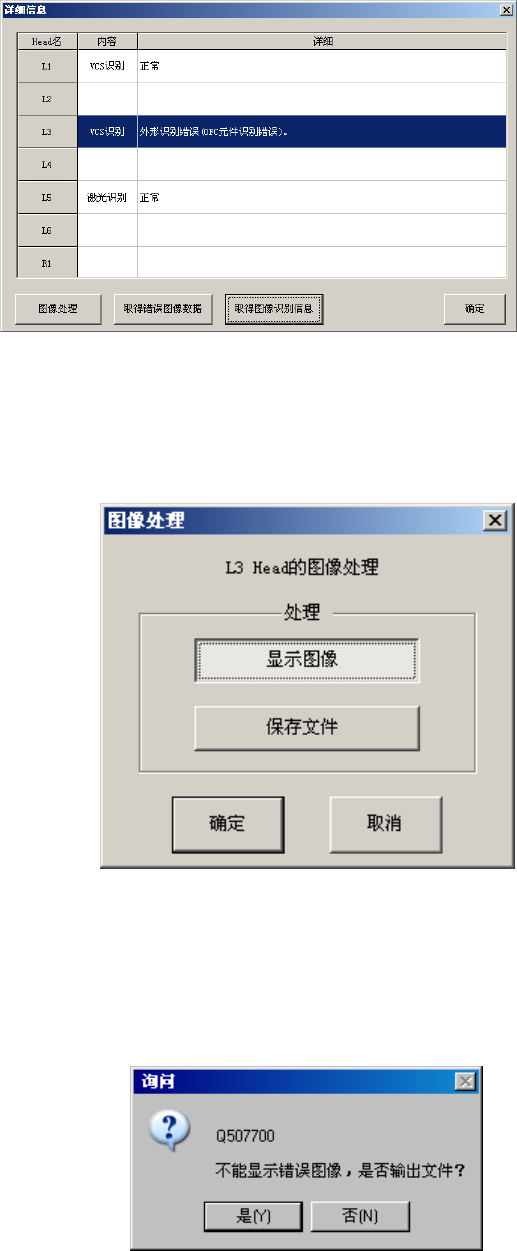

下面的画面是详细信息对话框。请选择“内容”为 VCS 识别,“详细”为“正常”以外的贴片头，
然后按“图像处理”按钮。
图 12-8-5-2 详细显示对话框
显示如下对话框。要在监视器上显示图像时，请选择“显示图像”，然后按“确定”键。所选择的
贴片头画面则可显示到监视器上。
如果选择“保存文件”，按“确定”之后，监视器显示出图像的同时，把图像保存到 HDD。
图 12-8-5-3 图像处理对话框
（注）执行“取得错误图像数据”后，就不能显示错误图像了。
因此，按了“取得错误图像数据”按钮之后，会显示如下对话框画面。如果不需要显示错误
图像，请按“是”。过去 5 次的错误图像信息被保存到 HDD。如果还想显示错误图像时，请按
“否”。
图 12-8-5-4 错误图像取得的确认对话框
12-54
第 2 部 功能详细篇 第 13 章 程序补充
第 13 章 程序补充

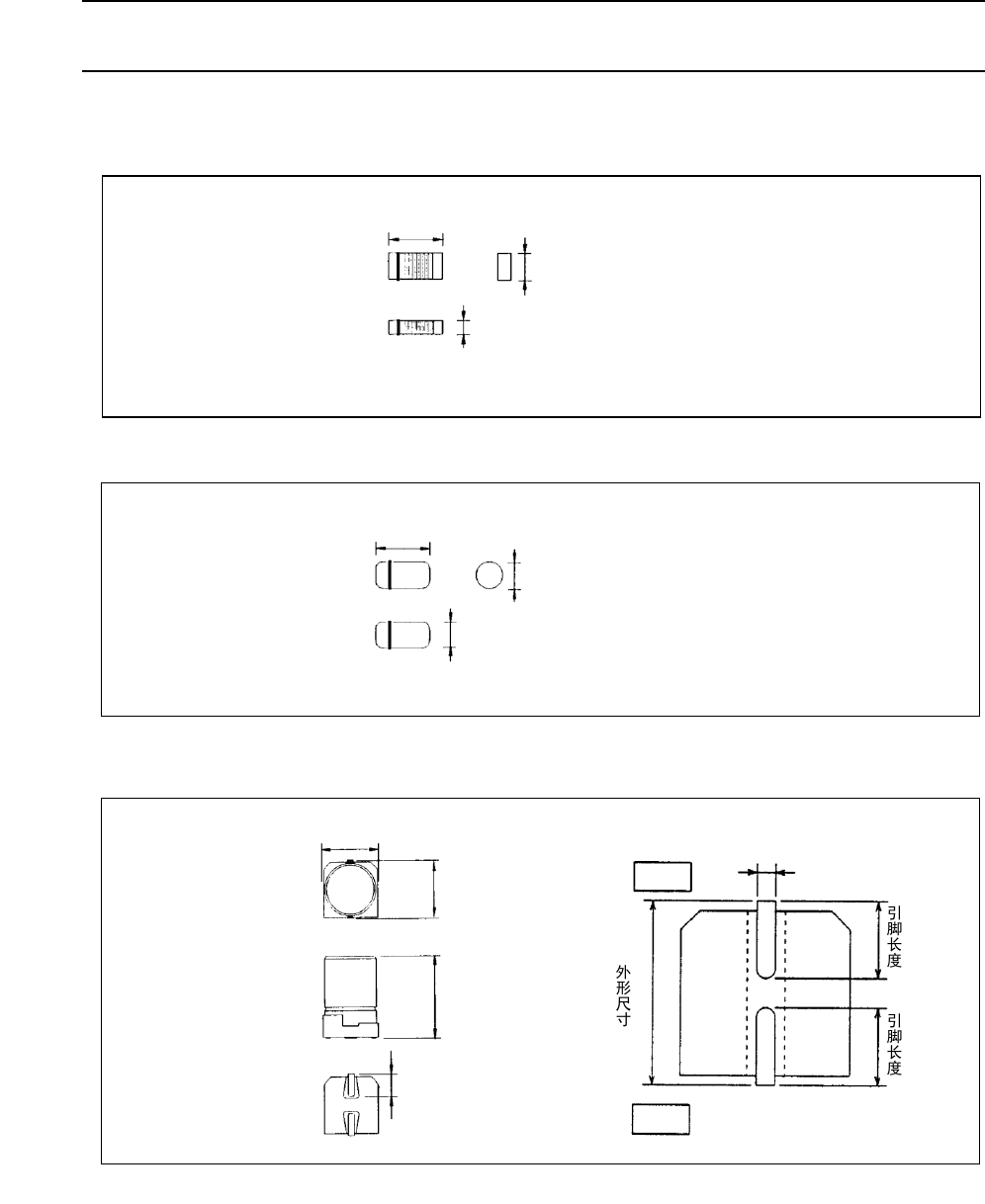

13-1 元件尺寸图例
· 方形芯片·方形芯片（LED）
· 圆筒形芯片
· 铝电解电容
外形尺寸
横
外形尺寸
纵
元件高度
外形尺寸
横
外形尺寸
纵
元件高度
外形尺寸
横
外形尺寸
纵
元件高度
引脚长度
引脚宽度
＋侧
－侧
13-1
第 2 部 功能详细篇 第 13 章 程序补充

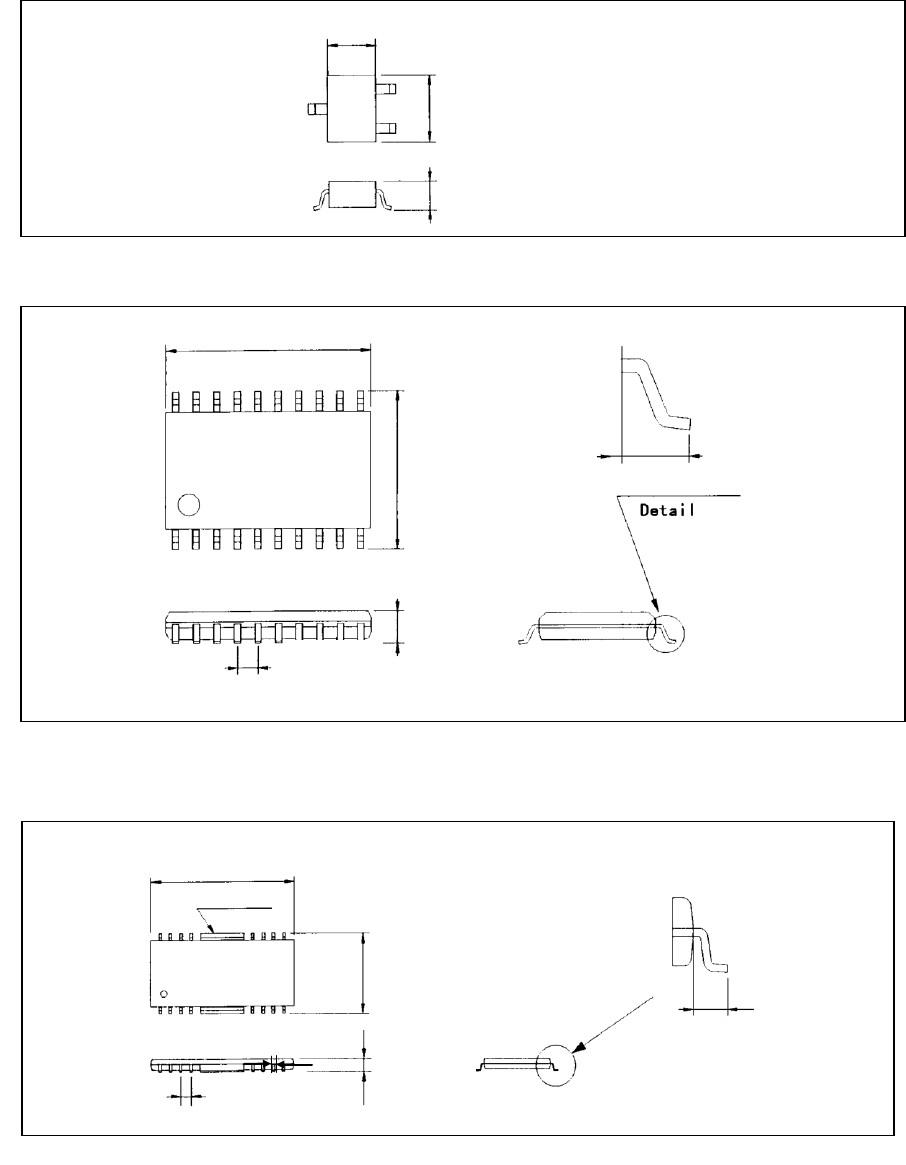

· SOT
· SOP
· SOP(带有散热片的类型)
外形尺寸
横
外形尺寸
纵
元件高度
外形尺寸
横
外形尺寸
纵
元件高度
引脚高度
引脚间距
外形尺寸
横
外形尺寸
纵
元件高度
引脚
引脚宽度间距
散热片
引脚高度
13-2
