第 1 部 基本编 第 1 章 设备概要
1-2-7 X,Y,Z,θ轴的说明
本设备的X、Y、Z、θ4个轴为数控轴。
(1) X、Y 轴
装置的左右方向为X，前后方向为Y，以0.01mm为单位，显示为X＝○○○.○○mm，Y＝○○
○.○○mm。坐标系分为生产程序用坐标与示教用坐标。两坐标系可自动变更，无需刻意分
开使用。
(2) Z 轴
显示高度，以0.01mm为单位，表示为Z＝○○.○○mm。夹紧基板时基板上表面(不使用夹具)
为0，上升方向为＋。
(3)
θ
轴
显示贴片头的旋转角度，以0.05°为单位，表示为A＝○○.○○。
以逆时针旋转为正值。
θ＋
Z＋
Y＋
X＋

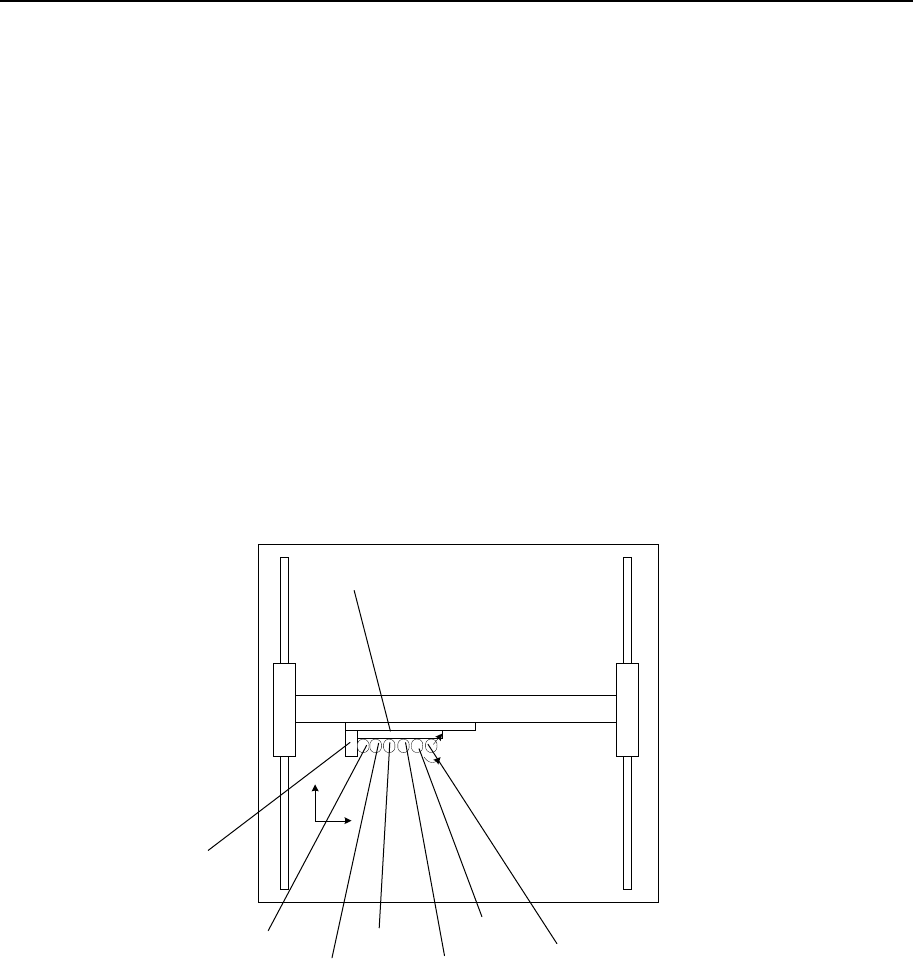

图 1-2-7-1
OCC
-L
L1
吸嘴轴
L2
吸嘴轴
L3
吸嘴轴
L4
吸嘴轴
LNC6
贴片头
X
轴
Y
轴
L
5 吸嘴轴
L
6 吸嘴轴
1-34
第 1 部 基本编 第 1 章 设备概要
1-2-8 与外部设备的接口
① 为 USB2.0 接口，规格为 USB2.0。
② 为以太网接口（8 针模块插口）。

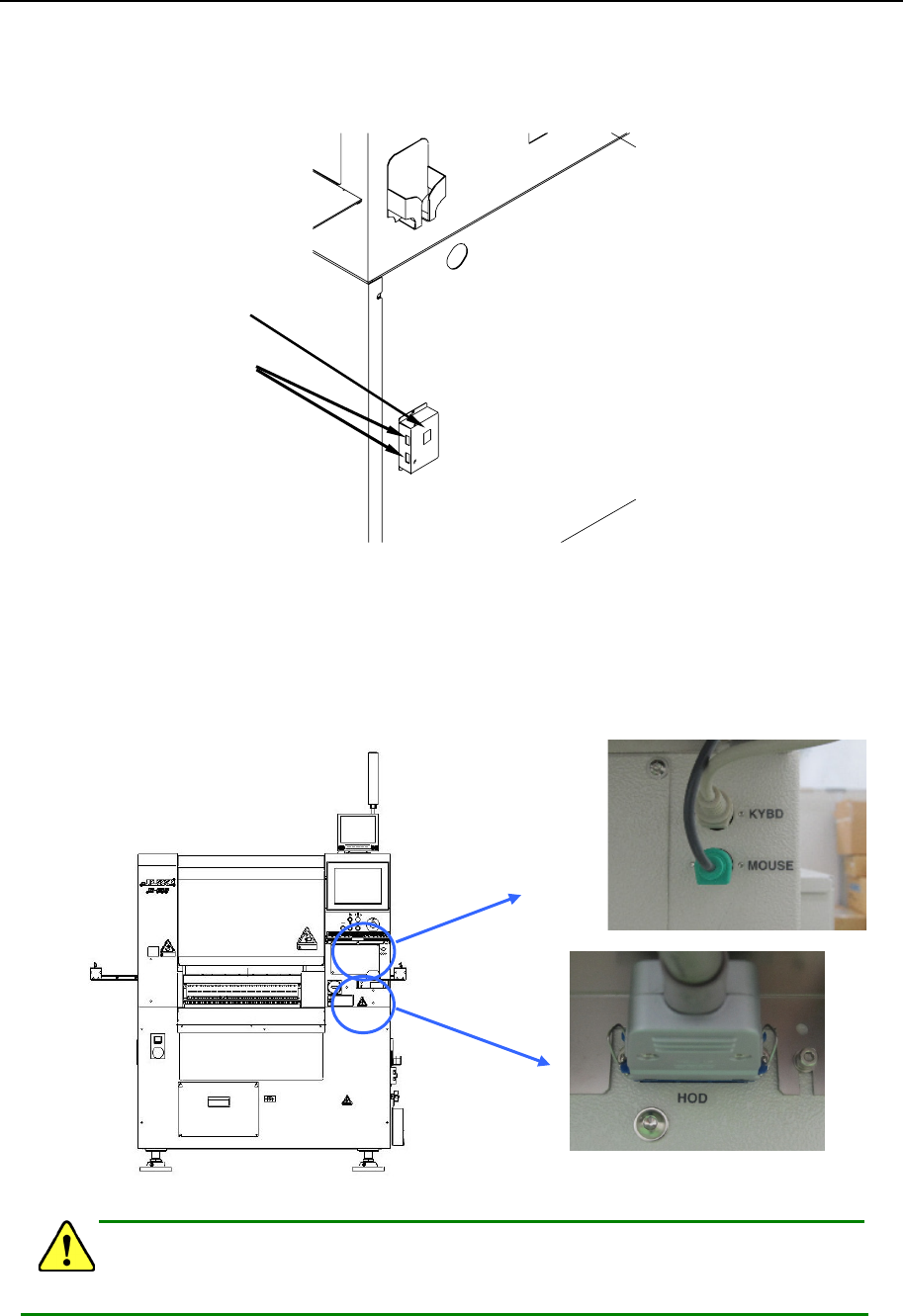

图 1-2-8-1 主机正面右侧
③为键盘接口(6pin)。
④为鼠标接口(6pin)。
⑤为手控操作盘(HOD)接口(24pin)。
鼠标器与键盘的接口形状相同。
请勿连接错误，否则设备系统将无法启动。
注意
①
②
图 1-2-8-2 主机正面
③
④
⑤
1-35
第 1 部 基本编 第 1 章 设备概要
⑥为本设备与其它设备连线操作时的 ready out／in 用的接口(14 针)。
如果与机器上游的机器连线时，请接 JOINT IN（上方）
如果与机器下游的机器连线时，请接 JOINT OUT（下方）

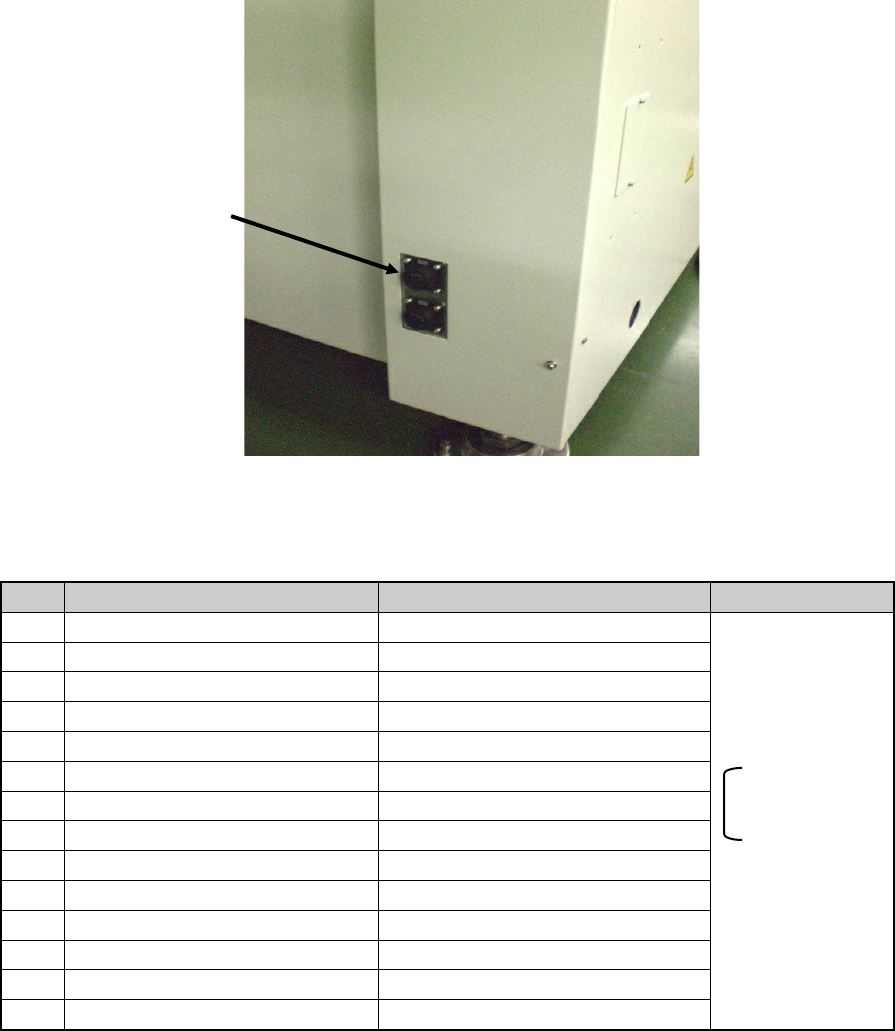

图 1-2-8-3 主机右侧后面
表 1-2-8-1 主机右侧后面接口表
No. 信号名称 (JOINT IN) 信号名称 (JOINT OUT) 使用的接口
1 READY OUT ＋ READY IN ＋
2 READY OUT － READY IN － (GND) AMP
3 BOAD AVAILABLE IN ＋ BOAD AVAILABLE OUT ＋ 202043-1
4 BOAD AVAILABLE IN－(GND) BOAD AVAILABLE OUT －
5 N.C. N.C.
6 N.C. N.C. 电缆侧
7 N.C. N.C. 连接用的连接器
8 N.C. N.C. 20604-1
9 N.C. N.C.
10 N.C. N.C.
11 N.C. N.C.
12 N.C. N.C.
13 N.C. N.C.
14 N.C. N.C.
⑥
