第 1 部 基本篇 第 4 章 制作生产程序 (2) 球面元件类 ( BGA 、 FBGA ) 表 4 -3-7-1-2- 2 设置范围 ( 球面元件 ) 元件种类 设置范围 引脚间距 mm ( 球间距 ) 引脚长度 mm ( 球直径 ) 引脚数 ( 个 ) ( 球数 ) BGA 0.35 - 3.0 0.4 - 1.0 4- 51 FBGA 0.25 - 3.0 0.1 - 0.63 4- 51 ( 注 1) 引脚 ( 球 ) 间距：…
第 1 部 基本篇 第 4 章 制作生产程序
4-3-7-1-2 设置范围
(1)引脚元件类
表 4-3-7-1-2-1 设置范围(引脚元件
)
元件种类
设置范围
引脚间距mm 引脚长度mm 引脚宽度mm 引脚数(个)
铝电解电容 — 0.14-15 0.12-1.5 —
SOP 0.2-2.54 0.14-3.0 — 7-255
HSOP 0.2-2.54 0.14-3.0 — 7-128
SOJ 0.3-2.54 0.14-3.0 — 7-128
QFP 0.2-2.54 0.14-3.0 — 7-255
GaAsFET — 0.14-15.0 0.12-1.5 —
PLCC(QFJ) 0.3-2.54 0.14-3.0 — 7-128
PQFP(BQFP) 0.2-2.54 0.14-3.0 — 7-255
TSOP 0.2-2.54 0.14-3.0 — 7-255
TSOP2 0.2-2.54 0.14-3.0 — 7-255
QFN 0.2-5.0 0.2-3.0 0.12-3.0 1-255
单向引脚连接器 0.2-2.54 0.14-3.0 — 2-255
双向引脚连接器 0.2-2.54 0.14-3.0 — 2-255
Z引脚连接器 0.2-2.54 0.14-3.0 — 2-255
J引脚插座 0.3-2.54 0.14-3.0 — 7-128
鸥翼形插座 0.3-2.54 0.14-3.0 — 7-128
带减震器的插座 0.3-2.54 0.14-3.0 — 7-128
(注 1) 不满 0.4mm 的引脚间距需使用选购件 VCS。此外，不满 0.4mm 时的最大外形尺寸为□24mm。
(注 2) Z 引脚连接器以下底边引脚在右侧有半间距弯曲(俯视图)为前提。
如果表面引脚向右位移，请在上边左侧与下边右侧各指定1根欠缺引脚。
(注 3) 连接器可设置的最少引脚根数为 2 根以上，但不足 4 根的引脚根数无法确保精度。
(注 4) 关于分割识别
· 不能分割识别。
(注 5) 适用范围
· 标准 VCS、选项 VCS 的适用范围请参见“交货规格书”。
(注 6) 关于 QFN 的引脚数
４边中至少要有１边的引脚数在２根以上，其他３边的引脚数在１根以上。
欠缺引脚
4-81
第 1 部 基本篇 第 4 章 制作生产程序
(2) 球面元件类(BGA、FBGA)
表 4-3-7-1-2-2 设置范围(球面元件
)
元件种类
设置范围
引脚间距mm
(球间距)
引脚长度mm
(球直径)
引脚数(个)
(球数)
BGA 0.35-3.0 0.4-1.0 4-51
FBGA 0.25-3.0 0.1-0.63 4-51
(注 1) 引脚 (球)间距：54mm 标准 VCS 可使用于引脚 0.4～2.54mm, 球 1.0～3.0mm， 27mm 高
分辨率 VCS 选项可用于引脚 0.2～2.54mm, 球 0.25～2.0mm。
(注 2) 引脚长度 (球径)：54mm标准VCS可用于引脚长0.4～1.0mm，27mm选项VCS可用于引脚长
度为0.1～0.63mm。
(注 3) 交错配置型 BGA(请参见 4-3-7-3-10 章)的最大值限定为 25。
(注 4) 陶瓷检查精度不在保证范围内。
(注 5) 焊锡球与焊锡球安装基板部分的对比度不明显时、与焊锡球直径相同的图案被连线导致
球独立而无法识别时、在焊锡球安装基板部分上存在与焊锡球直径类似的穿孔时，不在
对象范围内。
(注 6) 标准 VCS、选购件 VCS 的适用范围请参见“产品规格书 ”。
(3) 外形识别元件类
表 4-3-7-1-2-3 设置范围(外形识别元件)
照明
元件尺寸
最小值
最大值
1 反射照明
标准 VCS □3mm □50mm
可选 VCS □24mm
(注 1) 分割识别不能使用。
4-82
第 1 部 基本篇 第 4 章 制作生产程序
4-3-7-2 图像数据画面显示
显示图像数据后，先打开列表画面。
从列表画面可看到图像数据的列表，还可进行编辑。

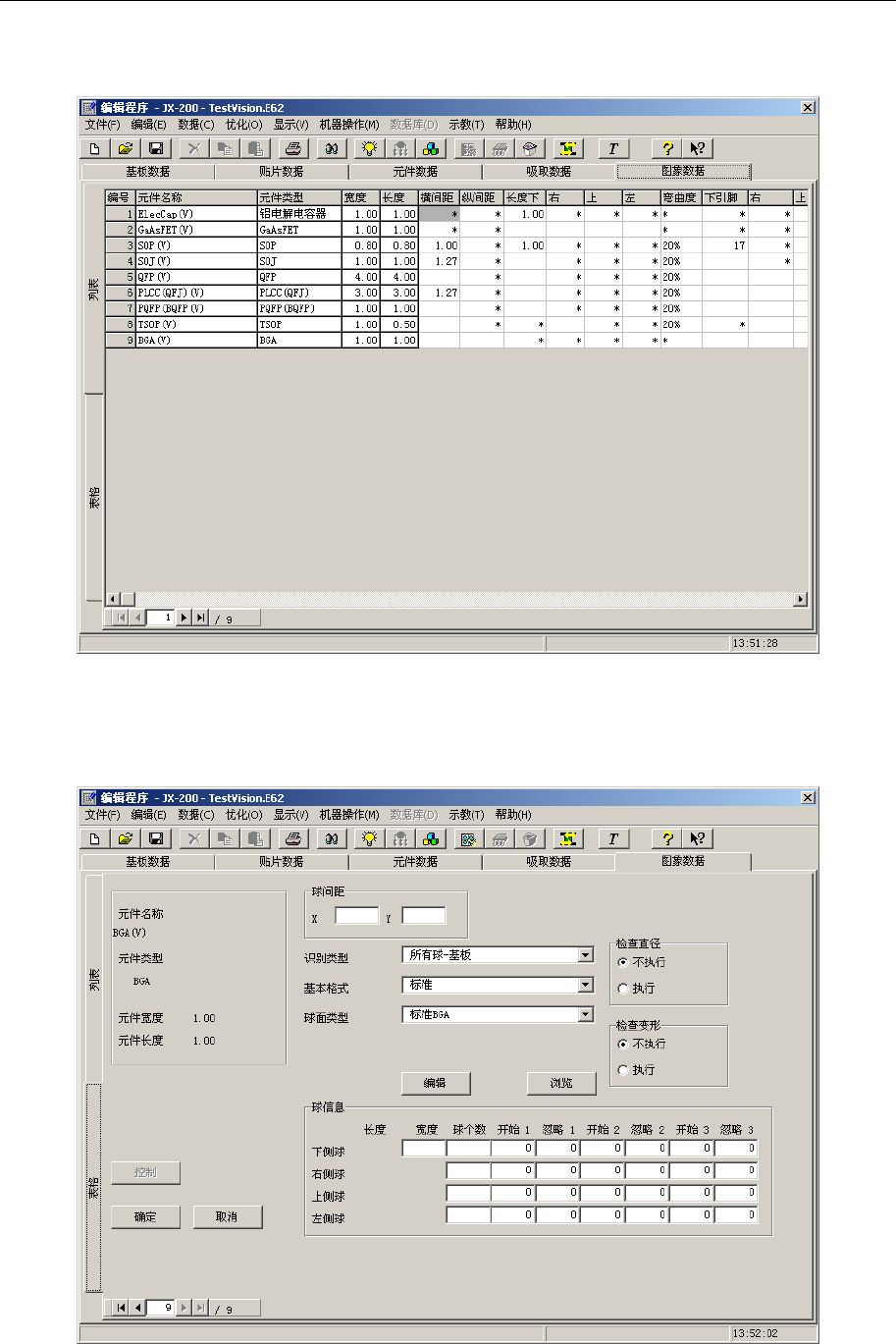

图 4-3-7-2-1 图像画面(列表)
双击元件名或单击画面左侧的“表格”标签，可打开下面的表格画面。
表格画面因元件类型而异。
图 4-3-7-2-2 图像画面(表格)
4-83
