第 2 部 功能详细编 第 7 章 手动控制
8) 边界检查
对所选贴片头使用激光传感器进行边界检查(检测脏污)。
请将贴片头或吸嘴移动到比激光面更上方的位置后再进行。
在选中控制项目的“边界检查”时，选择“执行(E)”按钮或按下“F3”键进行控制。
9) 边界检查显示
对所选贴片头使用激光传感器对其整体边界进行检查(检测赃污)，显示其数据。
在选中控制项目的“边界检查显示”时，选择“执行(E)”按钮或按下“F3”键进行控
制。

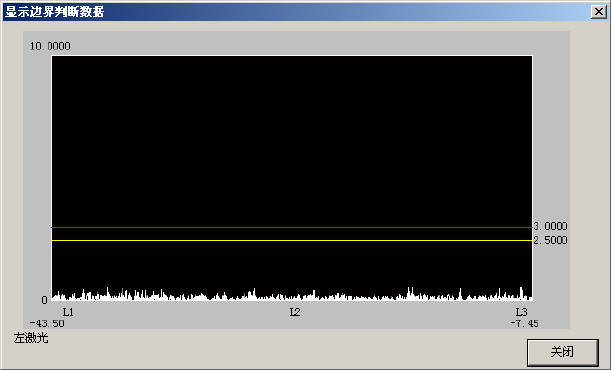

◇执行“边界检查显示”命令时的显示，示例如下。
图 7-4-1-3-7 边界检查显示
“边界检查显示”是在与元件检测相近状态下用激光传感确认的功能。图像检查判断不
出的问题，激光检查可更加准确地判断边界状况的好坏。边界检查的值以量纲为1的数
表示，如果超出红线，元件的端面到达该位置时，定心将变得不稳定。超过红线时，请
进行清扫。
(6) 状态显示
显示控制单元的真空开/关、Z轴坐标、激光测量结果。
■实行边界检查时的结果如下：
平均亮度：显示该贴片头窗口范围内的激光水平平均值。
标准偏差：显示各象素的激光实际水平值与本来的水平值之差的偏差值。该值大，表明激
光可能脏污、或激光单元异常。
最小亮度：显示亮度最低的传感亮度，及其位置。
边界检查：实行边界检查时最高的边界检查值及其位置。
边界检查状态：显示边界检查的实行结果。
状态 1：正常
状态 0：请在边界检查异常、边界检查显示画面上确认激光脏污状况。
7-19
第 2 部 功能详细编 第 7 章 手动控制
7-4-2 传送
7-4-2-1 个别控制传送
从菜单栏中选择“控制”/“传送”/“个别控制传送(I)”，则显示如下的个别控制传送画
面。
图 7-4-2-1-1 传送类个别控制
(1) 控制项目
按下按钮，选择控制项目。
图 7-4-2-1-2 控制项目
(2) 控制按钮
按动控制按钮，执行控制项目。
控制按钮的显示因控制项目而异。
选择要控制的项目，选择“打开（O）”按钮、“关闭(F)”按钮、“打开/关闭(/)
”按钮
或按下 “F3”键、“F4”键、“F5”键进行控制。支撑台被勾选时，可按〈上（U）、〈下
（D）〉、〈上/下（/）〉按钮，进行控制。
(3) 状态显示
控制结束时显示各传感器、各单元的状态。
连续显示各传感器、各信号、各单元的状态。
7-20
第 2 部 功能详细编 第 7 章 手动控制
7-4-2-2 自动控制传送
从菜单栏中选择“控制（C）”/“传送（C）”/“自动控制传送(A)”，则显示如下的自动
控制传送画面。
图 7-4-2-2-1 自动控制传送
(1) 控制项目
用按钮来选择控制项目。
图 7-4-2-2-2 控制项目
(2) 定位方式
定位方式仅限于外形基准。
图 7-4-2-2-3 定位方式
7-21
