第 2 部 功能详细编 第 7 章 手动控制
7-4-1-2 Head 设备控制
从菜单栏中选择“控制（C）”→“Head(H)”→“控制Head设备(D)”或选择命令按钮的“控
制Head设备”，显示如下的贴片头设备控制画面。

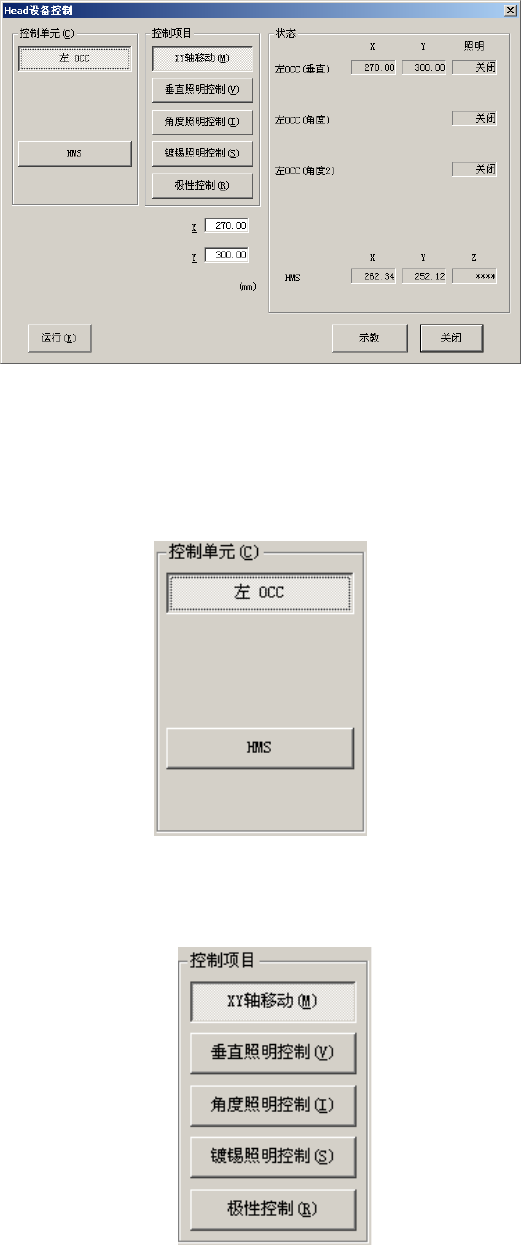

图 7-4-1-2-1 Head 设备控制
(1) 控制单元
按下按钮，选择控制对象。
MS参数的“选项”设置中未选中 (未安装) 的单元，不能选择。
不受机器设置的“使用单元”设置的影响。(也可选择不使用的单元)
(2) 控制项目
按下按钮，选择控制对象。
控制项目选择的按钮因控制单元而异。
7-11
第 2 部 功能详细编 第 7 章 手动控制

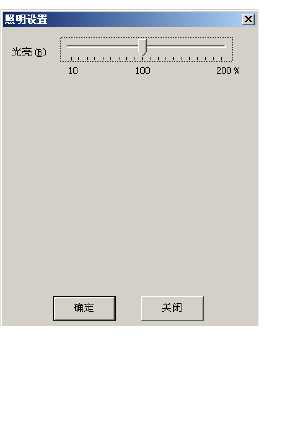

图 7-4-1-2-2 照明设定画面
(3) 控制按钮
用控制按钮执行控制项目。
控制按钮的显示，因控制项目而异。
●在控制单元中选择了 OCC 时的控制方法
1) XY 轴移动
与 Head 控制的 XY 轴移动相同。
2)垂直照明控制
操作开关，控制OCC垂直照明。
① 选中控制项目“垂直照明控制”，操作“开(O)”按钮、“关(F)”按钮、“开/关(／)”
按钮或按下“F3”键、“F4”键、“F5”键进行控制。
② 选中控制项目“照明控制”时，按“设置(S)…”按钮或“F6”键，则可显示照明设
置画面。
③ 光亮
移动滑块来设置光亮。
选择“确定”按钮后，以后打开时将显示该
设置内容。
如果选择“关闭”按钮，则设置的内容无
效。
控制结束时，照明状态的显示将被更新。
3)角度照明控制
对OCC的角度照明，操作开/关进行控制。
控制方法请参见2)垂直照明控制项目。
4)镀锡照明控制(仅限 JX-100 LED)
控制 OCC 镀锡照明的 ON／OFF。
控制方法，请参见 2)垂直照明控制。
5)极性控制
对OCC极性的正/逆进行控制。
在控制项目的“极性控制”被选中时，选择
“正(P)”按钮、“逆(N)”按钮、“正/逆(／)”
按钮或按“F3”键、“F4”键、“F5”键进行控制。
在控制结束时会更新测量结果的状态显示。
7-12
第 2 部 功能详细编 第 7 章 手动控制
（4）状态显示
在XY轴坐标、照明的开/关控制结束时显示。

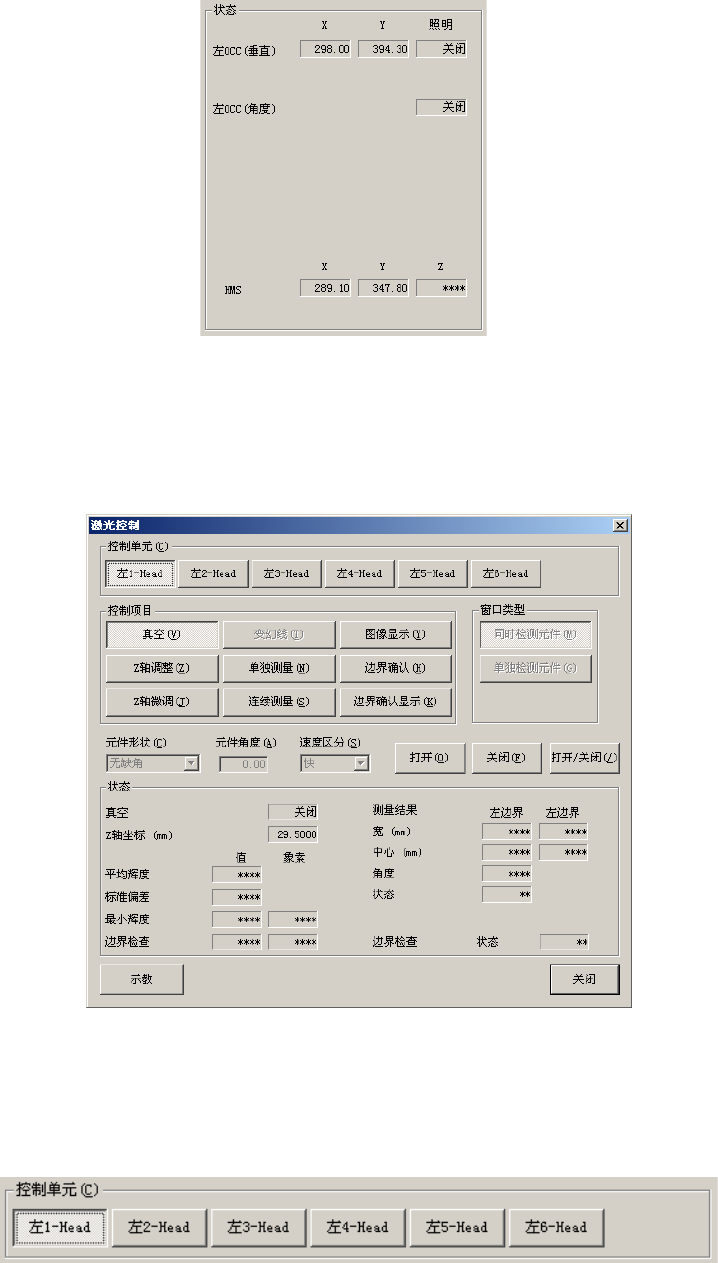

图 7-4-1-2-3 状态显示画面
7-4-1-3 激光控制
从菜单栏中选择“控制（C）”→“Head(H)”→“激光控制(L)”或选择命令按钮的“激光
控制”，则显示如下的激光控制画面。
图 7-4-1-3-1 激光控制画面
(1) 控制单元
用按钮来选择控制对象单元。
不受机器设置的“使用单元”设置的影响。(也可以选择不使用的单元)
图 7-4-1-3-2 控制单元
