JX-200_使用说明书.pdf - 第599页
第 2 部 功能详细篇 第 8 章 设备运行信息 图 8-5- 12 -2-7 重新设置异步运 行信息画面 图 8-5- 12 -2- 8 重新设置 ATC 运行信息画面 图 8-5- 12 -2-9 重新设置激光运行信息画面 ● 各种画面里，均有数据项目的选择按钮（复选框型）显示。 选择需要 重新设置的项目，也可以“全部选择”，之后按“确定” 或“应用”按钮，即 可显示如下画面。 图 8-5- 12 -2- 10 询问是否重新设置运行…
第 2 部 功能详细篇 第 8 章 设备运行信息
8-5-12-2 在重新设置项目选择画面上重新设置运行信息
在反映各项运行信息的菜单上点击“数据（D）”、“重新设置”，或点击工具栏的“重新
设置”，即可显示“重新设置”画面。

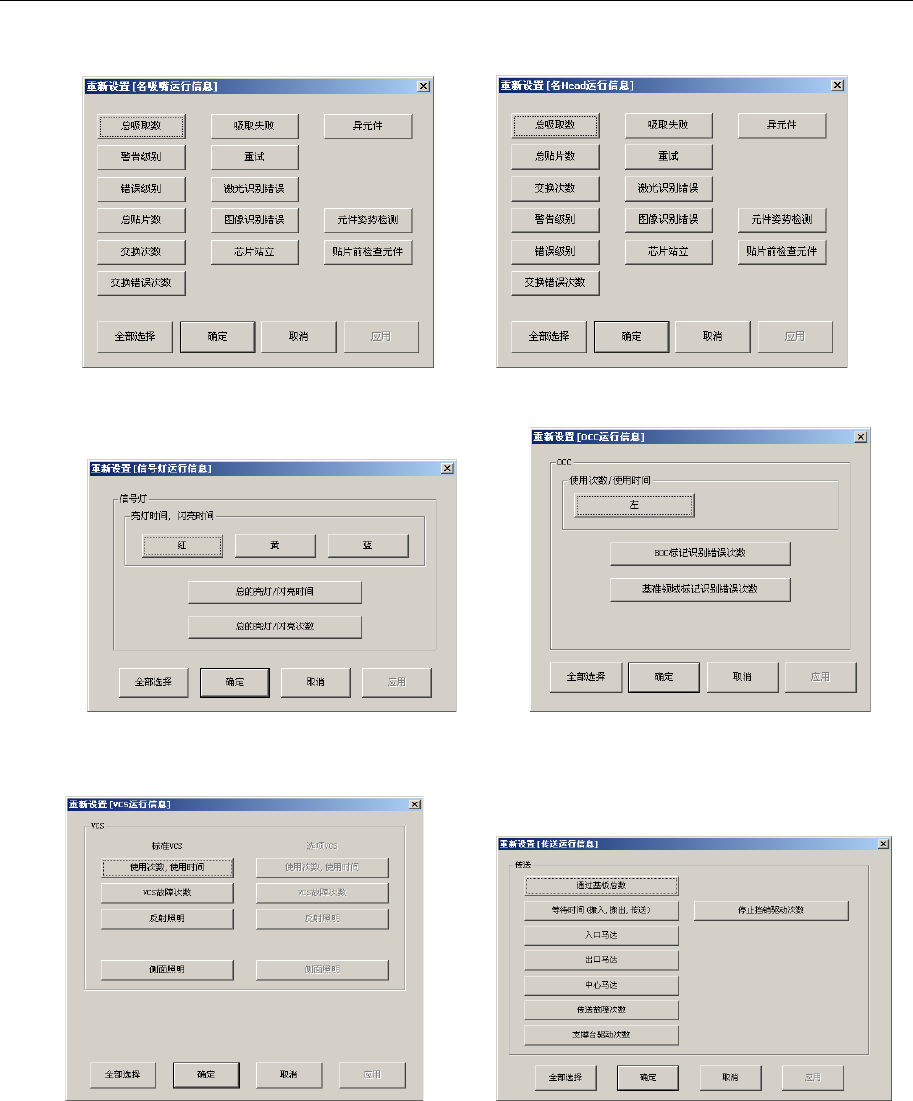

图 8-5-12-2-1 设置各吸嘴运行信息画面 图 8-5-12-2-2 设置各 Head 运行信息画面
图 8-5-12-2-3 设置信号灯运行信息画面 图 8-5-12-2-4 设置各 OCC 运行信息画面
图 8-5-12-2-5 重新设置 VCS 运行信息画面 图 8-5-12-2-6 重新设置传送运行信息画面
8-25
第 2 部 功能详细篇 第 8 章 设备运行信息

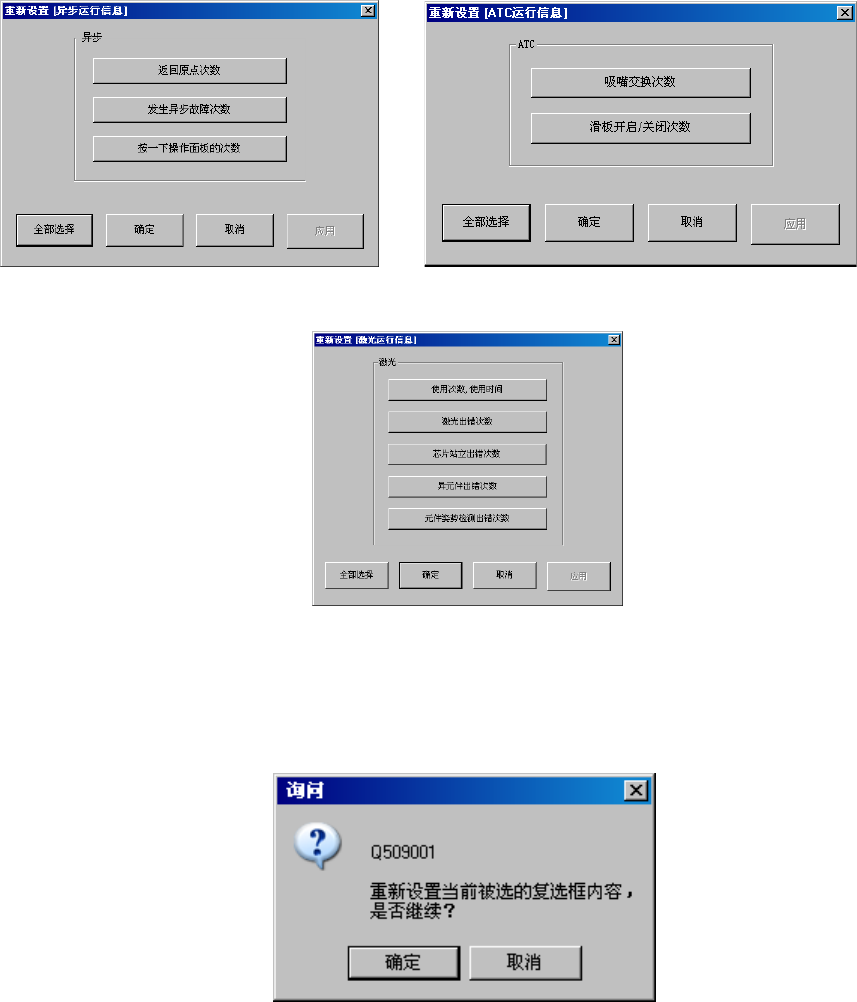

图 8-5-12-2-7 重新设置异步运行信息画面 图 8-5-12-2-8 重新设置 ATC 运行信息画面
图 8-5-12-2-9 重新设置激光运行信息画面
● 各种画面里，均有数据项目的选择按钮（复选框型）显示。
选择需要重新设置的项目，也可以“全部选择”，之后按“确定”或“应用”按钮，即
可显示如下画面。
图 8-5-12-2-10 询问是否重新设置运行信息
选择“
确定
”后,被选择的项目即可重新设置。
选择“
取消
”时，维持原设定不进行重新设置。
8-26
第 2 部 功能详细篇 第 8 章 设备运行信息
8-5-12-3 设备运行数据全部初始化
可以通过以下方法，在各项设备运行信息画面上，对全部设备的运行数据进行“全部初始化”（统
一复位）。
（1） 请打开各设备运行画面“文件”菜单，选择“设备运行信息全部初始化”。
图 8-5-12-3-1 选择“设备运行信息全部初始化”
（2） 出现确认是否全部初始化的询问框。
— 要全部实行初始化时，点击“确定”。
— 要取消全部实行初始化时，点击“取消”。
图 8-5-12-3-2 询问“全部初始化”
“设备运行信息全部初始化”不仅是对操作画面上的设备实际运行数据（下面列举
机器作业信息运行数据的例子）、而且对其他各种设备的实际运行数据也全部进行复
位。
注意
8-27
