第 2 部 功能详细编 第 7 章 手动控制
(3) 控制按钮
用控制按钮，执行控制项目。
控制按钮的显示，因控制项目而异、
① 侧面照明控制、下方照明控制、同轴照射照明控制、全照明控制
选择控制项目后，选择＜打开（O）＞按钮、＜关闭（F）＞按钮、＜打开／关闭（/
）
＞按钮，或［Ｆ３］键 ､［ Ｆ４］ 键､ ［Ｆ５］键，进行控制。
选择控制项目后，选择＜设置（S）＞按钮，或按［Ｆ６］键，则会显示照明设置画面。
在照明设置画面上，可选择照明和光量。

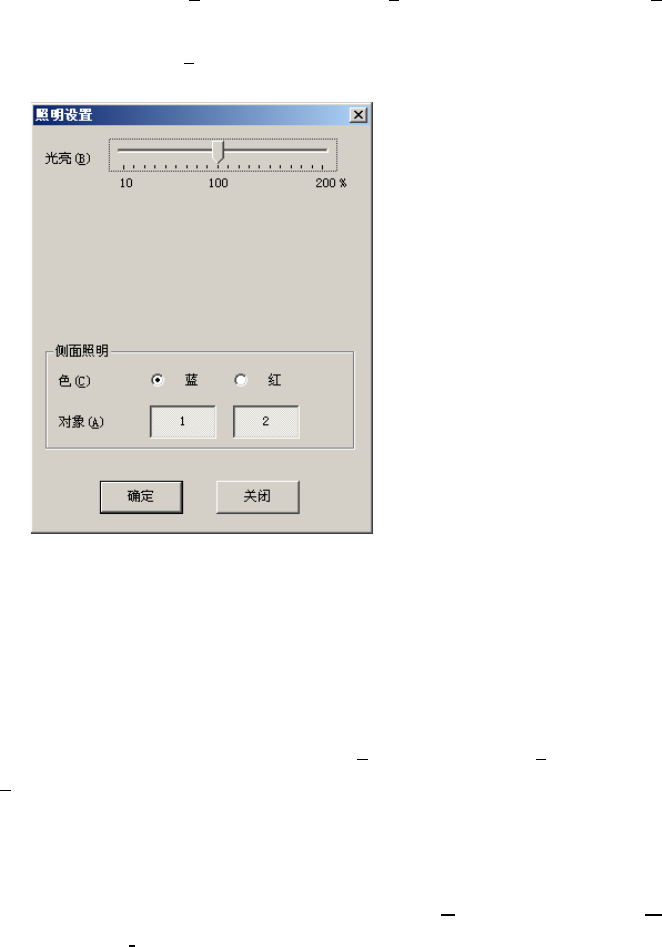

图 7-4-3-1-2 照明设置画面
选择＜确定＞按钮后，从下次起按设置的内容打开照明。
选择＜取消＞按钮后，设置的内容变为无效。
② 极性控制
控制极性的正／反。
控制项目的“极性控制”被勾选时，可选择＜正（P）＞按钮、＜反（N）＞按钮、
＜正／反（/）＞按钮，或按［Ｆ３］键 ､ ［Ｆ４］键 ､［ Ｆ５］
③ 照明单元移动控制
使照明单元向 Standard 方向、或 Option 方向移动。
控制项目的“照明单元移动控制被勾选时，可选择＜STD（S）＞按钮、＜OPT（O
）
＞按钮、＜STD／OPT（/）＞按钮，或［Ｆ３］键 ､ ［Ｆ４］键 ､［ Ｆ５］ 键进行
控制。
(4) 状态显示
控制完了时显示各单元的状态。
7-24
第 2 部 功能详细编 第 7 章 手动控制
7-4-4 送料装置
7-4-4-1 送料器送料针控制
从菜单栏中选择“控制”/“送料装置(F)”/“送料器送料针控制(F)”，则显示如下的送
料器送料针控制画面。
图 7-4-4-1-1 送料器送料针控制
(1) 控制项目
用按钮来选择控制项目。
图 7-4-4-1-2 控制项目
(2) 控制位置
在控制项目中选择了“卷带送料动作”时，可按控制位置(按钮)及编号(编辑框)，选择所
要控制的针的位置。
在控制项目中选择“单纯送料动作”时，可按控制位置 (按钮)，选择要所要控制的针的位
置。
图 7-4-4-1-3 选择卷带送料动作时
7-25
第 2 部 功能详细编 第 7 章 手动控制
图 7-4-4-1-4 选择单纯送料动作时
(3) 送料器的种类
在控制项目中选择了“卷带送料动作”时，要在组合框上选择送料带的宽度和间距。
在控制项目中选择了“单纯送料动作”时，不能设置。
按下“Alt”+“↓”键，可显示如下一览表。
① 卷带的宽度
② 供料间隔
可选择的传送间隔的种类因卷带的宽度而异。
7-26
