第 1 部 基本编 第 1 章 设备概要 1-3-2-5 操作面板 可通过主机的操作面板来控制机器的动作。 < 前面 > < 后面 > 图 1-3-2-5 操作面板外观图 表 1-3-2-3 开关 功能概要 No 开关名称 功 能 1 ORIGIN 回原点 ・ 进行全轴返回原点。 2 START 开始 ・ 进行生产或模拟生产运行时使用。 3 PAUSE ， STOP 暂停， 停止 ・ 停止生产或模拟生产时使用。按…
第 1 部 基本编 第 1 章 设备概要
（3）请按 OSD 开关，选择 OSD 画面的『BUZZER』，横向滑动 OSD 开关设置 ON/OFF。设置
后，按 OSD 开关，选择 OSD 画面的『RETURN』，横向滑动 OSD 滑动。
[TP SETUP]
OSD ON 2 sec
BLOFF 0 min
BUZZER ON OFF
BZ TIME 1 2 3
FORMAT BIN ASCII HEX
X-DIV 240
Y-DIV 240
CANCEL
RETURN
SELECT
（4）请按 OSD 开关，选择 OSD 画面的『EXIT』，横向滑动 OSD 开关。
[AD2 V1.0/6]
INPUT SELECT
AUTO ADJUST
AUTO CONTRAST
DISPLAY SETUP
TOUCH PANEL SETUP
RESET
ALL RESET
EXIT
VGA INPUT 800×600
VS 60Hz/HS 37kHz
SELECT
ENTER
1-47
第 1 部 基本编 第 1 章 设备概要
1-3-2-5 操作面板
可通过主机的操作面板来控制机器的动作。
<前面>
<后面
>

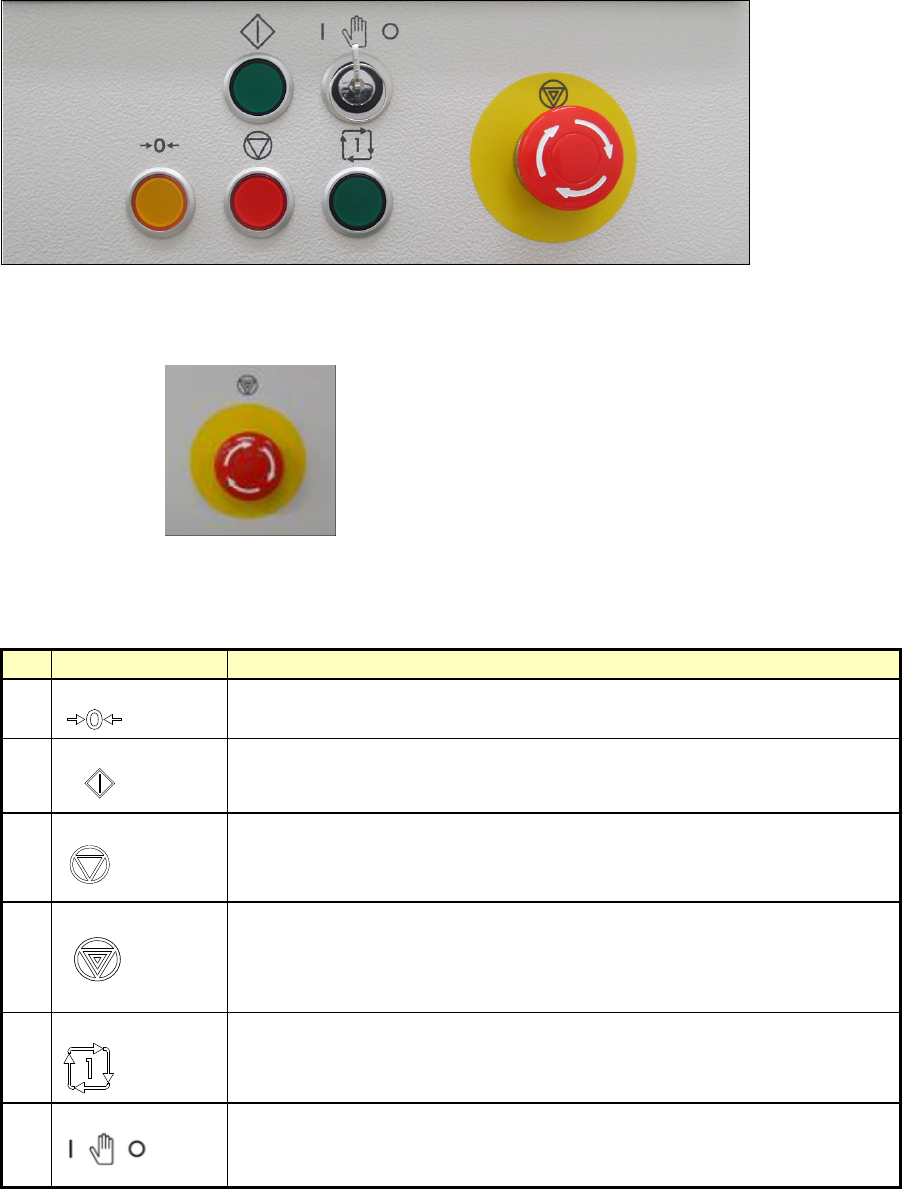

图 1-3-2-5 操作面板外观图
表 1-3-2-3 开关功能概要
No 开关名称 功 能
1
ORIGIN
回原点
・进行全轴返回原点。
2
START
开始
・进行生产或模拟生产运行时使用。
3
PAUSE，STOP
暂停，停止
・停止生产或模拟生产时使用。按一次暂停,再按一次结束。
4
EMERGENCY
紧急停止
・用于紧急停止。当装置出现异常动作或可能危及人体时，按下此开关
暂停机器。按下该开关后,马达及其他驱动部分停止工作,红色信号灯
点亮。
按箭头方向旋转该开关即可恢复。
5
SINGLE CYCLE
单次循环
・一块基板生产结束即停止生产时按此按钮。
再按一次则解除该模式。
6
MAINTENANCE KEY
维护健
・
此开关可切换生产模式（钥匙处于横向）、维护模式（钥匙处于竖向）。
・维护模式时，在安全盖打开的状态下可慢速运行。
・生产模式时，打开安全盖时，即紧急停止。
1-48
第 1 部 基本编 第 1 章 设备概要
1-3-3 操作方法
1-3-3-1 命令的选择
命令的选择方法有菜单选择与命令按钮选择两种。
但用命令按钮不能选择所有的命令。
需选择详细命令时,应通过菜单进行选择。
同时使用菜单与命令按钮进行操作,可提高操作效率。
(1)
通过菜单进行选择
通过菜单来执行命令，有以下两种方法。
：使用鼠标器来选择。
：操作键盘来选择。
1） 用鼠标器选择的方法
用鼠标选择的方法与普通的Windows操作相同。
用鼠标随时点击所需菜单,达到目标命令后,点击该命令即可。

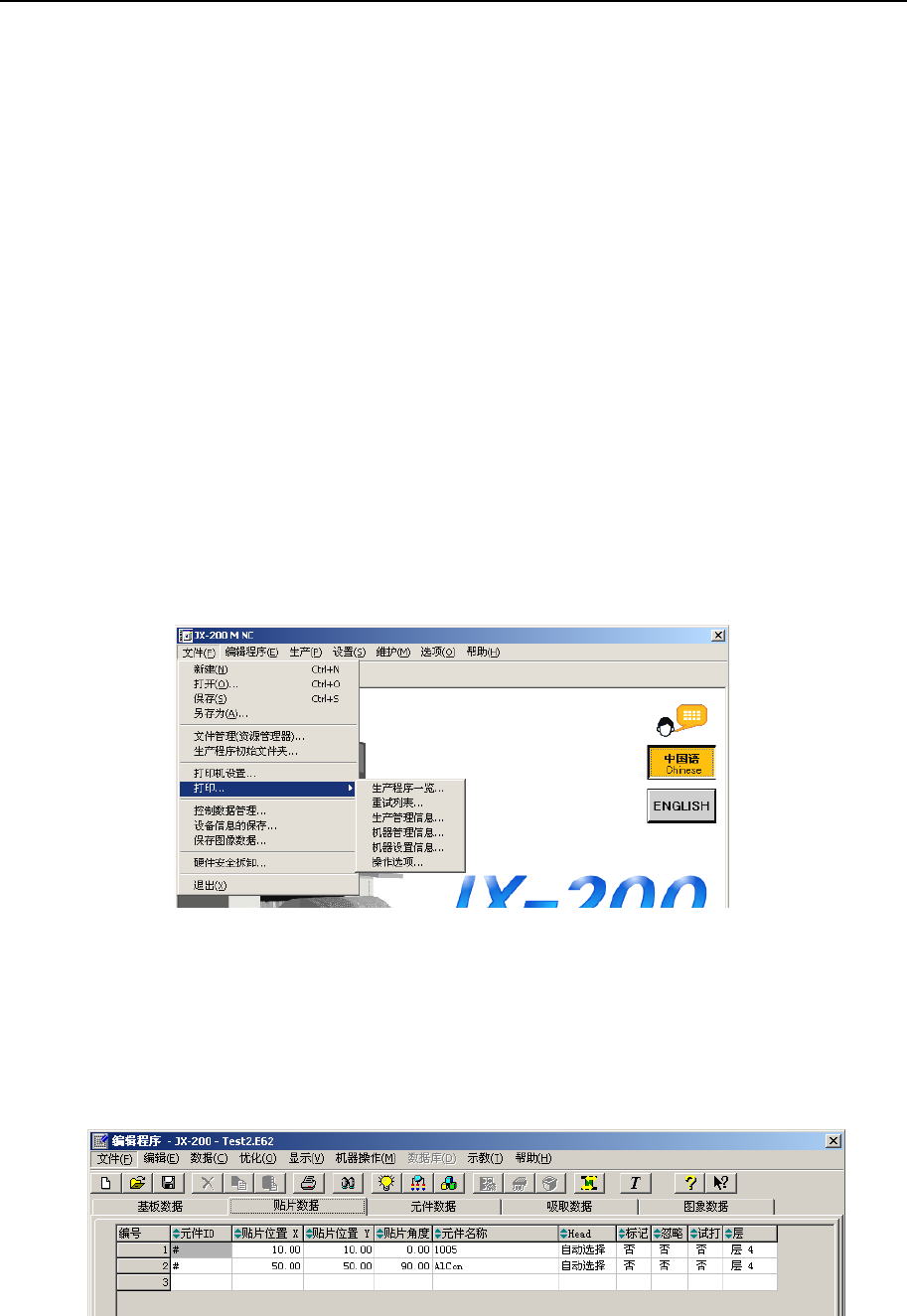

示例：桌面画面,可随时点击[文件] → [打印] → [生产程序一览],选择[生产程序一览]。
图 1-3-3-1 使用鼠标选择
2） 在键盘上选择
用键盘选择菜单,有“按箭头键选择”与“按快捷键”两种方式。
下面示例说明生产程序编辑画面:
按[Alt]键激活菜单栏后,[文件]菜单便会反色显示。
图1-3-3-2 激活菜单栏
