第 1 部 基本篇 第 4 章 制作生产程序
灵活 2
根据测量结果，检出元件的左右对称轴，从该轴取
得元件的中心坐标、及角度偏差量，进行贴片校正。
元件尺寸，根据上述计算测量出的角度偏差量，以
实际的元件角度
0°为基础，把测量结果中最大的
幅度判断为 X、Y 。

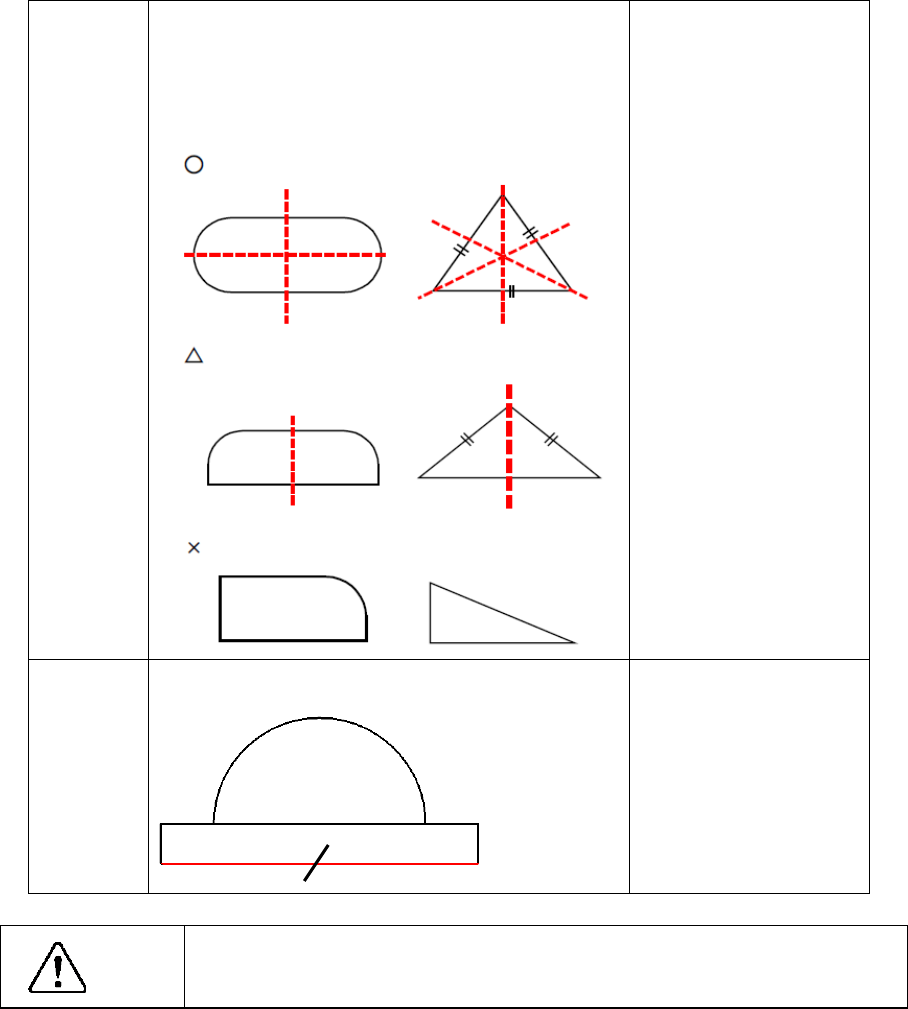

如果元件存在多个对称
轴，因能取得元件的准
确的中心坐标，此形状
会非常有效(例：左图
「○」元件)。
对称轴为 1 个时，由于
无法取得元件的 Y 方向
的准确的中心坐标，有
时会发生贴片偏移(例：
左图「△」元件)
。但是，
由于此偏移量有再现
性，输入贴片偏移量的
方法，有时也可以使用。
如果元件没有对称性，
此形状无效(例：左图
「×」元件)。
灵活 3
用元件的最小幅度附近的数据计算 XY 的幅度、位
移量。从元件的 X 方向的 1 边的倾斜取得角度。
异形元件
可识别许多异形元件，
但如果元件的上下带圆
形的，角度偏移值会变
得不稳定。（由于取得
角度时只使用 1 个边）
元件形状的初始值根据元件种类有既定值。一般情况下，如果改变算法会导
致错误发生率增大。因此除特殊情况外，请绝对不要变更。
注意
4-69
第 1 部 基本篇 第 4 章 制作生产程序
(6) 识别中心偏移量
图像定中心是通过将吸取中心位置(通常是元件中心位置)移动到VCS的中心位置来进行。但
象MCM(Multi Chip Module)之类的元件，因不能吸取元件中心，如果超出VCS视角范围时，
将不能进行图像定中心。此时，可通过输入如下图的偏移值(a、b)，使之正常进行识别。
输入示例
识别中心偏移（
0，0）时
吸取
中心位置 = VCS
中心位置
识别中心偏移（
5，-2）时
吸取中心位置
元件中心位置
-Y 方向
+X 方向
VCS
的视野
（俯视图）
4-70
第 1 部 基本篇 第 4 章 制作生产程序
4-3-5-2-6 检查
对“芯片站立”、“检测吸取位置偏差”、“判断异元件”进行设置。
图 4-3-5-2-6-1 元件数据(检测)
环境设置中设置了简易输入模式时（参见 4-5-3 章），所有项目均会显示浅色，
不能变更数值。
要变更时，请解除简易输入模式。
(1) 芯片站立
指定是否对芯片站立进行检查。通常3216以下的芯片元件必须执行。由于检查是在移动中
进行，所以不需要费时间。
※判定值
： 根据已输入的元件高度尺寸计算并自动输入。激光定中心时测定值超过此处的
设置高度时，则判定为芯片站立错误。
4-71
