第 1 部 基本篇 第 2 章 生产
（1）供应元件的状态
当前的生产程序供应元件的示教状态，区分显示如下。

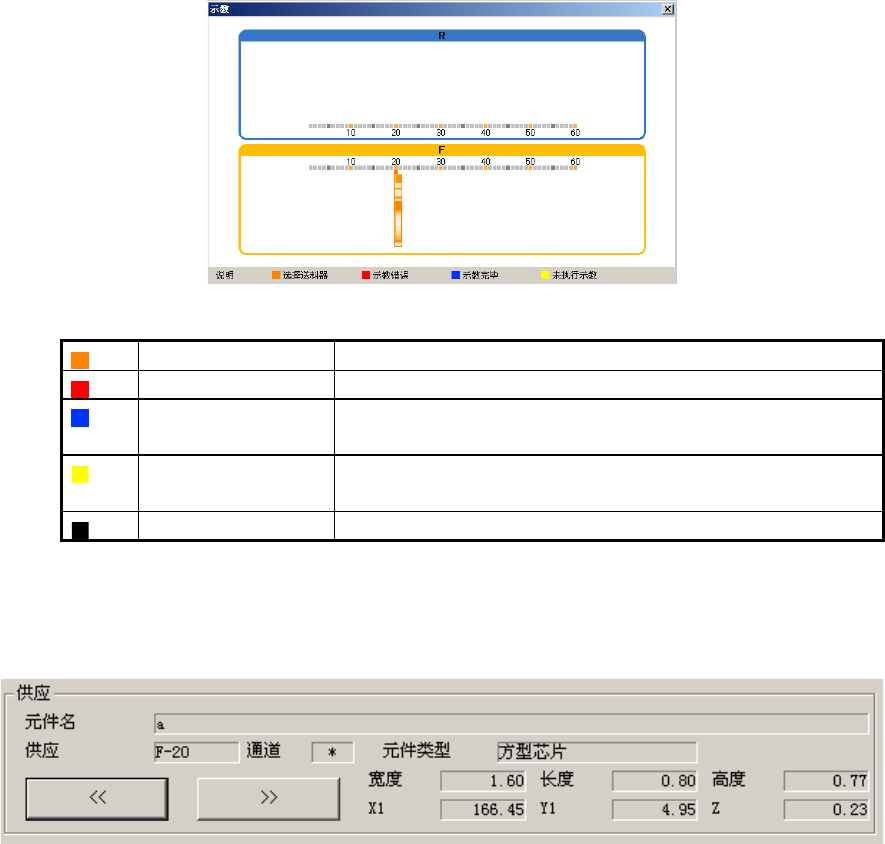

图 2-13-2-1-2 供应元件的状态
选择送料器 当前选择的送料器。
示教 NG 吸取位置自动示教失败的供给元件。
示教 OK 吸取位置自动示教或手动示教中，进行过吸取位置示教的
供给元件。
示教未实施 吸取位置自动示教或手动示教中，未进行吸取位置示教的
供给元件。
其他的送料器 与自动示教时无关的送料器。
（2）供应元件的详细信息
显示成为示教对象的供应元件的详细信息。
图 2-13-2-1-3 供应元件的详细信息
按
[
<<
]或[
>>
]按钮可以变更成为示教对象的供应元件。
2-133
第 1 部 基本篇 第 2 章 生产
（3）操作按钮

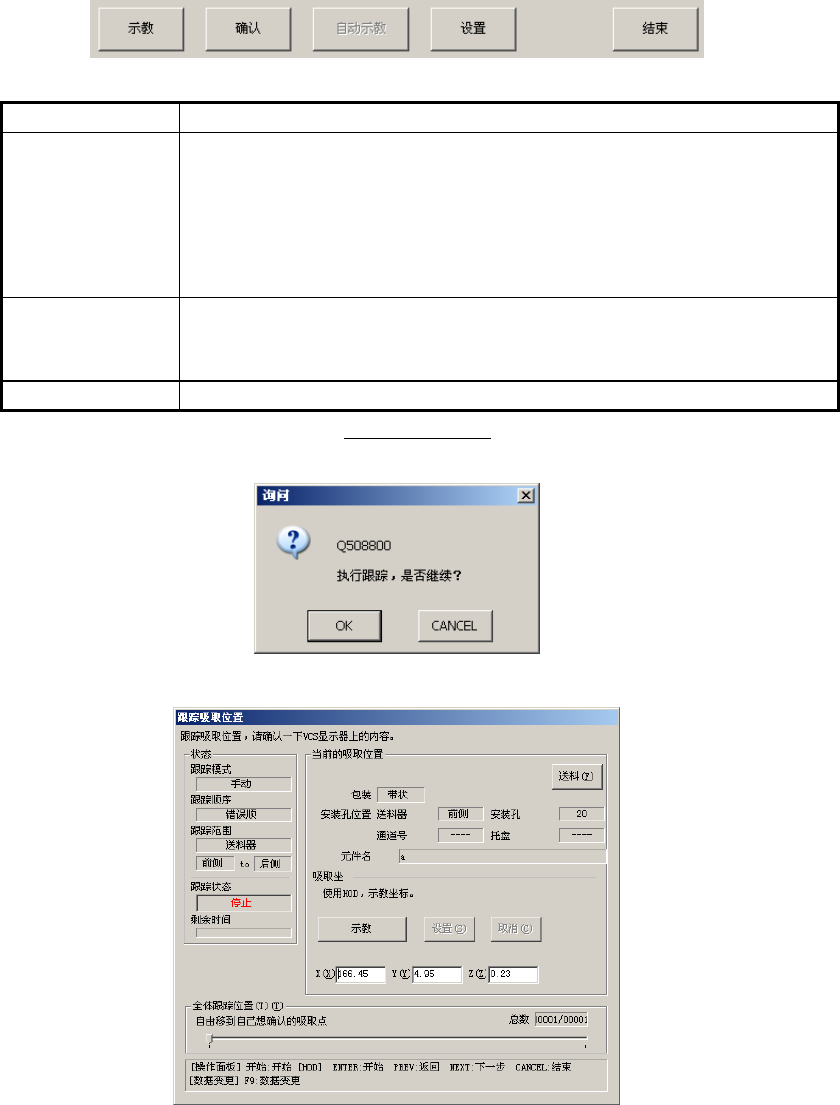

图 2-13-2-1-4 操作按钮
示教 为了对示教对象的供应元件进行示教，调出手动的吸取跟踪对话框。
确认 对全部送料器的供应元件进行自动吸取跟踪。这时，摄像机上显示出
吸取位置，请确认是否要进行供应元件吸取位置的示教。
如果确定，则自动进行下一个元件的确认。此时，被视为该示教已经
完成。
如果确认时出现问题，请用<STOP>开关中断处理，手动示教或进行自
动示教。
自动示教 对吸取位置自动示教对象的供应元件的吸取位置，进行自动示教。
如果成功，示教结束。
如果失败，则变成自动示教错误状态。
结束 退出简易设置准备的示教对话框。
实施“确认”、“自动示教”时，因为设备会立即运作，所以将显示确认安全的信息。实施前
务必确认设备内部与周围的安全。
图 2-13-2-1-5 确认信息
图 2-13-2-1-6 吸取跟踪对话框
有关吸取位置自动示教、确认、示教显示、吸取跟踪对话框，请参见《4-5-4-4-3 坐标系：
吸取位置/高度》。
2-134
第 1 部 基本篇 第 3 章 维护
第 3 章 维护
3-1 日常检查项目一览
日常检查项目
检查·加油频率
处
理
方
法
检查调整项目 处理确认方法
每
天
每
周
每
月
每 2
个月
每半
年
每 3
年
检
查
空气压力 确认为 0.5MPa ○
管道及接头 空气泄漏 ○
各单元气缸
操作确认
○
空气过滤器(Head) 是否无污垢 ○
开机指示灯 确认点亮 ○
传送带 磨损、破损、松弛 ○
传送滑轮
动作确认
○
挡片 磨损、破损 ○
气弹簧 保持前后安全盖开放状态 ○
芯片箱 丢弃芯片 ○
电缆、插头
检查确认连接状况
○
真空泵压力 确认
-90
～
-100k
Pa
○
清
扫
X、Y 轴直动单元 除去灰尘、油污 ○
传送带 除去灰尘、异物 ○
各传送传感器
清扫
○
激光校准传感器 清扫传感器视窗的赃污 ○
吸嘴 清扫吸嘴 ○
吸嘴外轴 清扫轴的内部 ○
ATC 托架
除去灰尘、油污
○
送料器台架、统一更换台 除去异物 ○
OCC(偏光滤镜) 除去灰尘、异物 ○
VCS 清扫上面的脏污 ○
CAL 块
除去灰尘、异物
○
风扇马达 除去灰尘、异物 ○
HMS 清扫传感器窗的脏污 ○
注
油
X、Y 轴直动单元
活动是
否平滑
黄油(6459 润滑油
N)
○
滚珠丝杠（X、Y 轴） NSL 润滑油 ○
传送导轴
黄油(6459 润滑油
N)
○
滚珠丝杠(贴片头部) 黄油(CG2 润滑油) ○
花键轴(贴片头部) 黄油(CG2 润滑油) ○
吸嘴 油 清扫后
1 年＝6.600 小时
为防止因意外启动而导致事故，请在切断电源后进行检查。
危险
1. 加油脂时，请使用附带的油脂类，除 JUKI 指定的产品外，请勿使用
其他的油脂类产品。
2. 请使用指定的润滑油进行恰当的注油，如果用错润滑油，会引起运
行故障。
3. NEW DEFLEX OIL NO.1 ：第 4 种类第 3 石油类
黄油(6459 润滑油 N) ：消防法规定为非危险物，
黄油(NSL 润滑油 N) ：消防法规定为非危险物
黄油(CG2 润滑油) ：消防法规定为非危险物。
注意
3-1
