6-2
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
6.1. 基本设定 (Basic Setup)
选择< 基板>菜单，则显示如下对话框。
图
6.2 “PCB
编辑
:
板的定义
”
对话框
<1. 客户名> 编辑框
输入委托加工PCB的顾客的名称。最多可以输入64个文字。
<2. 板名称> 编辑框
输入PCB的名称。最多可以输入64个文字。
6-3
Board
定义

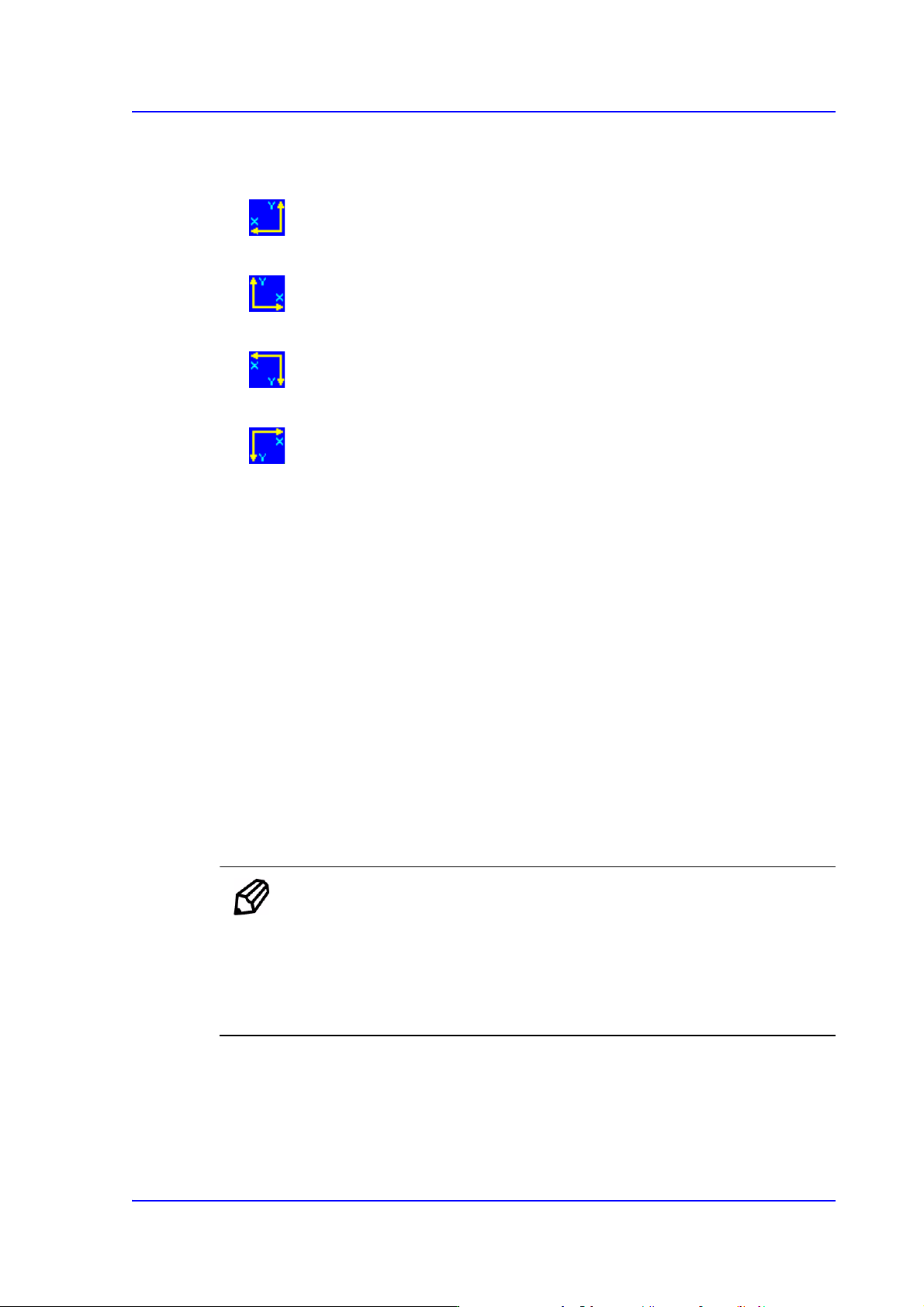

<3. 坐标> 组合框
选择PCB 的坐标系。可选择的坐标系如下。
左上: 它是以设备的前面为准时，X轴向左的方向增大，Y轴向上的方向增
大的坐标系。
右上: 它是以设备的前面为准时，X轴向右的方向增大，Y轴向上的方向增
大的坐标系。
右下: 它是以设备的前面为准时，X轴向右的方向增大，Y轴向下的方向增
大的坐标系。
左下: 它是以设备的前面为准时，X轴向左的方向增大，Y轴向下的方向增
大的坐标系。
<4. 初始角度>
因无法假设将要工作的PCB为绝对的90度或0度，在编制PCB 程序时需要设置
初始角度（PCB歪扭程度）。
设置Initial Theta 值时，PCB应投入到设备的工作区。
最初制订的PCB程序的PCB 在歪斜1 度状态下制订PCB，则以后生产的所有
PCB都不修改1 度歪斜状态进行作业。
为了把此现象降低到最小，PCB 机板投入到作业领域后，应该测定上下 2 点或左
右2 点来计算初始PCB 的歪斜角度，然后生成所有贴装坐标。
不存在对PCB的Fiducial CAD数据时，把PCB 投入到设备正确示教PCB的
Fiducial为获取CAD信息时使用。
获取对PCB 的Fiducial的CAD数据后，不再使用此数据，所以相应PCB退出的
时点初始化为"0"
备注. 要补正时需要同时满足以下的条件。
PCB 搬入到流水线的作业站
使用者模式不处于‘作业者’的状态时
设置2点以上的 PCB 基准标
<示教…> 按钮
有基准点标记数据时变成活性状态。
此按钮执行示教PCB初始角度的功能，单击时依次显示以下画面。
示教PCB的初始角度时，示教PCB上横向平行位置的2个点，竖向平行位置
