Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

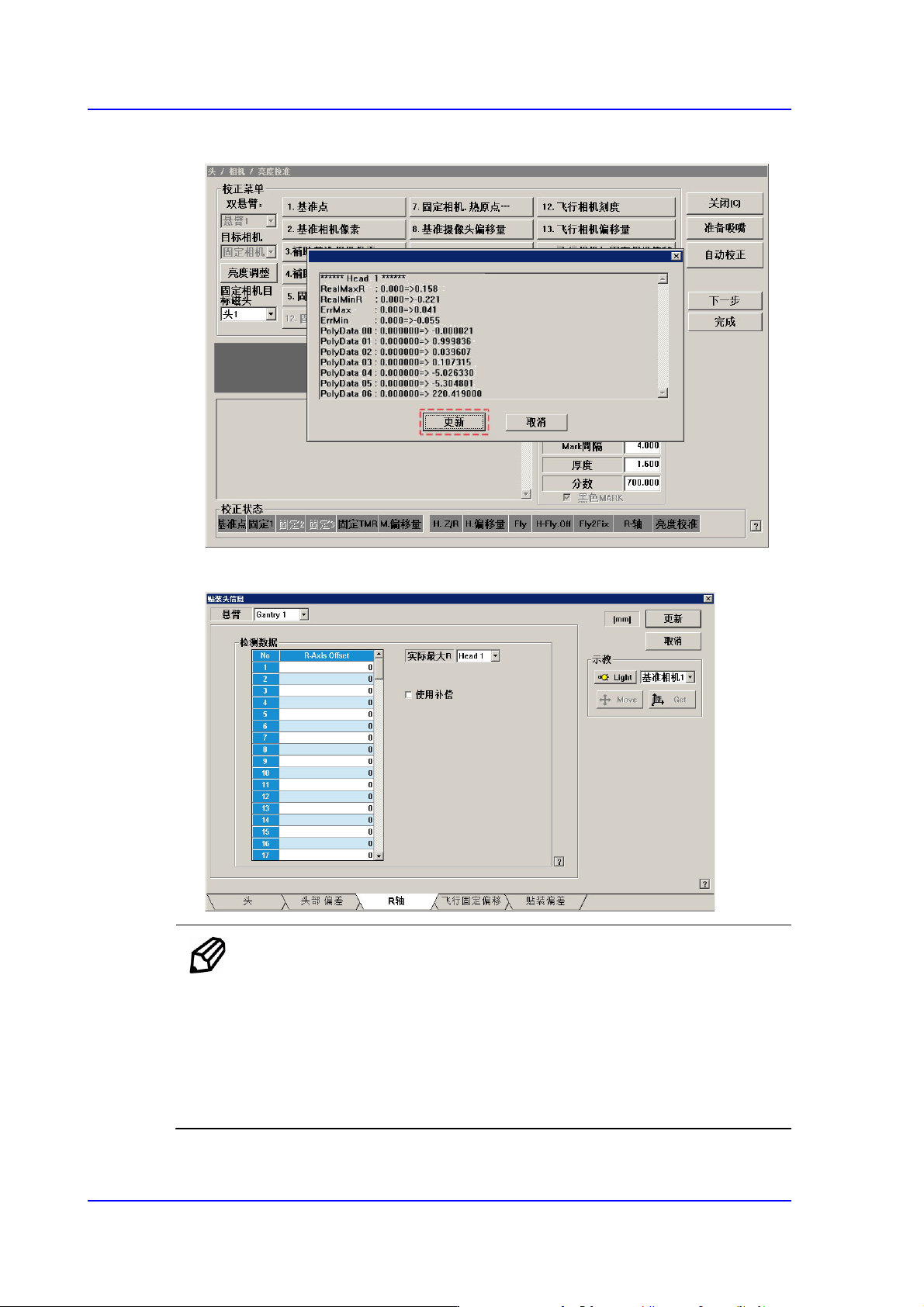

4. 正常结束对所有磁头的校正，则显示如下结果值。如下图显示结果值。
结果值在System Setup菜单的R Axis 对话框中可以确认。
备 注 R-Axis Offset的校正基准值如下。
Real Max(Min): 命令值与测定值之间的最大（最小）误差
Head1~Head6 : -0.5 ~ 0.5 (deg)
Err Max(Min) : 测定值与补偿值之间的最大（最小）误差
Head1~Head6 : -0.2 ~ 0.2 (deg)
14-77
Machine Calibration
14.3.8.11. Beam Offset Calibration
该校准作业测量基准相机 (Fiducial Camera)中心与悬臂的Beam Sensor之间的距离。
需要测量Beam Offset时，先在系统菜单的<Head>选项卡选择需要使用的Beam
Sensor。
下面是Beam Offset的校准过程。

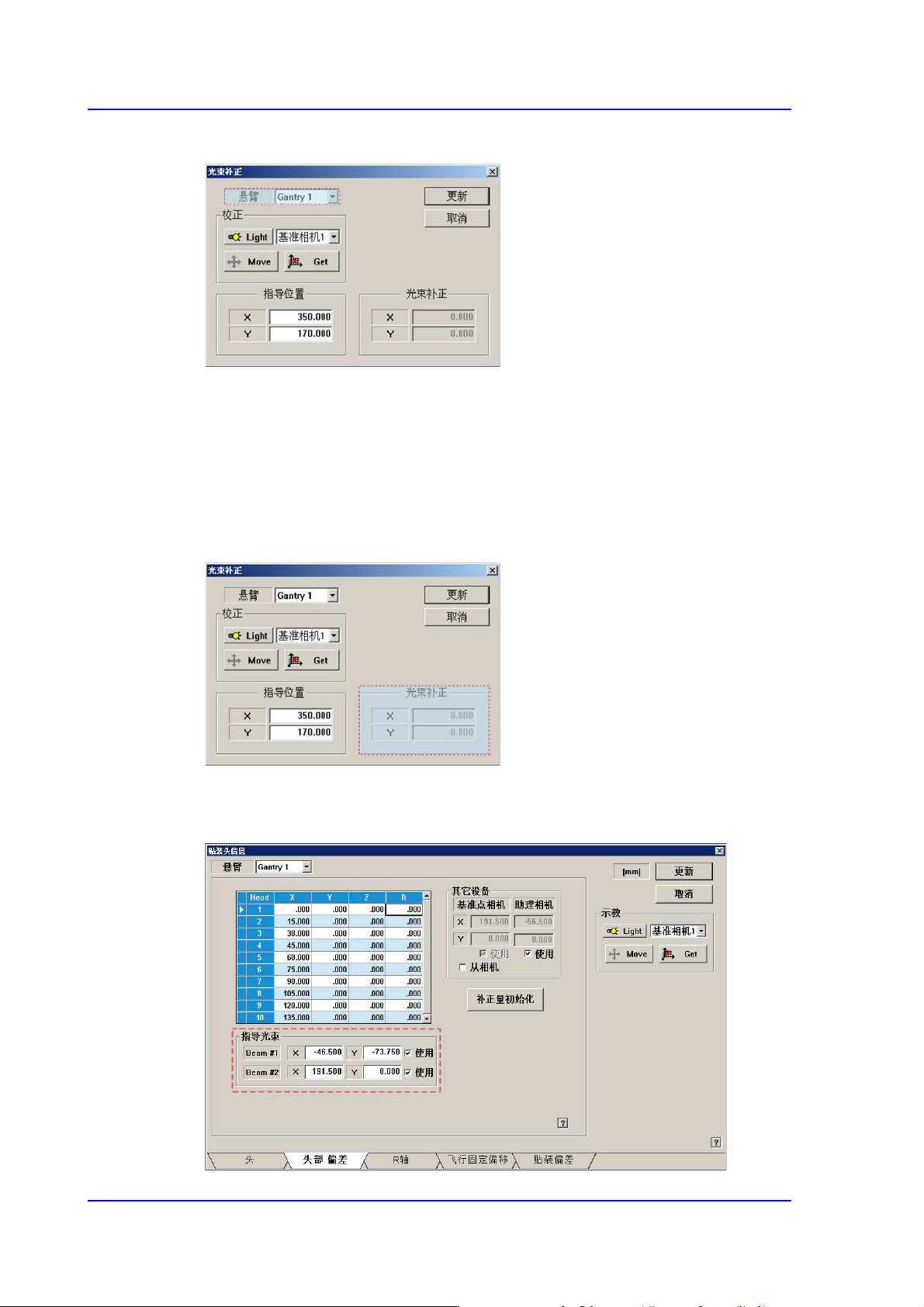

1. 点击<17. Beam Offset>键，实行Beam Offset对话框。
