14-66
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
14.3.8.7. Fly Camera Scale Calibration
测量飞行相机的标度(Scale)。执行Fly-Camera Scale Calibration之前，需先确认ANC
1号孔中是否已安装CNT20 喷嘴。
下面是 Fly-Camera Scale Calibration的校正步骤。
1. 未安装CNT20 喷嘴时，点击<Nozzle Prepare>按钮后，请在ANC 1号孔中手动插
入CNT20 喷嘴。

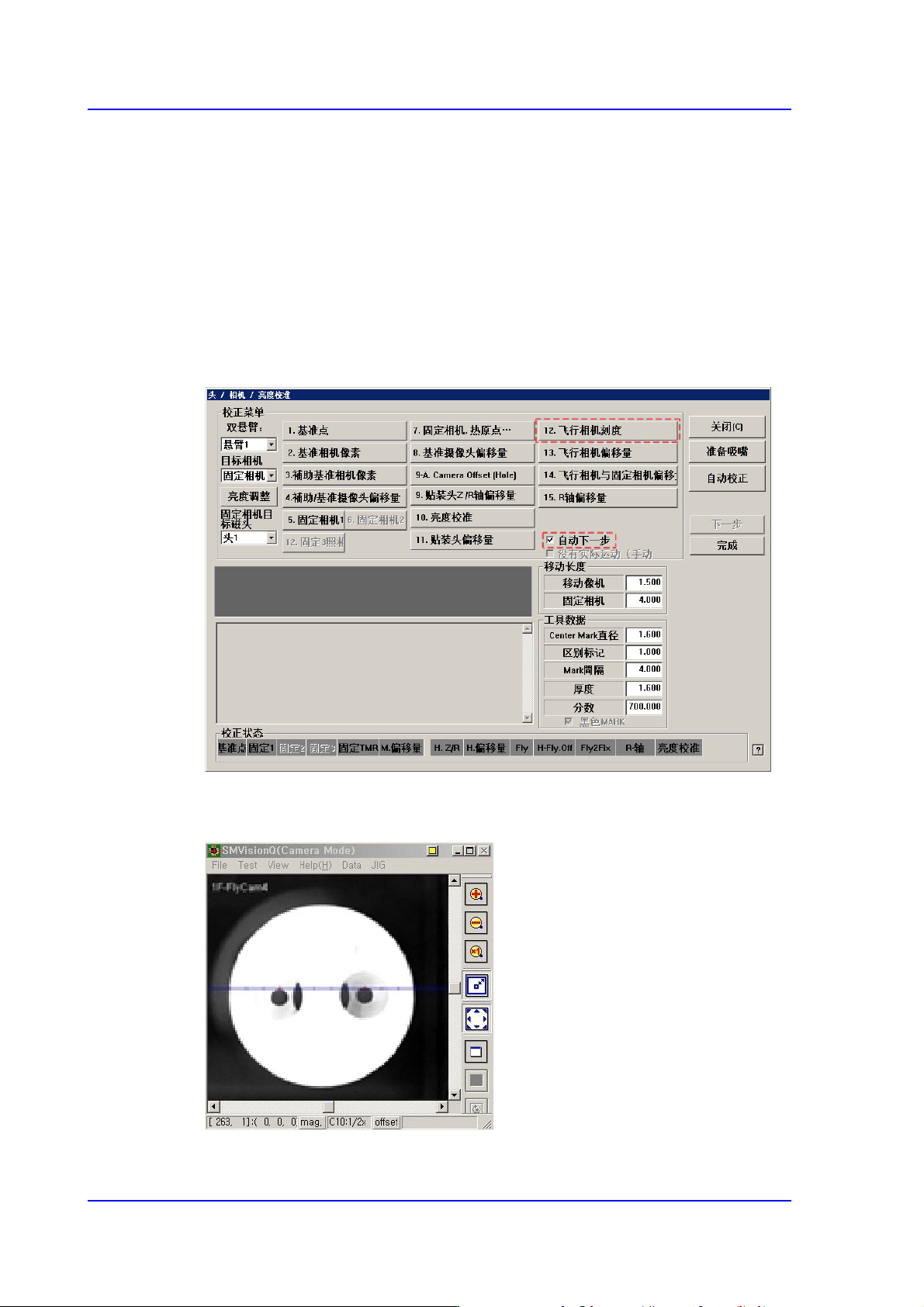

2. 选择<Automatic Next(自动下一步)> 校验框后，点击<13. Fly Camera Scale> 按
钮，则对选择的 Gantry 自动执行校正。
3. 校正是：用飞行相机识别校正 Tool 底面的Fiducial Mark 2点后，校正 Tool 放到
ANC顶面的校正 Tool 位置，之后识别校正 Tool 上面的边缘Fiducial Mark 2点。
