7-64
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
设定部品的Y轴方向的最大尺寸。
<本体 Y 最小> 编辑框
设定部品的Y轴方向的最小尺寸。
<引脚类型 > 组合框
选择引线的种类。可选择的引脚类型如下。
G型引脚: 如QFP部品，引线往外弯曲。
J型引脚: 如PLCC部品，引线往里面卷入。
<运算法则 > 组合框
选择识别部品的运算法则。 可选择的运算法则如下。
黑色实体
它是高速处理IC类元件的方法。一般适用于IC 类元件。
全部实体
虽然可适用于多种部品，但它的处理时间比较长。一般适用于IC类以外
的元件或不易识别的部品。
引脚数为奇数
使用在识别精度不重要的异形部件等。与 Trimmer的识别规则相似。
单数引脚
识别有Lead 的异形部件时使用。
<引脚参数 &组> 按钮
设置< 引脚参数 &组>。 <7.1.4.1 Lead Parameter>,<7.1.4.2
脚组
>。
此外的设定项目请参照 “7.1.1
共同
Align Data” 。
<选项> 领域
设定校正选项的数据。 详细事项请参照 “7.1.1 共同Align Data (7-16 页)” 。

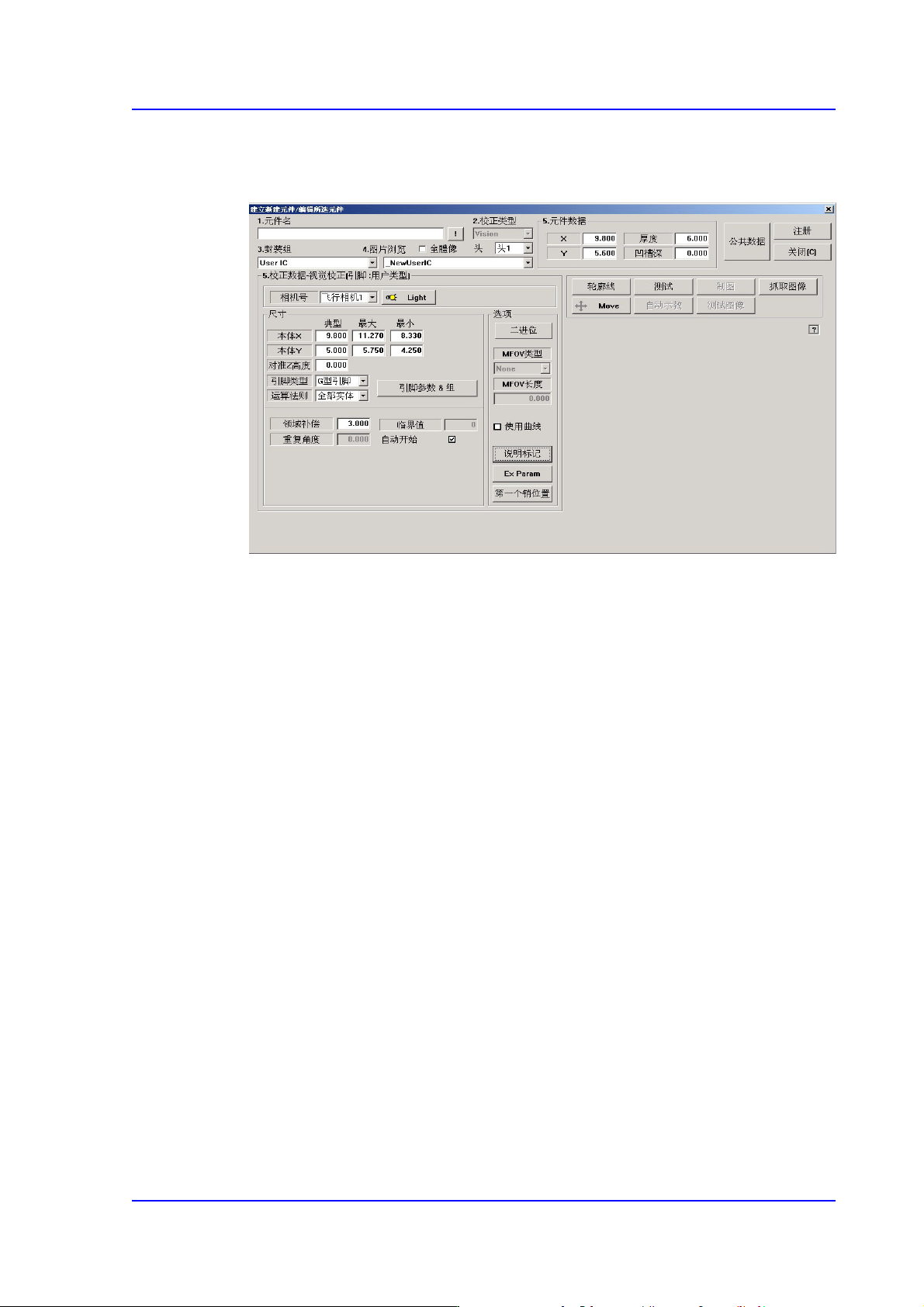

<Use Polygon> 校验框
对部件识别要求不严格的情况下，利用Auto Teach功能自动识别部件时使用
此功能。
请根据相应部件的特性适当调节 Threshold 和 Ex Parameter 自动识别部件。
选择<Use Polygon>校验框则<Lead Parameter & Group>按钮和 <MFOV
Type> 组合框被激活。还有<Auto Teach>按钮被激活。
此时，<Size>领域的<Body X>和<Body Y>编辑框里请设置寻找多边形领域
