Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
4.2. 查看 SMVision 显示窗
4.2.1. SMVision 构造
图

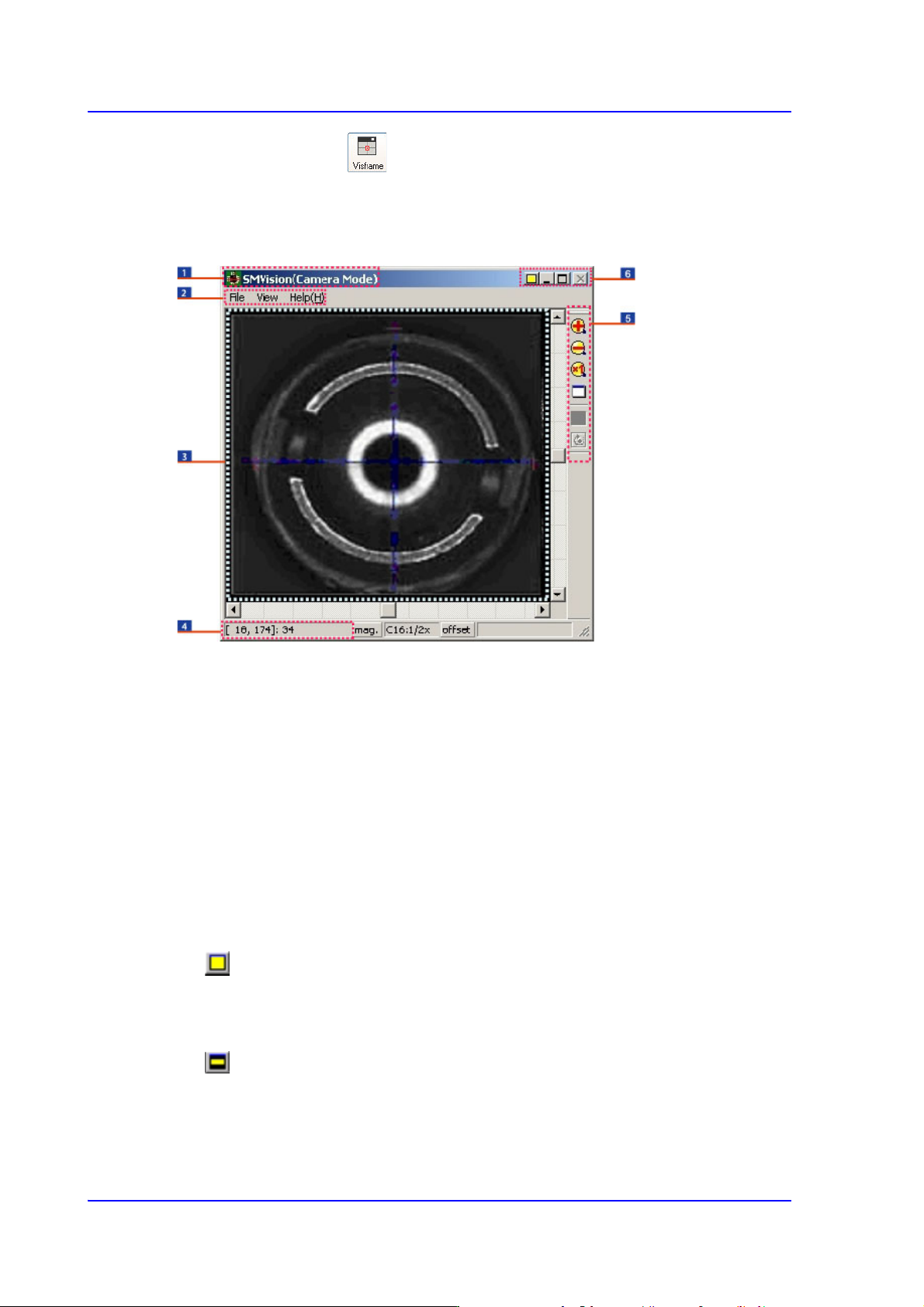

4.2 SMVision window
1: Titlebar
2: Menu
3: Display window
4: Status bar
5: Toolbar
6: System menu
4.2.1.1. 标题栏(Titlebar)
说明SMVision 的方式状态。
4.2.1.2. 系统菜单(System menu)
表示SMVision的‘Normal mode’ 状态。点击按钮则把SMVision变更为 ‘Compact
mode’。 Normal 方式中因 MMI 画面更换 SMVision大小也可最小化，
表示SMVision的‘Compact mode’ 状态。点击按钮则把VisFrmae 变更为 ‘Normal
mode’。 Compact方式中SMVision存在于画面最上面，大小无变更。
4-3
Tools
简化操作
(shortcut)
菜单
备 注 将鼠标放在Display window 上，在按住键盘上 ‘shift’键的同时双
击鼠标左键，此时就会转换到 ‘super compact’模式。
SMVision最小化
SMVision最大化
4.2.1.3. 标题栏(Toolbar)
扩大形象。
缩小形象。
实际大小显示形象。
4.2.1.4. 菜单(Menu)
4.2.1.4.1. File
Bitmap Save…
文件形式保存显示在SMVision的影象。
Export Device…
文件形式保存最近识别的部件信息。
Memory Save…
文件形式保存最近识别的影象。
Exit
结束SMVision。
