请参阅<Board> 领域的相应内容。
<3. Teach> 领域
为了识别PCB 上的2D条形码而把基准照相机移动到2D条形码的上面并示教2D
条形码位置。
<4. Bar Code Type>领域
设置2D Bar Code Type。
<Data Matrix> 选项按钮
固定大小的四角形模块信息储备方式的Barcode。
<QR Code> 选项按钮
纵横两方向信息储备方式的 Barcode。
<5. Search Area> 领域
在相机获取的形象中设置检查2D Barcode存在与否领域的大小。
<Width> 编辑框
设置X 轴方向检查的范围。一般设置为8 mm。
<Height> 编辑框
设置Y 轴方向检查的范围。一般设置为8 mm。
<6. Data Matrix Parameter> 领域
<Size> 领域
<Width> 编辑框
设置2D Barcode的 X轴大小。一般设置为4 mm。
<Height> 编辑框
设置2D Barcode的 Y轴大小。一般设置为4 mm。
<Shape>领域
<SQUARE> 选项按钮
设置正四角形方式的Barcode。
<Rectangle> 选项按钮
设置直四角形Barcode。
<7. Bar Code Color > 领域
<White > 选项按钮
Barcode比周边亮的情况
<Black > 选项按钮
Barcode比周边暗的情况。
6-41
Board
定义
<8. Parameter > 领域
< Score > 编辑框
设置形象分析时决定2D Barcode 存在与否的基准。建议值为600。
<Light >领域
设置检查Barcode 时的照明值。一般设置为5，建议根据Barcode的状态适当
进行调整。
<Test>按钮

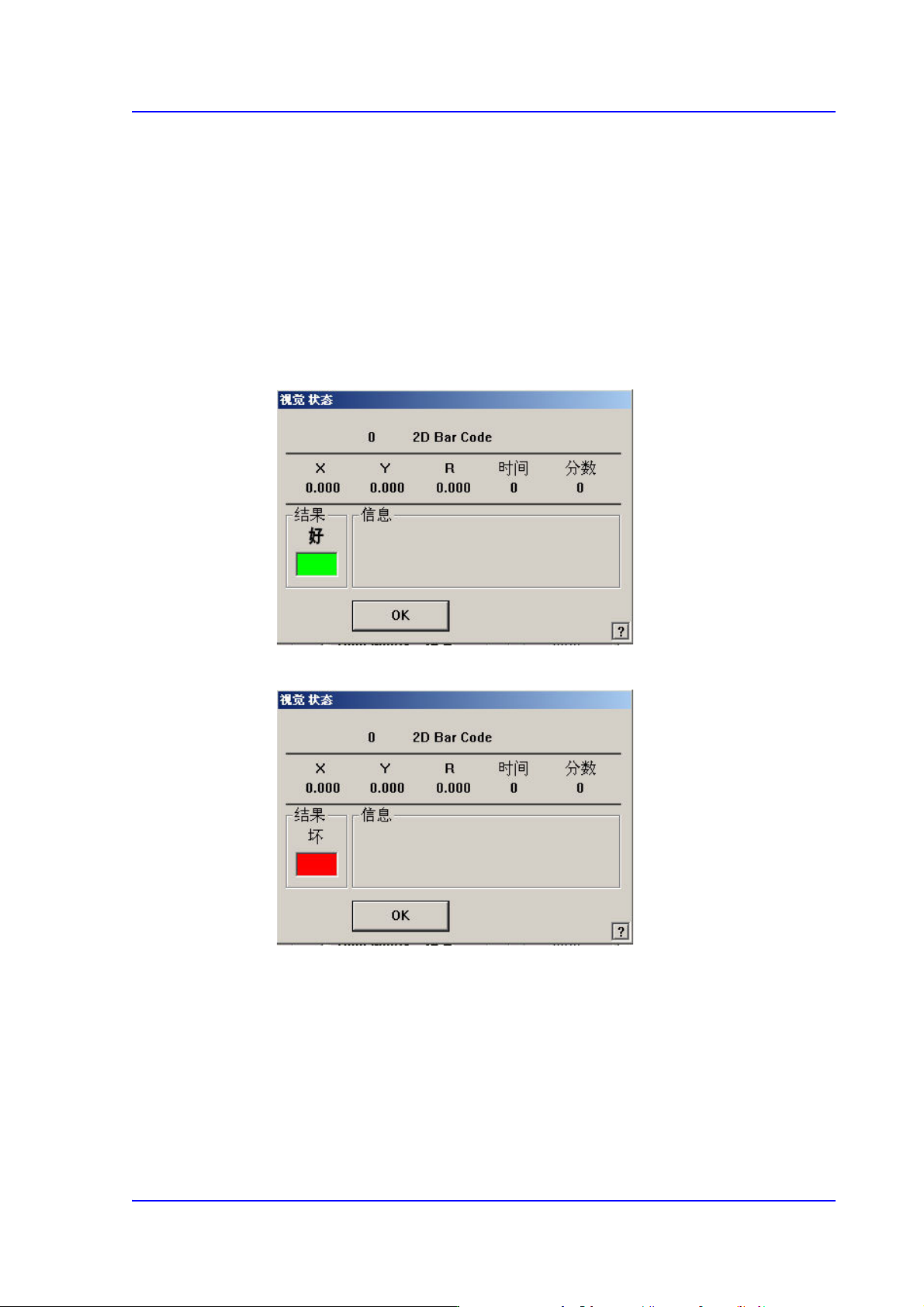

可确认读取的Barcode数据可否使用。Test成功则显示如下窗口。
Test 失败则显示如下窗口。
<更新> 按钮
保存条码设置数据后关闭“条码位置”对话框。
<取消> 按钮
不保存Barcode 设置数据 后关闭 “Barcode 位置”对话框。
