7-27
元件的登记
<区域补偿> 编辑框
把元件尺寸加上Area Margin的领域称为“元件识别领域”，正常情况下所吸
附元件的形状应该在“元件识别领域”内。
由于其它外部因素导致所吸附元件的形状脱离“元件识别领域”，但是如果
可以通过补偿该偏离值而正常地贴装元件，则设定“ 区域补偿” 就能正常地
贴装该元件。
通常在0~6范围内设定该值。如果是芯片元件，则建议使用Default 设定。

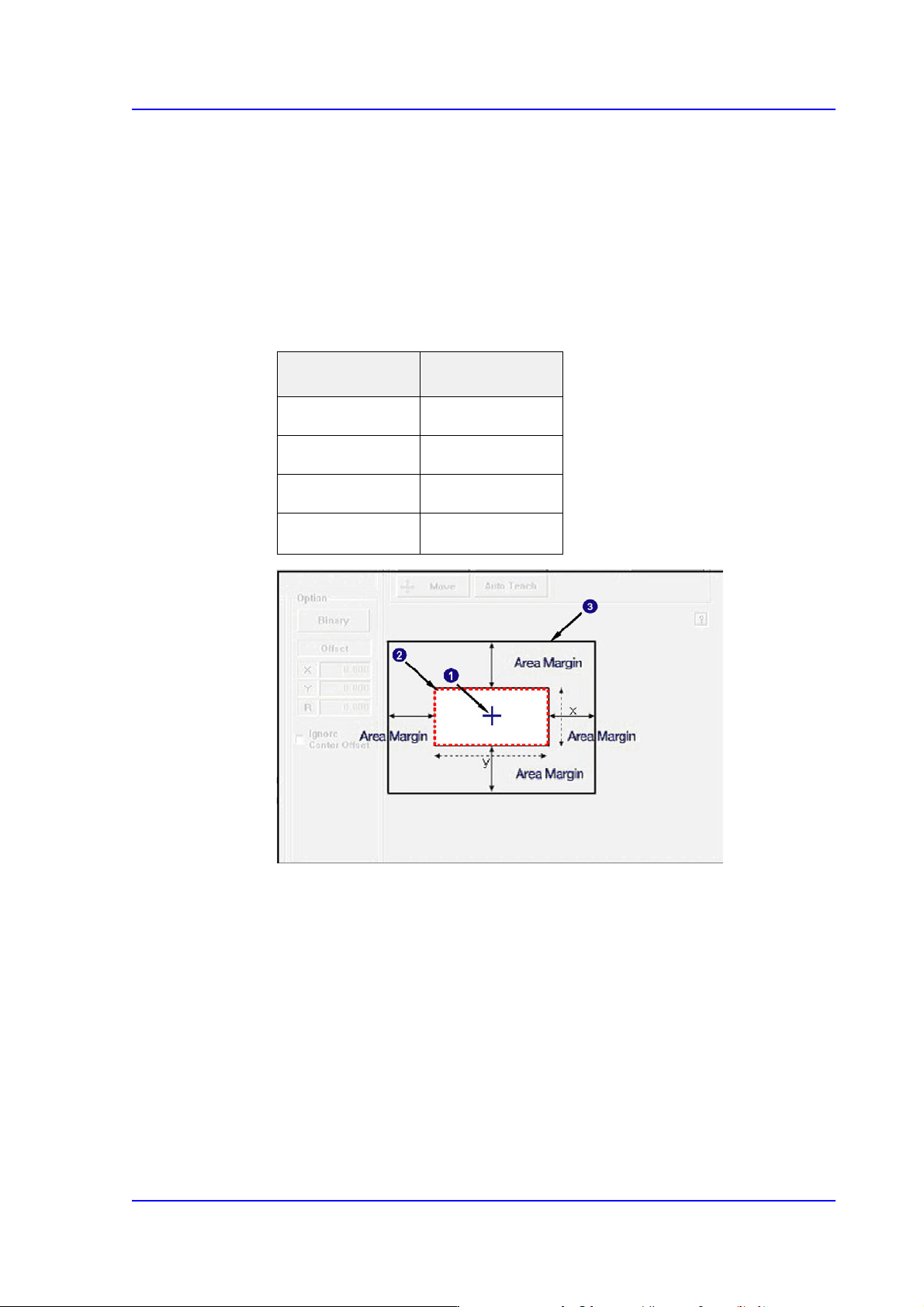

1:
器具中心
2: AreaMargin ‘0’
领域
3: Part Align Area
<重复角度> 编辑框
高程度部件实际贴装时，根据目力识别结果，补正跟目力结果相同的角度重
新进行识别后贴装部件的功能。 例如，在 Repeat Angle输入 0.1目力识别后
补正角度重新进行识别，再识别的结果大于0.1重新补正角度进行识别。 识
别结果小于 0.1为止进行补正，得出小于 0.1的识别结果则进行贴装。 (最大
试图4次识别) 本设备中无法使用。
Part Size Area Margin
0402~1608 0.750
2012~3216 1.500
3216~□5mm 2.000
□5mm~□10mm
3.000
