6-45 Board 定义 单击 <Block PC B> 按钮则显示可设置 PCB 模型类型的如下对话框。 图 6.12 “Block PCB ” 对话框 <1. 使用 > 检查框 要设置模型类型和 block 构成时选择 <2. Model Setting> 领域 <3. Block T ype> 组合框 选择构成模型的类型。 可选择如下的 3 种类型。
6-44
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

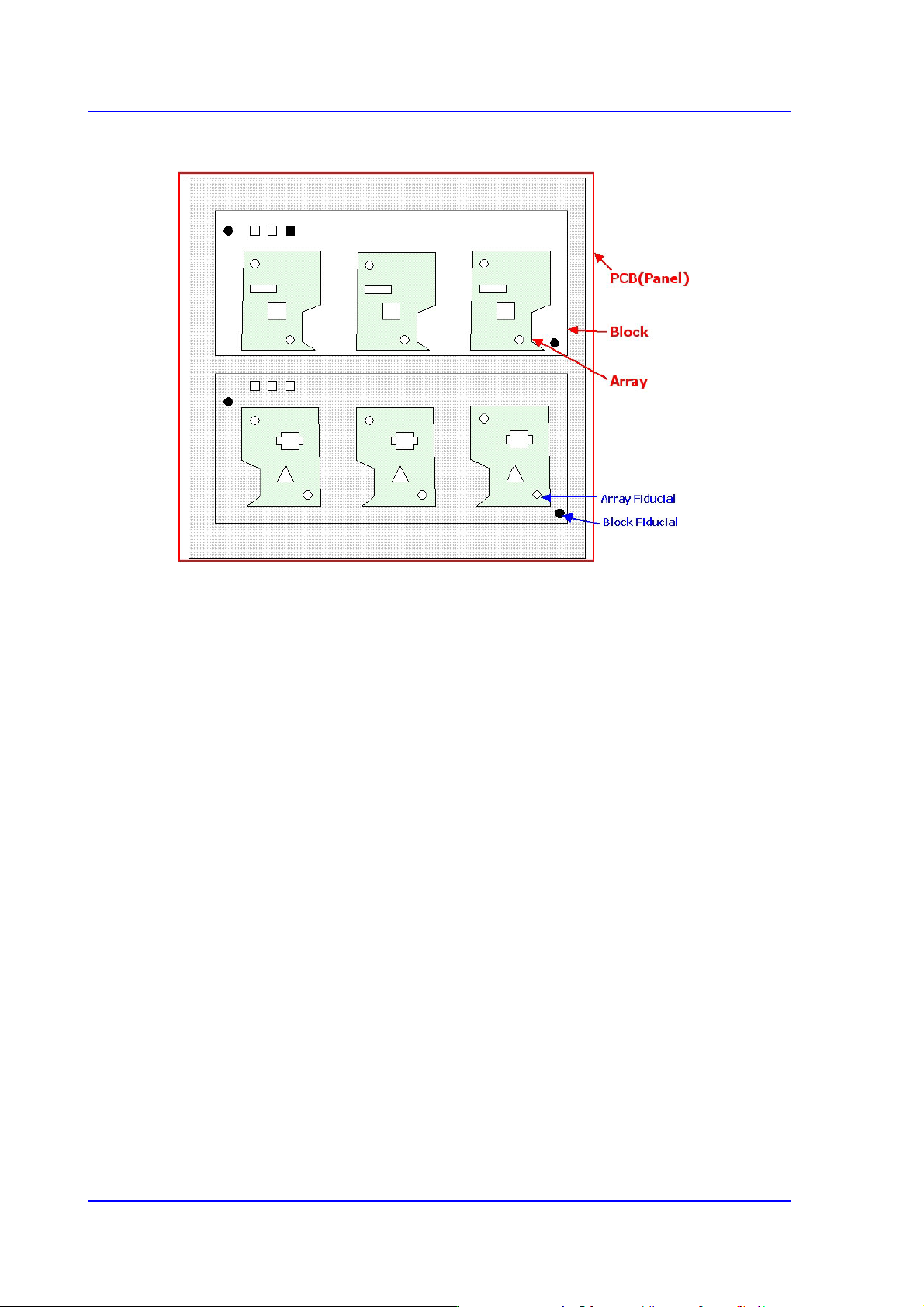

6.7. Block PCB
Block
构成One Board或Array PCB 形态，构成一个完成的PCB分离形态的单位名称。物理
性方面与之前的PCB是相同的形态。
Block Fiducial
为了补正对Block内贴装点定义的一个代表Block的Fiducial。
是与之前的Panel Fiducial 相同的概念，但之前的如果只存在一个Panel Fiducial 则
Block Fiducial 的存在跟Block个数相同的数量。
Block PCB
这是指以One Board或Array PCB的形态构成的一个完成的PCB。
PCB
一个PCB由一个或多个Block构成。
6-45
Board
定义

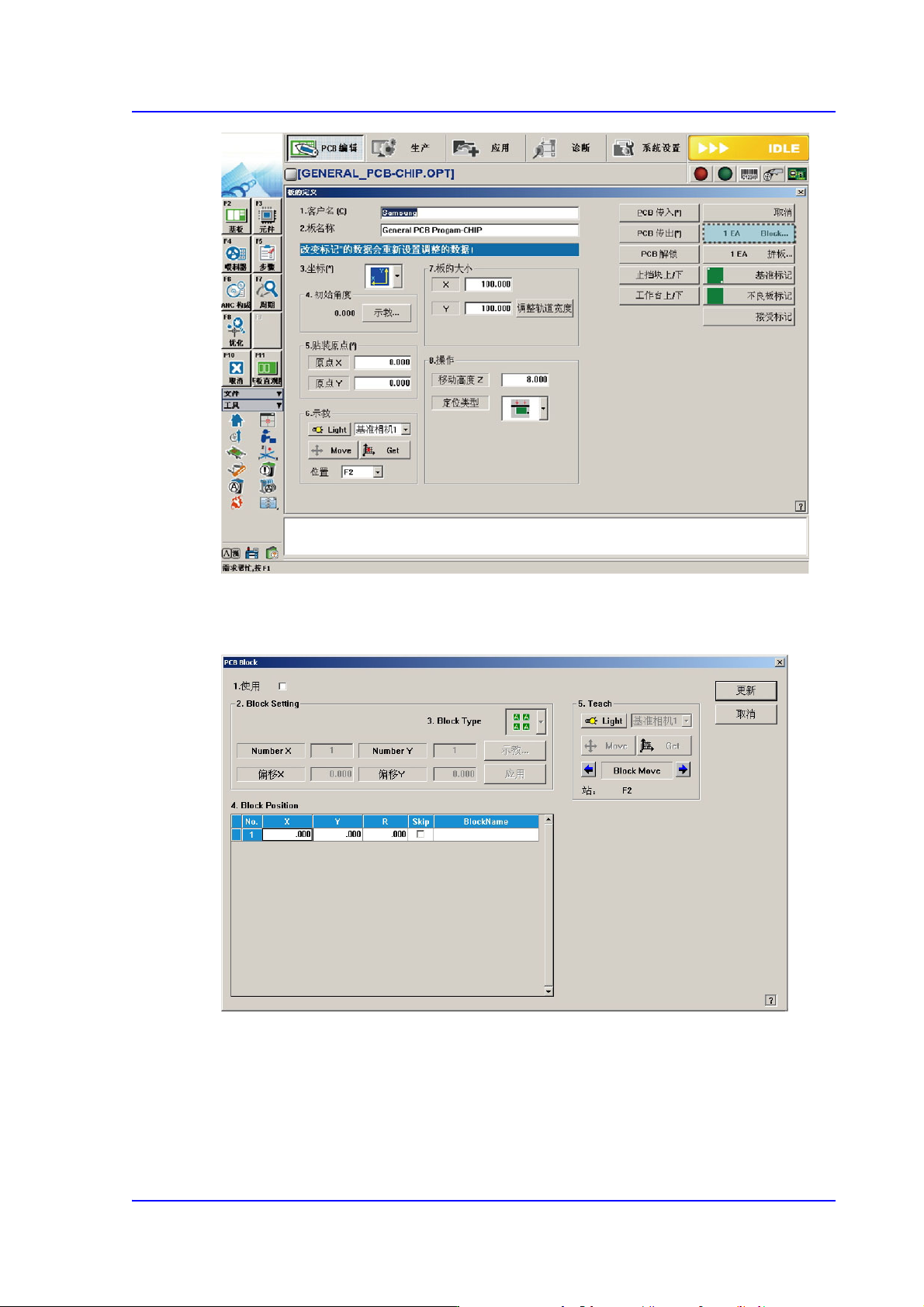

单击<Block PCB> 按钮则显示可设置PCB模型类型的如下对话框。
图
6.12 “Block PCB”
对话框
<1.使用 > 检查框
要设置模型类型和block构成时选择
<2. Model Setting> 领域
<3. Block Type> 组合框
选择构成模型的类型。可选择如下的3种类型。
6-46
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

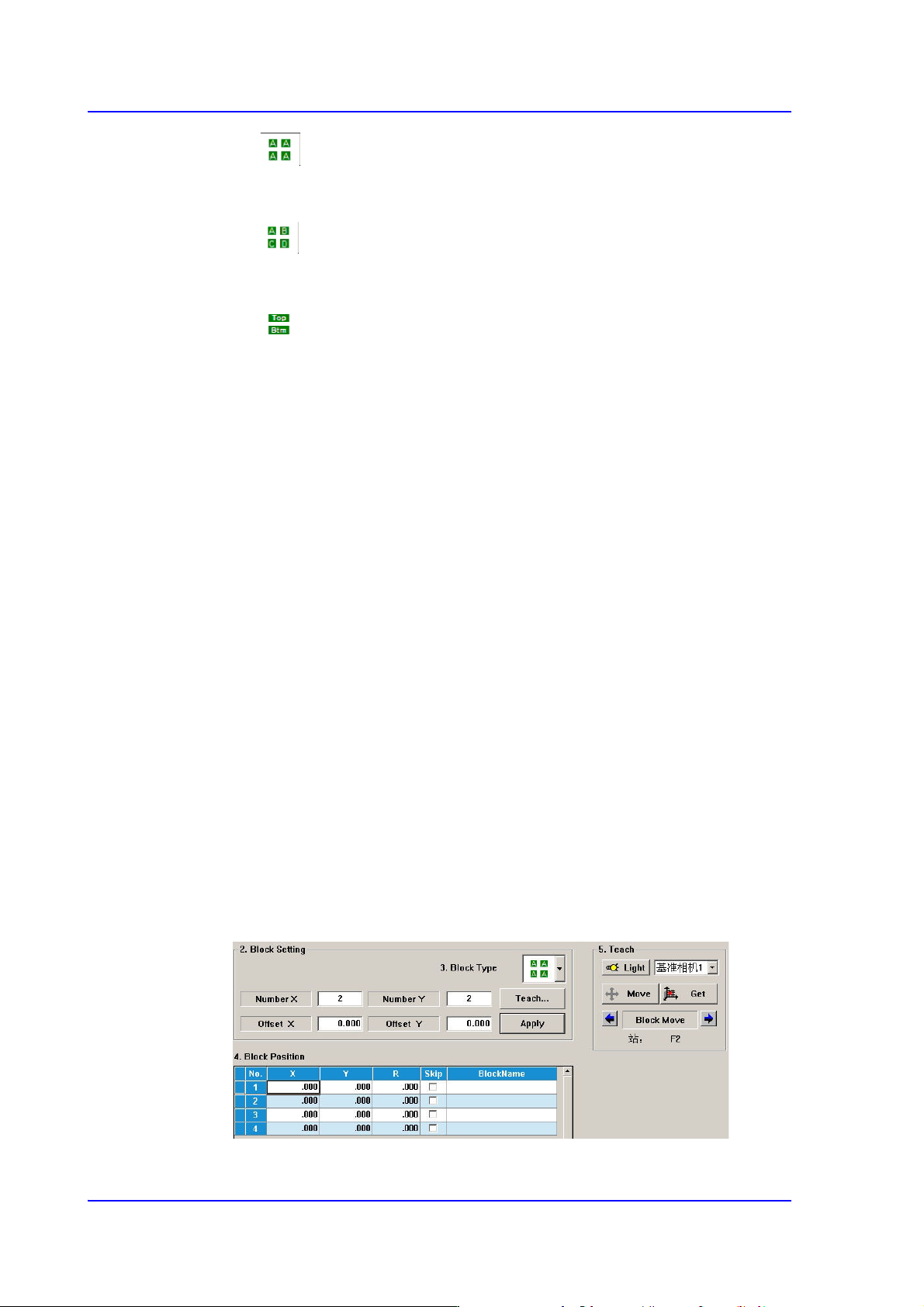

[Block PCB - Same Type]
Block的CAD(贴装点及部件)信息相同。
[Block PCB - Different Type]
Block的CAD（贴装点及部件）信息不同。
[Block PCB - Top / BottomType]
Block的CAD（贴装点及部件）信息不同。
在<Block Type> 组合框选择Block PCB类型时。
像设置Array PCB一样设置Block。首先决定用多少个Block组成整体后，对基准
Block的贴装原点适用偏移设置整个Block的贴装原点偏移。
<Number X> 编辑框
输入X 方向的Block数量。
<NumberY> 编辑框
输入Y 方向的Block数量。
<偏移 X> 编辑框
以基准Block的贴装原点为基准输入X 方向的Offset。
<偏移 Y> 编辑框
以基准Block的贴装原点为基准输入Y 方向的Offset。
<示教> 按钮
以基准Block的贴装原点为基准示教XY 的Offset
<应用> 按钮
根据已设置的X、Y Block数及X
、Y Offset在<3. 模型位置>领域中生成数
据。
