15-43 系统设置 5. 圈选了 <Sele ct Camera> 领域的 <Import All> 复选框后， 单击 <Import> 按钮。 6. 在 < 打开 > 对话框选择 LM_MAP_FIDUCIAL 后， 单击 < 打开 > 按钮。
15-42
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
3. Light Mapping 完毕后，针对Mapping 结果实行Test。
4. Test完毕后，单击<Close>按钮结束Mapping Test 对话框。
15-43
系统设置

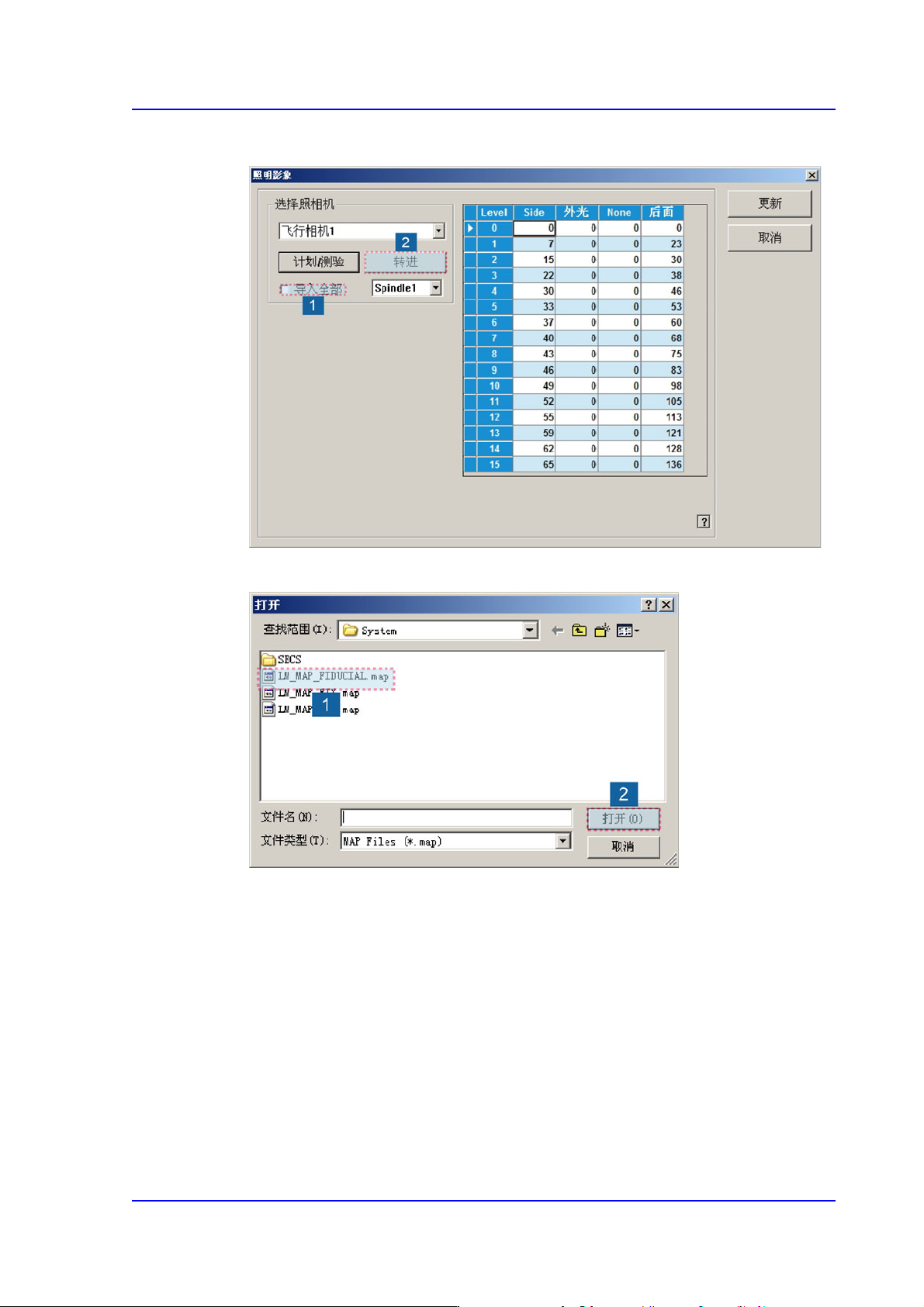

5. 圈选了<Select Camera>领域的<Import All>复选框后，单击<Import> 按钮。
6. 在< 打开> 对话框选择LM_MAP_FIDUCIAL 后，单击<打开 >按钮。
15-44
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
下面是设置Fiducial Camera 的过程。Fiducial Camera的Inner 不实行Light Mapping而
输入所设定的基准值。
1. 在<Select Camera> 领域选择 Fid Cam。如果Inner 的值与基准值不同，则手动输入
后单击<Update>按钮。
备 注. 下面是Fiducial Camera Inner 照明的基准值。
Outer Inner
0- 0
1- 20
2- 35
3- 50
4- 65
5- 80
6- 110
7 - 120
8 - 140
9 - 170
10 - 190
11 - 200
12 - 210
13 - 220
14 - 240
15 - 255
