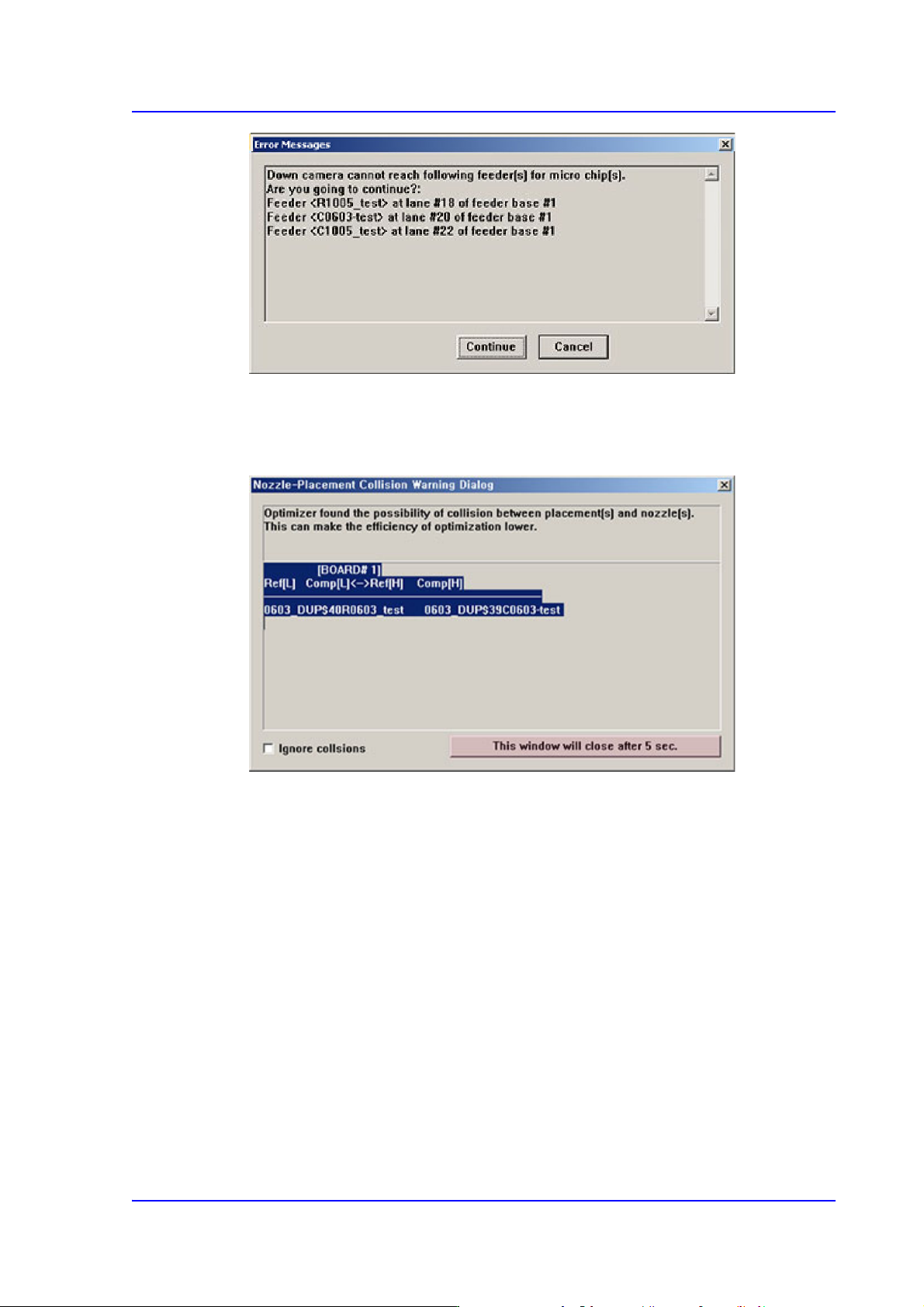

10-13
Optimization
提示类型2
虽然给使用者提供情报，但与使用者的输入无关，经过一定的时间后继续执行
Optimizer。
<Ignore collisions> 检查框
选择校验框时忽略部件贴装时已贴装的部件和喷嘴之间可能发生的碰撞按
照规定的作业顺序贴装部件。
<This window …> 按钮
想在显示的时间之前终止信息框时点击此按钮。这时立即关闭信息框的同时
继续执行Optimizer。
提示类型3
虽然给使用者提供情报，但因使用者的输入停止执行的情况。主要发生故障时
显示
10-14
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
10.7. Optimization Result
优化作业结束后会出现下面的对话框。
图
10.7 “Optimizer Result”
对话框
此对话框显示的各种结果可以对优化的状态一览。
当点击<Accept>按钮时，将关闭此对话框结束优化并有结果反映在 MMI 步骤程
序。
当点击<Reject>按钮时，结果将不反映在 MMI 步骤程序上，并且优化选项对话框会
再次出现。必要时重新调整优化选项再次执行。
<Placement> 领域
此领域显示部件数、总贴装点数、喷嘴更换次数、总作业时间。总作业时间为基
于模拟的估测值，由于不包括部品识别不良等要素，可能会与设备实际装贴时
间多少有些差异。
