测量结果可在Head Offset对话框中确认。

备注 Other Fid. Camera的校准基准值如下。

 Gantry 1

Offset X: -263 ~ -261 (mm)

Offset Y: -1 ~ 1 (mm)

14-30

Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

14.3.5. Conveyor Calibration

设置Conveyor内Station 的 Home Offset及Station之间的Offset。为了测量PCB Board

搬入及搬出时所需的信息，对Station内Stopper及 Work Sensor 位置进行Teaching。

在设备的初始安装过程中设置校准 (Calibration)。只有在对输送带(传送带)进行了

机械调整后，操作员才能重新加以调整。

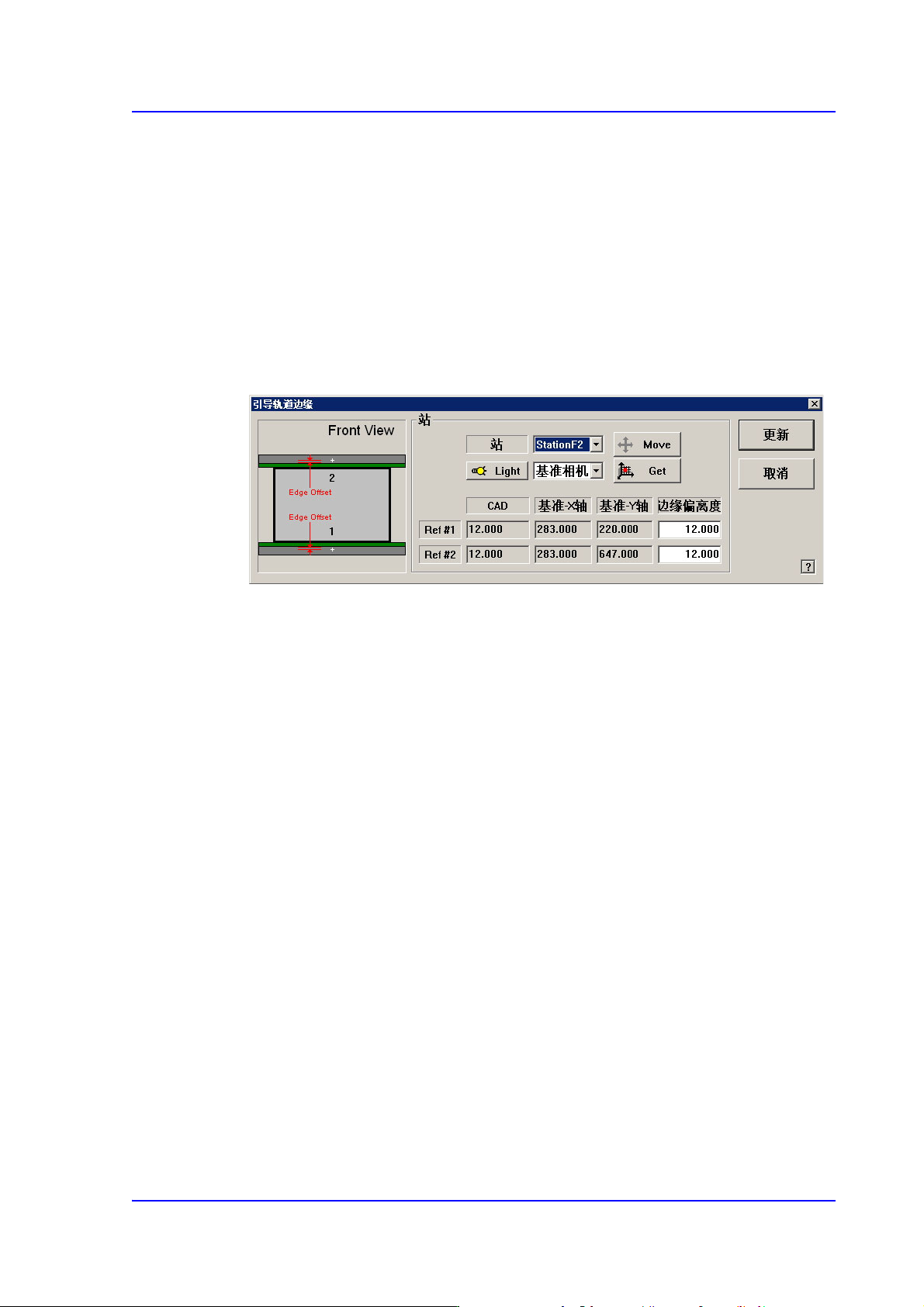

图

14.8 "Conveyor Calibration"

对话框

 <Station(站)> 组合框

选择区段(Station) 。

 <Position(位置 )> 领域

输入被选Station 的Fiducial Mark位置显示。为了激活此编辑框，首先要点击<全

部回原位> 按钮查找与 conveyer相关的所有轴的原点(Home Position).

 Ref #1(参考点 #1): 选定区段(Station)的第一个基准标记(fiducial mark)

 Ref #2(参考点 #2): 选定区段(Station)的第二个基准标记(fiducial mark)

 <Home(原点)> 领域

 <Home All(全部回原位)> 按钮: 寻找所有轴的Home。

 <Teach(示教)> 领域

 <Light> 按钮

设置照明值。调整相应的滑条设置值。

 <Move> 按钮

按钮: 把摄像头移动到选定位置。
