7-82 Next Generation, Multi-Functional Plac er DECAN S1 Administrator’s Guide <Move> 按钮 用于手动吸附部件进行部件识 别。 详细事项请参照 “ 7.1.1 共同 Align Data ” 。 < 测试 > 按钮 使用设定的 Align 数据进行部件识别。 详细事 项请参照 “ 7.1.1 共同 Align Data ” …
7-81
元件的登记

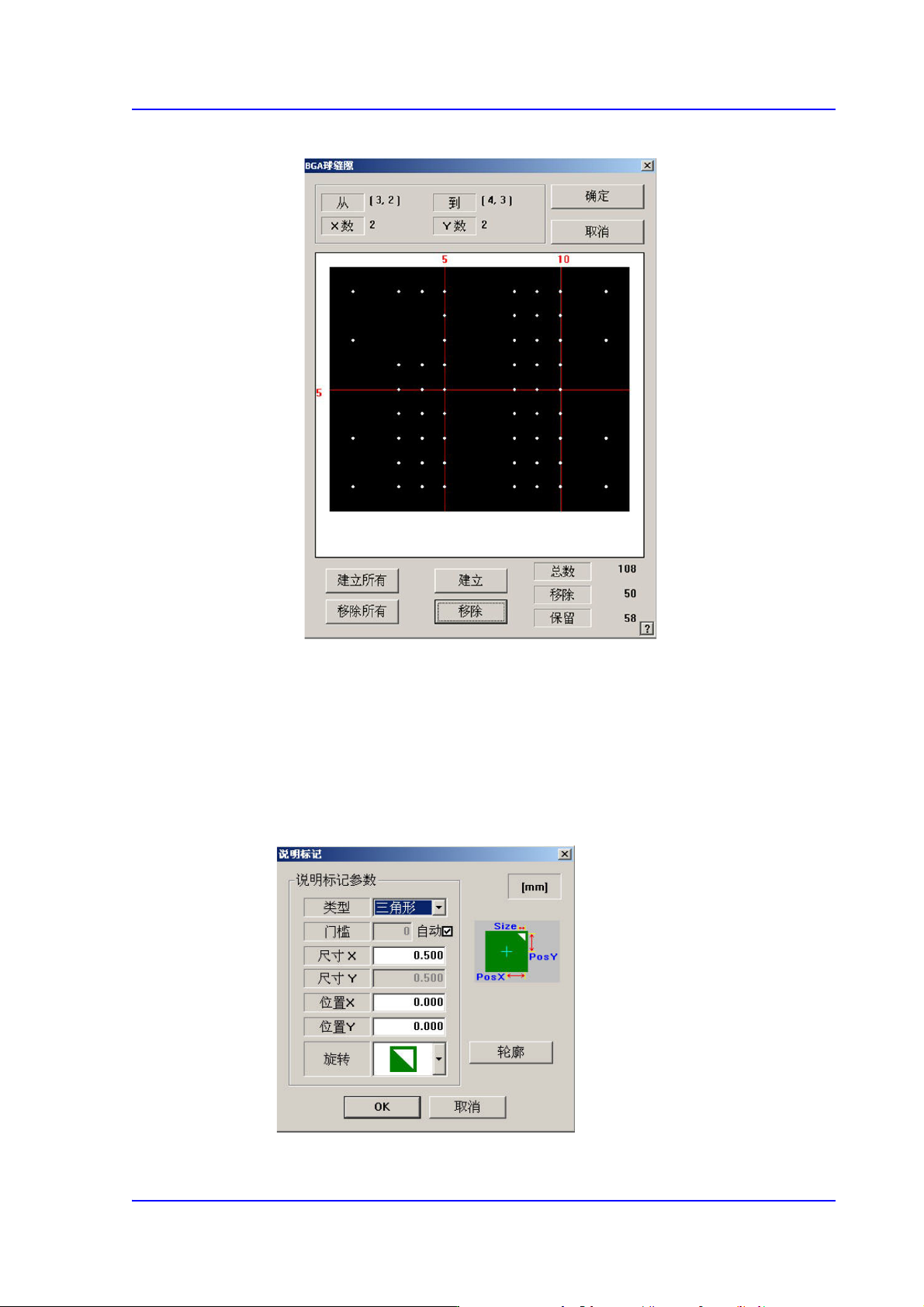

图
7.30 BGA
元件的球空开
-
已删除选择领域的球形的状态
”
对话框
<确定> 按钮
储存已设定的球空开的当前状态之后关闭对话框。
<取消> 按钮
忽略已设定的球空开的当前状态直接关闭对话框。
<Direction Mark> 按钮
设置BGA方向。
以外的项目请参照 “7.1.1
共同
Align Data”
7-82
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

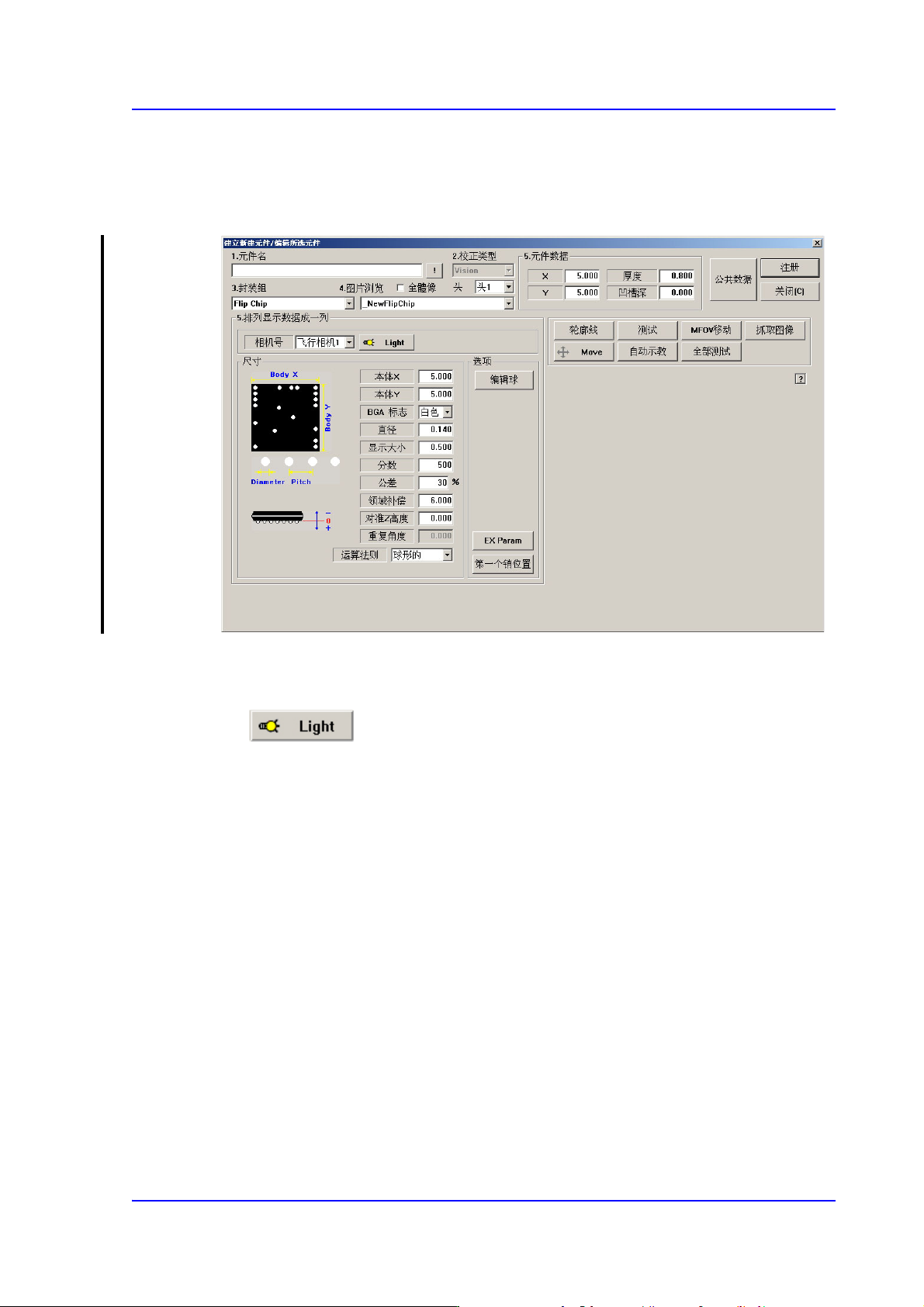

<Move> 按钮
用于手动吸附部件进行部件识别。 详细事项请参照 “7.1.1
共同
Align Data” 。
<测试> 按钮
使用设定的Align数据进行部件识别。 详细事项请参照 “7.1.1
共同
Align Data” 。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1
共同
Align Data” 。

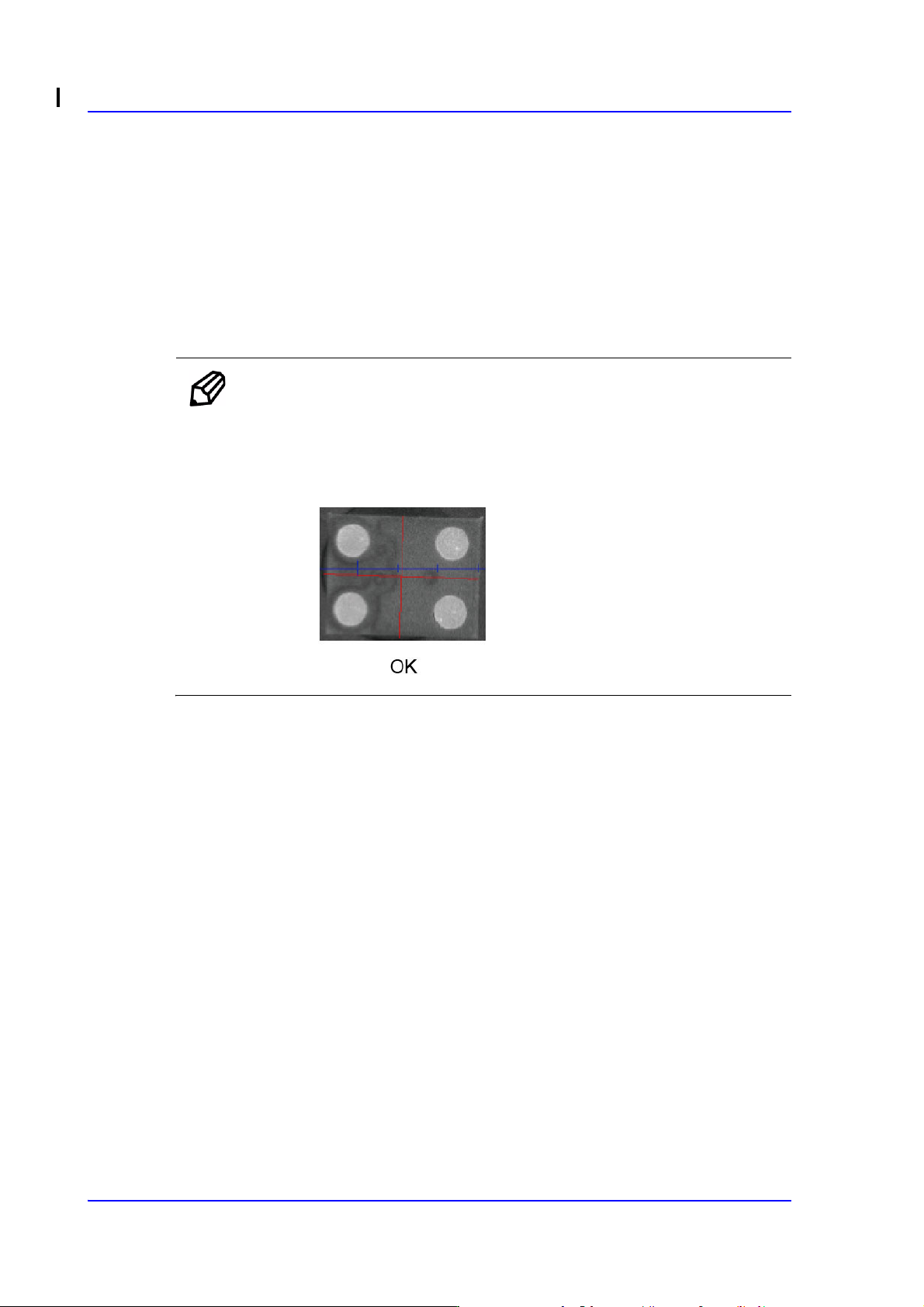

备 注 如下列图形所示，横向球数与纵向球数应该在5 个以下，如果是
无法明确对比出球的形状与Body 的元件，则登记为BGA并减少
“分数(score)”值后识别元件。
否则，所识别的图形的分数不足而导致视觉识别错误。
