6-16
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
6.3. 基准符号(Fiducial Mark)设定
PCB上有基准点标记时，设定基准点标记的位置和标记的数据。
Fiducial Mark为识别、补正 PCB 歪扭的PCB上的 Mark。如果没有Fiducial Mark的
PCB，则相对降低贴装程度。
点击< 基准标记>按钮时，显示以下画面。
图
6.4 . “
基准点位置
”
对话框
(
位置形式为
”None”
的状态
)
6-17
Board
定义
<Block Select> 组合框
Multi PCB时
在‘ 基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
Block PCB时
选择要设置的模型后，请设置其他的项目。
<1. 位置类型> 组合框
Fiducial Mark可选择使用1点, 2点, 3点。 选择1点时, 可补正 PCB的X、Y歪扭，
但很难补正Theta（角度）。
即PCB 外围切削部分非常精密或Fiducial Mark 只有1 点时使用。不普遍使用。
2点时, 可补正PCB的X, Y, Theta。是最普遍使用的方法。
3点时, Fiducial Mark 的表面状态不稳定，Score 值偏差较大时使用 3 点。如果使
用3 点，利用3点可更精密地计算出横竖方向位置。
这里, 选择基准标记的数量。可选择的基准标记的数量如下。
None: 没有基准标记。
1Panel: 有1个PCB 的补偿用基准标记。
2Panel: 有2个PCB 的补偿用基准标记。
3Panel: 有3个PCB
的补偿用基准标记。
4 Panel: 有4 个PCB的补偿用基准标记。
1拼板: 多片PCB 的每一个单片上有1个PCB 补偿用基准标记。
6-18
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
2拼板: 多片PCB的每一个单片上有2个PCB 补偿用基准标记。
3拼板: 多片PCB的每一个单片上有3个PCB 补偿用基准标记。
4拼板: 多片 PCB的每一个单片上有4个PCB补偿用基准标记。
<2. 标记位置> 领域
<位置类型> 不是”None”时，生成与所选择的基准标记数量同样的数据。例如，
选择”2 Panel”时，显示如下的画面。

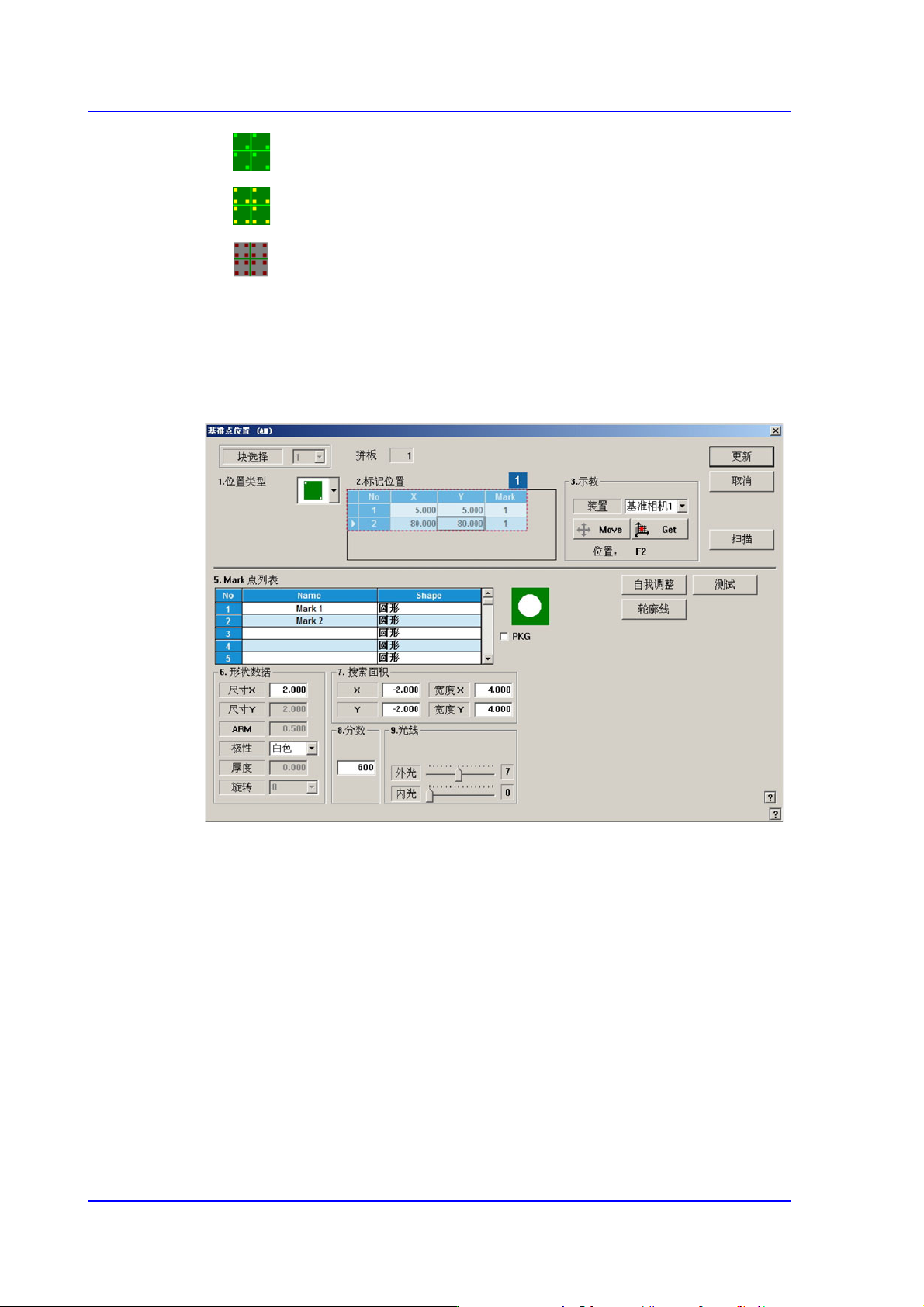

图
6.5 “
基准点位置
”
对话框
(
位置形式为
”2 Panel”
的状态
)
<No> 列
基准点标记位置的序列编号。
<X> 列
是Fiducial Mark 的 X 坐标。
<Y> 列
是Fiducial Mark 的Y坐标。
<Mark ID> 列
基准标记的 Mark ID。 此数值在<5. Mark 点列>的序列编号中设定。
<4. 示教> 领域
用于旋转XY 轴驱动电动机把基准相机移动到指定的坐标位置或用于获取基准
相机的当前坐标。
