DECAN_S1_Administrator′s_Guide(Chi_Ver1.6).pdf - 第505页
15-59 系统设置 <Use Return Pi cked Part T o Pocket> 选择框 该功能可将吸附的元件返还至供料 器槽， 以防止元件浪费。 以下情况可使用该功能。 用 Emboss T ape 供给元件时 手动示教元件时 （实际生产中不使用） 高价元件时 < 更新 > 按钮 把设定的数据传送到设备之后关闭 对话框。
15-58
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

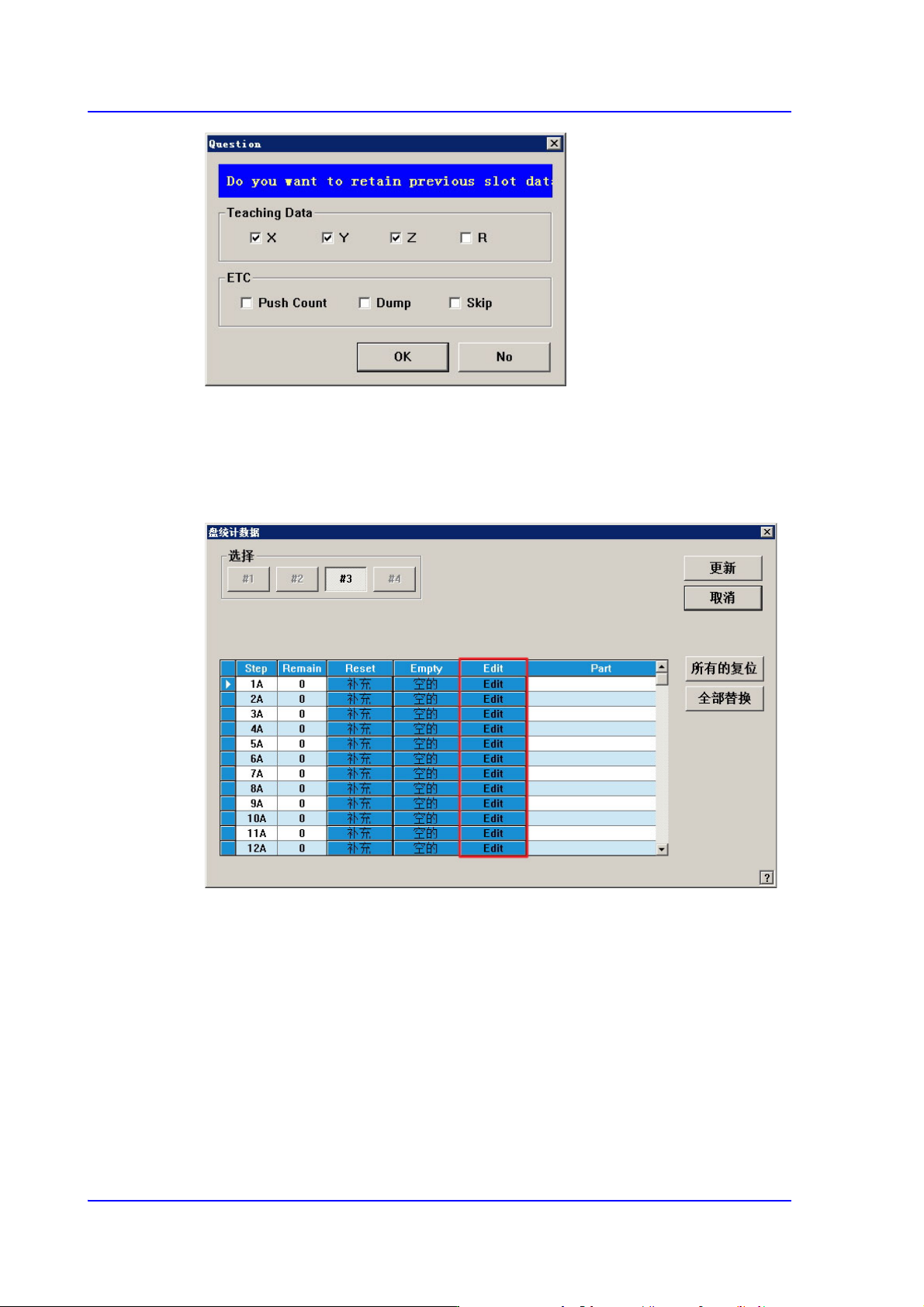

选择要应用到B型号 Feeder 信息的项目后，点击<OK>按钮。
<Use tray manage by pocket> 检查框
选择该校验盒时，将激活“Tray Cnt Information” 窗口的 Edit> 列。有关该功能的
详情见“13.6. T/F Cnt”。
<Use Multi-Vendor> 选择框
可在使用多个制造商的同一种零件生产PCB 时，使用此功能。
通过登记替代零件（Sub Part），使贴装PCB零件时能够自动使用替代零件。

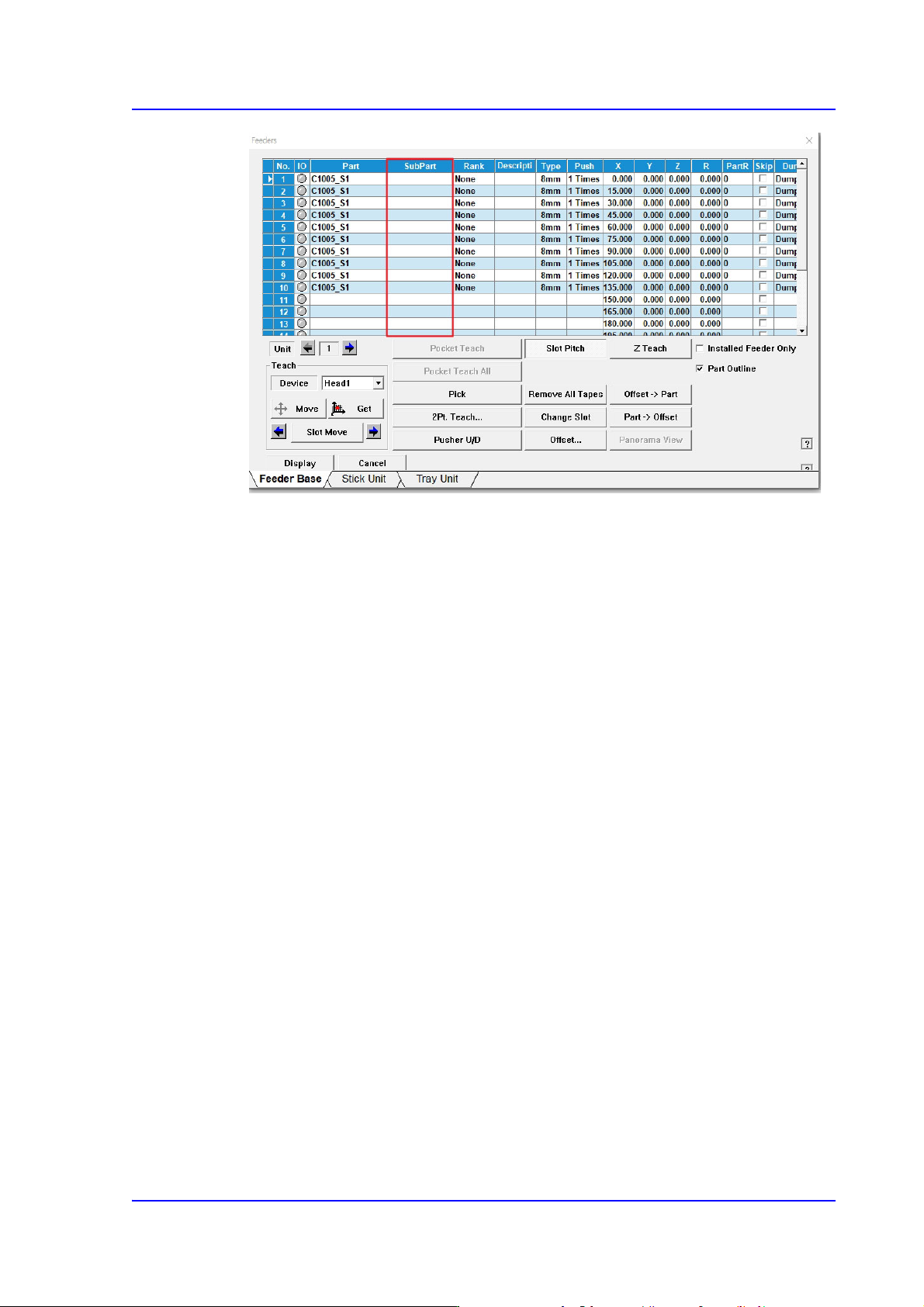

选择此选择框后，可激活“ Feeder”窗口的<Sub Part>列。
15-59
系统设置
<Use Return Picked Part To Pocket> 选择框
该功能可将吸附的元件返还至供料器槽，以防止元件浪费。
以下情况可使用该功能。
用Emboss Tape供给元件时
手动示教元件时（实际生产中不使用）
高价元件时
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
15-60
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
15.5.2. <信号> TAP对话框
设定显示设备的状态的信号台（Signal Tower）灯的状态。选择此按钮时显示如下的
画面。
图
15.20 “System Preference”
对话框中
“
信号
” TAP
对话框
<塔灯类型> 组合框
选择Signal Light的形式。可选择的形式如下。
红- 黄色- 绿色: Signal Tower 灯的构成为”红色–黄色 – 绿色”的情况。
红-蓝色-绿色: Signal Tower灯的构成为”红色–兰色–绿色”的情况。(CE 规格)
<标准状况> 领域
设定显示设备的状态的Signal Light灯的状态。
比如说，空闲/ 等候状态下需要开Signal Tower的”黄色” 灯时，在 空闲/等候底
下的3个选择框中检查与”黄色”灯相应的选择框。
选择框的状态和意义如下。
已检查的状态: 开（开）该信号灯。
未检查的状态: 关（关）该信号灯。
检查为灰色的状态: 使该信号灯闪烁。
<Lamp Setting>按钮
基本上对红色信号灯亮灯的故障，根据故障的形态用户可选择性地设定使黄
色灯亮灯。点击此按钮则显示以下对话框。
